Le TAA611CX1 (conçu et fabriqué par le constructeur européen historique SGS-ATES, issu de la fusion de la Società Generale Semiconduttori et de l'italienne ATES, aujourd'hui intégrée au groupe STMicroelectronics) est un circuit intégré monolithique d'époque. Il fonctionne comme un amplificateur de puissance audio monophonique de 3,3 Watts (3.3W Audio Power Amplifier).

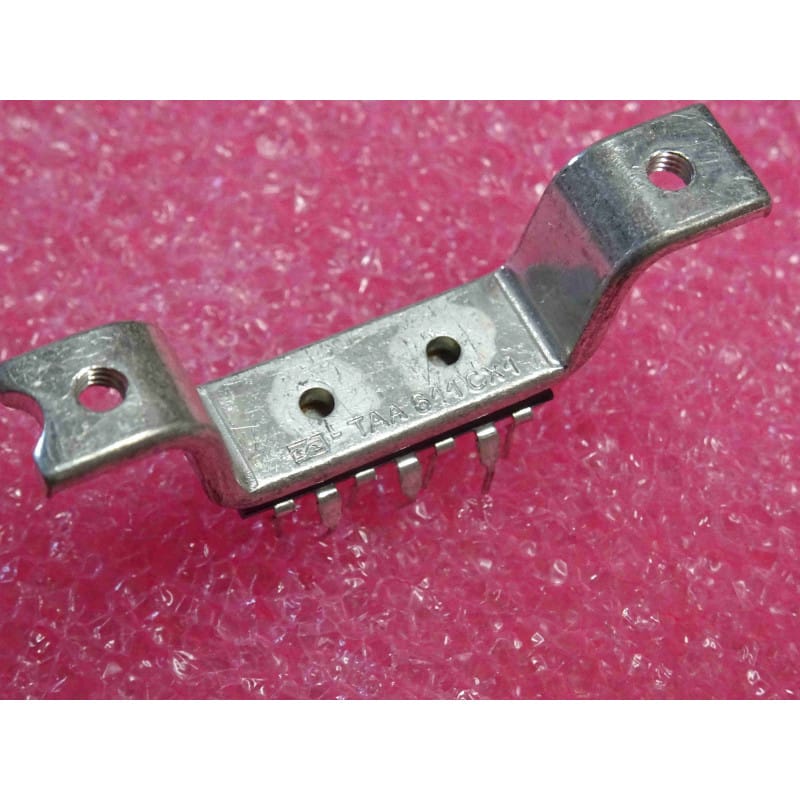

Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), sa forme physique est très spécifique : il s'agit d'un boîtier plastique à 14 broches au format QIP14 (Quad In-line Package), équipé d'une large ailette métallique supérieure de dissipation thermique en forme d'arche (souvent appelée "aile d'oiseau" ou dissipateur à oreilles).
Dans la nomenclature historique de SGS-ATES :
Le préfixe "TAA" désigne la gamme européenne de circuits intégrés analogiques linéaires de première génération destinés à l'amplification à faible bruit et de puissance moyenne.
Le radical "611" caractérise la série d'amplificateurs audio de puissance de moyenne gamme.
Le suffixe "CX1" spécifie la déclinaison exacte du brochage et l'intégration du boîtier QIP équipé de sa structure de dissipation mécanique d'époque.
Ce composant vintage est emblématique des récepteurs radio portatifs de salon, des téléviseurs couleur et noir et blanc des années 70 et du début des années 80, ainsi que de petits électrophones et interphones d'époque.
Format QIP14 de Puissance : Les broches sont disposées sur quatre lignes décalées (pas de 2,54 mm) pour faciliter le routage et maximiser l'isolation électrique. La structure métallique intégrée au boîtier permet de visser le composant directement sur un radiateur ou sur le châssis de l'appareil.
Grande Flexibilité d'Alimentation : Conçu pour fonctionner sur une plage d'alimentation étendue allant de 6,0 Volts à 15,0 Volts (parfaitement adapté aux applications nomades à piles 9V ou 12V et aux alimentations secteur d'époque).
Forte Capacité en Courant de Sortie : Peut délivrer un courant de pointe allant jusqu'à 1,5 Ampère, lui permettant de piloter des haut-parleurs de faible impédance (4 ohms, 8 ohms ou 16 ohms) avec un excellent rendement dynamique de 3,3 Watts sous 12 Volts.
Le Piège du Boîtier QIP14 (Souffrance thermique mécanique) :
Contrairement aux boîtiers DIP classiques, les 14 pattes du boîtier QIP14 sont réparties sur quatre rangées parallèles en quinconce. Les broches paires et impaires sont décalées vers l'intérieur et l'extérieur.
Ne forcez jamais sur les pattes pour les réaligner dans un support standard. Ce boîtier est conçu pour être soudé directement sur le circuit imprimé.
L'ailette de cuivre/métal supérieure est reliée en interne à la Masse (GND) de la puce. Lors de la restauration, veillez à revisser fermement cette ailette sur le radiateur d'origine sans appliquer de torsion latérale sur le plastique pour éviter de fissurer le silicium interne.
Diagnostic Express à l'Établi (Pas de son ou distorsion importante) :
La sortie reste muette (Contrôle rapide du point de repos) : Au repos (sans signal audio), la tension continue mesurée sur la broche de sortie (broche 12) doit être très stable et égale à la moitié de la tension d'alimentation principale (Vcc / 2) (soit 6,0V continus si votre alimentation est de 12V). Si vous mesurez 0V ou une tension égale à Vcc, l'un des transistors de puissance de l'étage de sortie interne de la puce SGS-ATES est en court-circuit.
Le son "grelotte", sature rapidement ou est étouffé : Remplacez systématiquement le condensateur chimique de liaison de sortie (généralement compris entre 470 µF et 1000 µF) raccordé au haut-parleur, ainsi que le condensateur de bootstrap (broche 10). Ces condensateurs d'époque finissent par sécher et perdent leur capacité, empêchant l'étage de puissance d'obtenir son gain maximal.
Sifflement ou emballement thermique : Assurez-vous de l'état de la cellule de protection RC de sortie (généralement une résistance de 1 ohm en série avec un condensateur de 100 nF) raccordée sur la broche 12. Si l'un de ces composants est manquant, coupé ou dessoudé, le TAA611CX1 va entrer en auto-oscillation haute fréquence inaudible, ce qui provoquera une surchauffe immédiate de la puce pouvant conduire à sa destruction.
Recommandations de Restauration & Soudage :
Les circuits imprimés des années 70/80 sont fragiles (pistes en cuivre fines collées sur bakélite). Pour dessouder l'ancien circuit défectueux sans arracher les pastilles, libérez une par une les 14 broches décalées à l'aide d'une tresse à débraser de qualité ou d'un outil de dessoudage à vide à température modérée.
Nettoyez parfaitement la zone à l'alcool isopropylique pur.
Présentez le nouveau TAA611CX1 d'époque (NOS), alignez ses broches avec les trous de la carte et vissez d'abord le dissipateur thermique sur le radiateur de l'appareil avant d'effectuer la soudure. Cela évite d'appliquer des contraintes mécaniques sévères sur les broches et les pistes lors du serrage final.
Soudez à l'aide d'un fer propre réglé entre 280 et 300 degrés maximum (contact limité à 2 secondes par broche).
