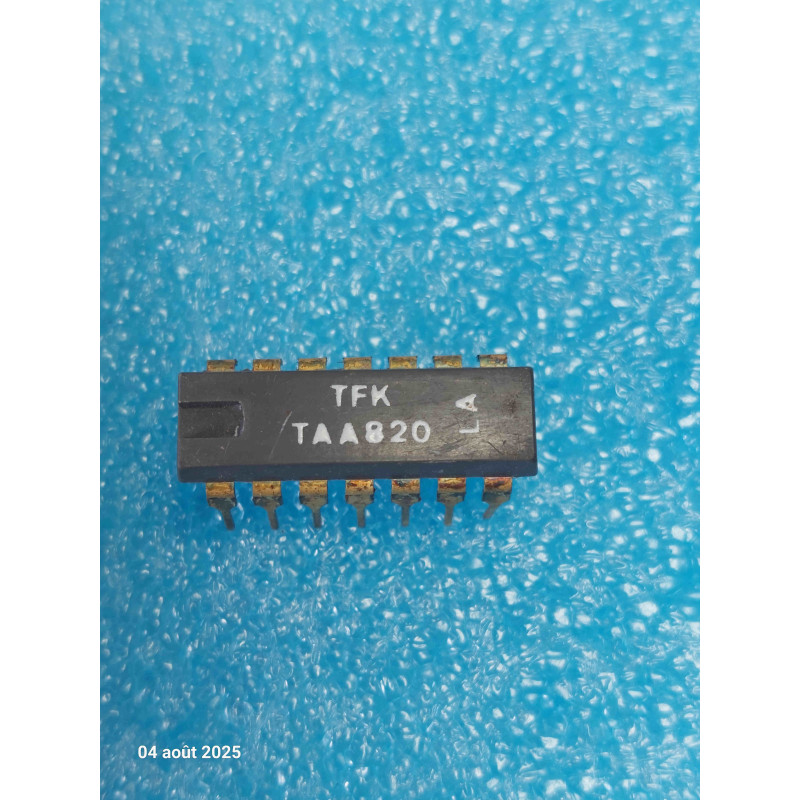

Le TAA820 est un circuit intégré historique d'amplification audio de classe B, développé par Telefunken (TFK) au début des années 70. Logé dans un boîtier DIP14, ce composant compact était conçu pour délivrer une puissance de sortie d'environ 1,2 Watt sous une impédance de charge de 8 Ohms.
Il s'agit d'un grand classique des circuits intégrés de l'ère du silicium vintage, massivement utilisé dans les étages de puissance audio des récepteurs radio portatifs de l'époque (notamment les gammes Telefunken Bajazzo), les petits magnétophones à cassettes et les platines vinyles d'initiation. C'est une pièce New Old Stock (NOS) d'origine allemande, indispensable pour une restauration fidèle et sonore des appareils nomades ou de salon des années 70.
Note technique & Conseils Pro pour l'Atelier :
Le piège de la broche Bootstrap : Le TAA820 utilise un montage dit "Bootstrap" pour maximiser l'excursion de la tension de sortie et obtenir sa puissance maximale malgré une alimentation basse (à piles). Cette fonction nécessite un condensateur chimique externe (généralement entre 47 µF et 100 µF) connecté à une broche dédiée. Si le son en sortie de votre radio vintage est extrêmement faible et sature instantanément à bas volume, remplacez ce condensateur de bootstrap qui est très probablement sec, avant d'incriminer le circuit intégré lui-même.
Le condensateur de liaison de sortie : Comme l'amplificateur fonctionne avec une alimentation simple (pas de rail négatif), la sortie audio présente une tension continue égale à environ la moitié de la tension d'alimentation. Un gros condensateur chimique de liaison (220 µF à 470 µF) est donc obligatoire entre la broche de sortie de la puce et le haut-parleur pour bloquer cette composante continue. S'il est en court-circuit, il enverra du courant continu dans le haut-parleur, ce qui peut détruire la bobine de ce dernier et faire surchauffer votre puce TFK toute neuve.
Sensibilité thermique : Bien que ce circuit dissipe peu d'énergie (1,2W max), Telefunken recommandait sur les circuits imprimés d'époque de laisser de larges pistes de cuivre reliées aux broches de masse centrales pour faire office de dissipateur thermique passif. Lors du remplacement de la puce sur la carte, veillez à réaliser des soudures propres et bien étalées pour garantir un bon transfert de chaleur.
