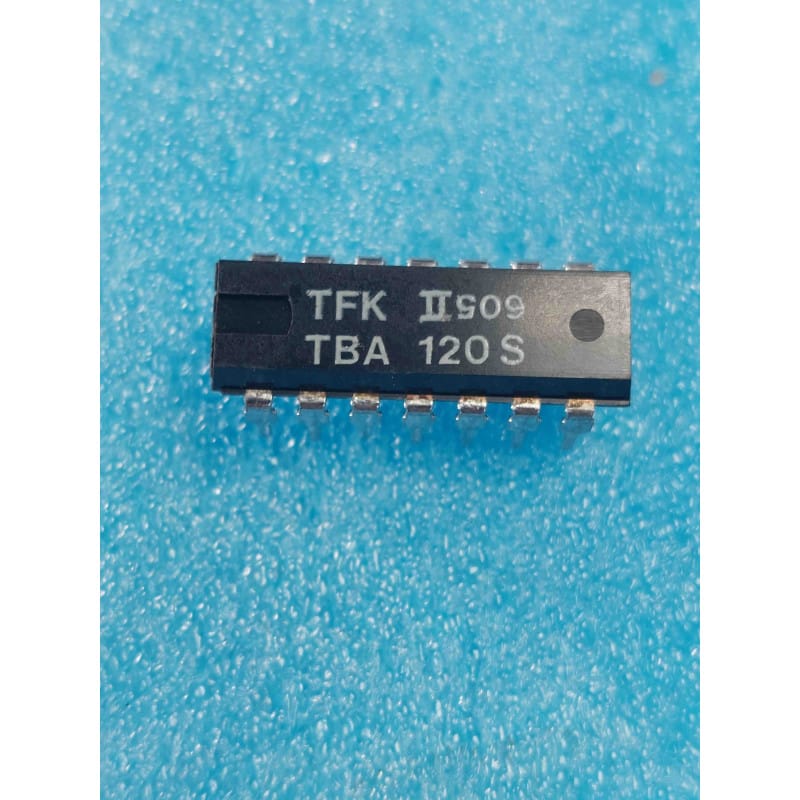

Le TBA120S (portant le logo aux trois ailes ou l'inscription officielle de Telefunken) est un circuit intégré analogique monolithique d'époque, conçu et fabriqué en Allemagne par Telefunken (TFK). Véritable standard mondial des étages de réception radio et TV, ce composant adopte le format d'un boîtier traversant en plastique standard DIP14 (14 broches, corps étroit de 300 mils).
Le suffixe S spécifie une déclinaison interne optimisée au niveau du gain et des caractéristiques de réglage de volume par rapport aux premières versions de la famille (TBA120 / TBA120AS).
Il s'agit d'un amplificateur de fréquence intermédiaire (FI) et démodulateur FM avec contrôle de volume (IF Amplifier and Demodulator, lot d'origine Telefunken, boîtier DIP14). Conçu spécifiquement pour traiter les signaux interporteuses audio, le TBA120S intègre un amplificateur-limiteur à large bande à 8 étages, un détecteur de coïncidence FM (démodulateur) et un circuit de contrôle de volume électronique géré par une tension continue. On retrouve massivement ce circuit intégré de légende au cœur des étages FI audio des téléviseurs cathodiques (CRT) européens (Grundig, Philips, Telefunken, Thomson) et des récepteurs radio AM/FM haut de gamme des années 70/80. Géré en qualité New Old Stock (NOS), ce composant d'origine Telefunken est une pièce de rechange critique pour réparer les pannes de son sur vos équipements de collection.
Le diagnostic du symptôme "Image parfaite mais absence totale de son" (Le contrôle des circuits d'accord) : C'est la panne classique d'établi sur les téléviseurs ou récepteurs utilisant le TBA120S. Si le haut-parleur n'émet qu'un souffle continu ou reste muet alors que la basse fréquence (ampli audio) fonctionne, inspectez l'environnement de la puce. Méthode d'atelier : Le démodulateur utilise une bobine de discrimination (circuit LC externe) connectée entre les broches 7 et 9. Avec le temps, le condensateur tubulaire intégré à l'intérieur de ce transformateur FI d'époque se corrode ou dérive, désaccordant complètement le filtre. Tentez un réglage très léger du noyau de la bobine. Si le son refuse de revenir et que la tension de commande de volume sur la broche 12 varie bien de 0 à 5V lors des actions sur la façade, la matrice de limitation interne est coupée. Remplacez la puce par ton exemplaire Telefunken NOS.
Le piège du réglage de volume électronique (Tension CC fixe) : La broche 12 gère le volume via une tension continue linéaire, ce qui évite de faire transiter le signal audio directement par le potentiomètre de façade (limitant ainsi les ronflements). Si le son reste bloqué au maximum ou au minimum, vérifiez la présence de cette tension de commande continue. Un condensateur de filtrage local en court-circuit sur cette ligne peut figer le volume à zéro.
Installation impérative sur support de précision DIP14 : Pour préserver l'intégrité de la platine d'époque et de ce composant historique, ne brasez pas directement le TBA120S. Installez un support tulipe DIP14 de haute qualité à contacts dorés. Brasez le support vide à l'étain frais avec une panne réglée à 310 degrés Celsius maximum, nettoyez la zone à l'alcool isopropylique pour chasser les flux résiduels, puis insérez délicatement le composant à froid.
