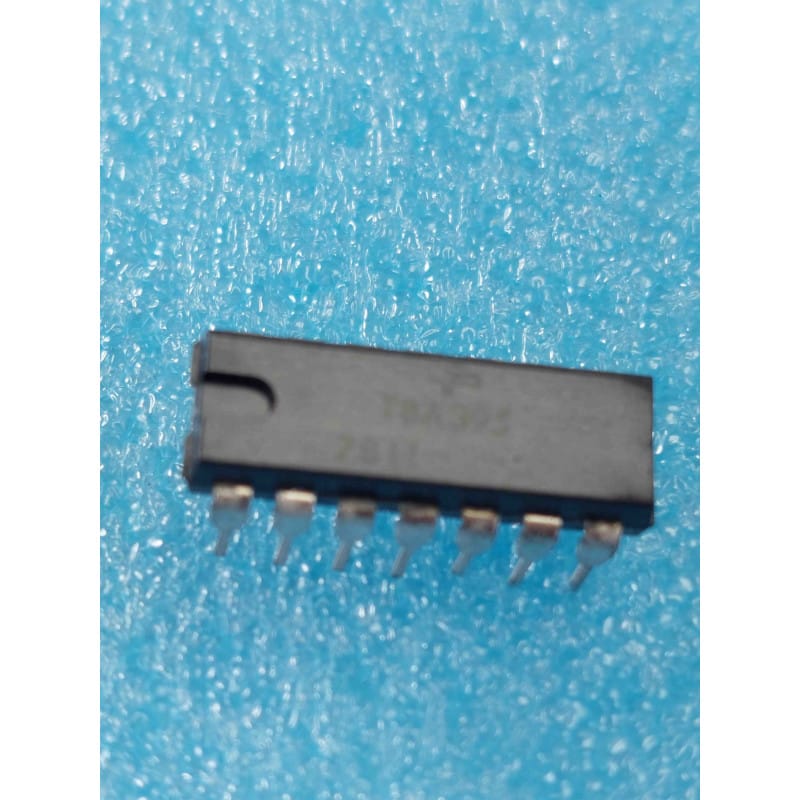

Le TBA395 (généralement marqué TBA395 ou TBA395A selon les révisions, souvent accompagné du logo de Motorola, Philips, SGS ou Telefunken) est un circuit intégré analogique monolithique d'époque clé pour le traitement vidéo. Il adopte le format d'un boîtier plastique traversant standard DIP14 (14 broches, corps étroit de 300 mils).
Le préfixe TBA l'inscrit dans la grande lignée européenne des circuits intégrés analogiques grand public des années 70 et 80, optimisés pour la télévision.
Il s'agit d'un processeur de retard et de commutation pour signaux de chrominance SECAM / PAL (Chrominance Delay Line Driver / Demodulator Interface, lot d'origine Philips / Motorola, boîtier DIP14). Conçu spécifiquement pour l'étage de décodage couleur des téléviseurs cathodiques (CRT), le TBA395 assure l'amplification, le réglage et la commutation du signal de couleur en combinaison avec la ligne à retard en verre physique externe (de type DL14 ou DL20). Son rôle est de mémoriser et de restituer une ligne vidéo sur deux pour reconstituer l'information de couleur manquante propre aux standards PAL et SECAM. On retrouve ce circuit intégré au cœur des platines de décodage vidéo des téléviseurs de collection des années 70 et 80. Géré en qualité New Old Stock (NOS), ce composant d'origine est une pièce de rechange critique pour éliminer les pannes de décodage des couleurs sur vos châssis vintages.
Le diagnostic du symptôme "Image en noir et blanc" ou "Couleurs absentes/fausses" : C'est la panne classique d'établi sur les châssis de téléviseurs couleur équipés du TBA395. Si l'image est parfaitement nette mais reste désespérément en noir et blanc alors que le signal reçu est bien en couleur, l'étage de traitement de chrominance est en cause. Méthode d'atelier : Le TBA395 travaille en tandem avec une ligne à retard physique (le bloc de verre externe). Vérifiez à l'oscilloscope que le signal vidéo composite ou de chrominance arrive bien sur la broche d'entrée de la puce. Si les signaux de commande ou de commutation ne ressortent pas vers les démodulateurs alors que les tensions d'alimentation sont parfaites, la logique interne de commutation de ligne a succombé. Remplacez le circuit par votre exemplaire NOS.
Le piège des soudures froides sur la ligne à retard en verre : En raison du poids important du bloc de verre de la ligne à retard d'époque, les vibrations mécaniques et les cycles thermiques créent de nombreuses soudures froides ou micro-fissures sur ses broches de liaison connectées au TBA395. Avant d'incriminer définitivement la puce, refaites systématiquement les soudures des broches de la ligne à retard métallique/verre à proximité.
Installation obligatoire sur support de précision DIP14 : Pour éviter d'altérer la matrice analogique de ce composant d'époque sous l'action thermique d'un fer à braser, installez un support tulipe DIP14 à contacts dorés sur la platine d'origine. Brasez le support vide à l'étain de qualité (panne réglée à 310 degrés Celsius maximum), nettoyez soigneusement la zone à l'alcool isopropylique, puis insérez délicatement le TBA395 à froid.
