Le TBA570A (développé à l'origine par Philips / Valvo / Signetics) est un circuit intégré monolithique linéaire combiné récepteur radio AM/FM complet (AM/FM Radio Receiver Circuit IC).

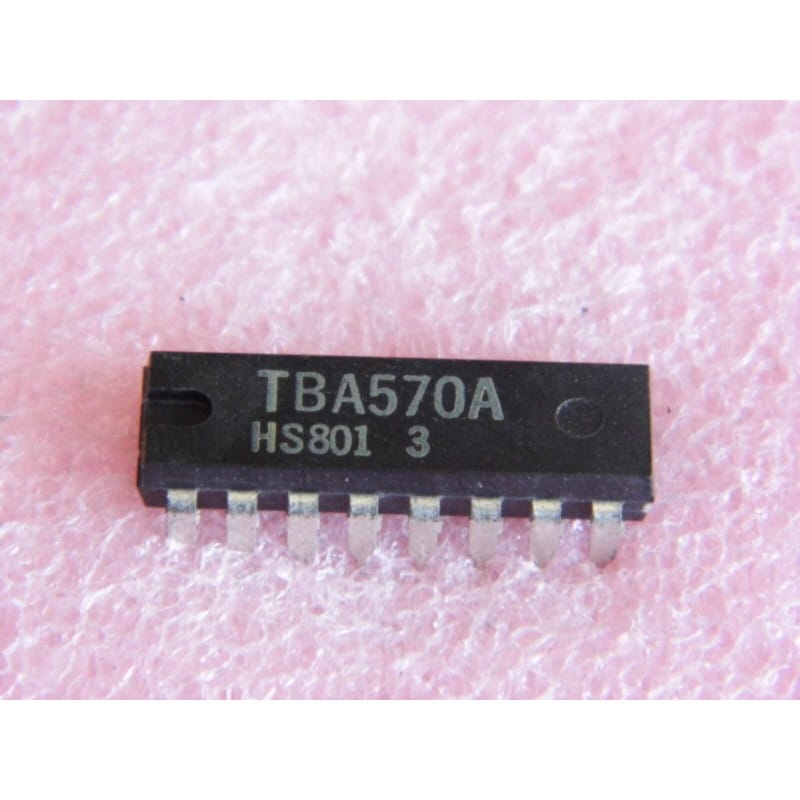

Logé dans un boîtier DIP plastique à 16 broches (PDIP16 / DIP-16), ce composant est un incontournable des postes de radio portables, radioréveils, autoradios et combinés stéréo des années 70 et 80.
Il intègre sur une seule puce l'ensemble des étages actifs nécessaires à la réception AM et FI/FM : mélangeur/oscillateur AM, chaîne FI AM/FM (455 kHz et 10,7 MHz) avec amplificateur/limiteur, démodulateur AM et FM, régulation automatique de gain (CAG/AGC) ainsi qu'un préamplificateur audio bas niveau.
Fabricant d'origine : Philips / Valvo / Signetics.
Fonction : Circuit récepteur radio complet AM et chaîne FI/démodulation FM.
Boîtier : PDIP16 / DIP-16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TBA : Gamme de circuits intégrés analogiques grand public d'ancienne génération.
570 : Modèle combiné récepteur AM / chaîne FI FM.
A : Version révisée offrant une meilleure sensibilité AM et un niveau de bruit réduit.
Performances clés :
Système Polyvalent AM/FM : Gère la réception AM directe (GO, PO, OC) et sert d'étage FI/démodulateur pour la bande FM (en association avec une tête HF FM externe).
Contrôle Automatique de Gain (CAG / AGC) : Offre une grande dynamique de réception AM pour stabiliser le niveau sonore sur les stations éloignées.
Préamplificateur Audio Intégré : Délivre un signal préamplifié suffisant pour attaquer directement un étage de puissance audio (ex: TBA820M, TDA2030 ou transistors).
Faible Consommation : Conçu pour fonctionner sur pile avec une très faible tension de déchet.
Diagnostic Express (Pas de son en AM ou FM, souffle fort ou décrochage) :
Absence totale de réception (AM et FM) :
Mesure la tension d'alimentation Vcc sur la broche dédiée (typiquement +6 V à +9 V).
Vérifie la tension au niveau de la sortie préamplifiée audio.
Injecte un signal audio 1 kHz en entrée de la partie préampli pour isoler le dysfonctionnement entre l'étage RF/FI et la partie BF.
Réception AM muette mais FM fonctionnelle (ou inversement) :
Contrôle le commutateur de gamme AM/FM qui bascule les lignes d'alimentation internes du TBA570A.
En AM : vérifie l'oscillateur local (bobinage OL) et le bâton de ferrite/cadre antenne.
En FM : contrôle le transfo de quadrature / discri 10,7 MHz et le filtre céramique 10,7 MHz.
Recommandations de Montage :
Support DIP16 : Utilise un support DIP-16 classique pour faciliter le remplacement lors de la remise en état d'un récepteur vintage.
Découplage : Place un condensateur de découplage de 100 nF au plus près de la broche d'alimentation pour éviter tout phénomène d'accrochage ou d'auto-oscillation en réception HF.
