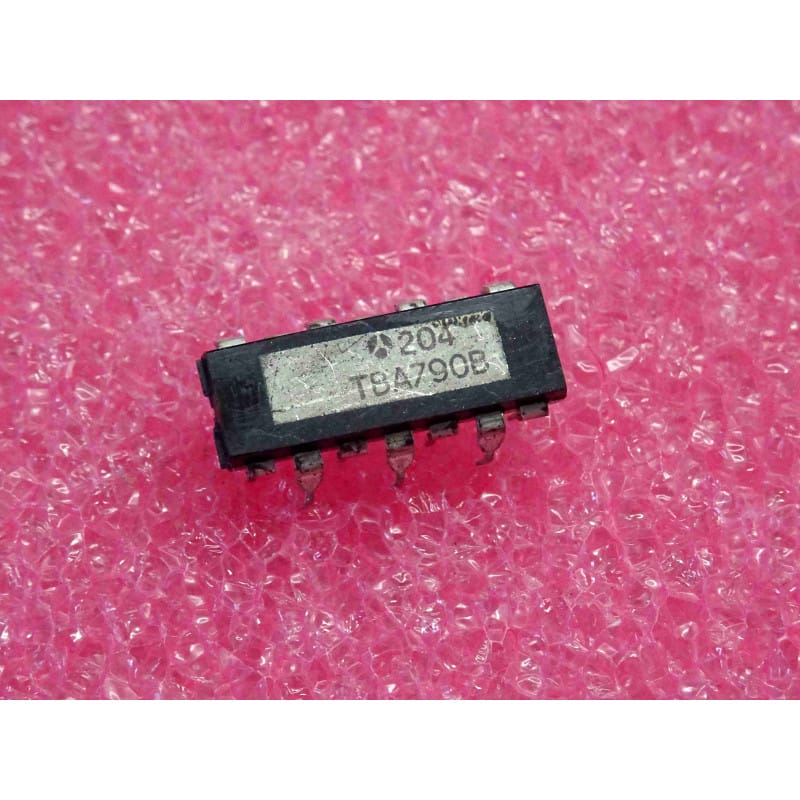

Le TBA790B (conçu et fabriqué à l'origine par le constructeur historique français Thomson-CSF / Sescosem) est un circuit intégré monolithique d'époque. Il fonctionne comme un amplificateur de puissance audio monophonique basse fréquence (Power AF Amplifier).
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous un format hybride rare : le boîtier plastique CB-108 à 14 broches au format QIP14 (Quad In-line Package). Ce boîtier spécifique n'utilise pas d'ailettes en "aile d'oiseau" sur le dessus, mais évacue ses calories par des broches de puissance centrales élargies, destinées à être soudées sur une large zone de cuivre du circuit imprimé faisant office de dissipateur thermique passif.
Dans la nomenclature Thomson de cette génération :
Le préfixe "TBA" désigne la famille des circuits intégrés analogiques linéaires de puissance ou de traitement de signal.
Le radical "790" caractérise la série d'amplificateurs de puissance audio BF miniatures de première génération.
La lettre "B" spécifie la déclinaison de puissance et les tolérances du schéma interne.
Ce composant vintage est typique des étages de sortie audio des récepteurs radio portatifs de qualité, des téléviseurs couleur d'époque (sections sons), des magnétophones à bande et des petits électrophones des années 70 et du début des années 80.
Refroidissement par Circuit Imprimé (Pins de Masse) : Contrairement aux modèles à ailettes supérieures (comme le TAA611/621), le boîtier CB-108 dissipe la chaleur directement par ses broches centrales (broches 3, 4, 5, 10, 11 et 12) qui sont reliées mécaniquement et électriquement à la masse. Elles doivent être soudées sur un plan de cuivre généreux de la carte d'origine pour éviter toute surchauffe.
Format QIP14 Compact : Les 14 broches sont disposées sur quatre rangées parallèles décalées (en quinconce) avec un pas de 2,54 mm, réduisant l'encombrement sur le circuit imprimé.
Faible Distorsion et Gain Interne Élevé : Équipé d'un étage d'entrée différentiel et d'une compensation de phase intégrée, il offre un son propre et dynamique pour les haut-parleurs de l'époque.
Le Piège de la Dissipation Thermique de la carte d'époque :
Le TBA790B utilise ses broches de masse centrales comme conducteur de chaleur.
Ne coupez et ne réduisez jamais la taille des pistes de masse en cuivre entourant le TBA790B. Lors du remplacement, veillez à ce que les pastilles et le plan de cuivre environnant soient intacts et propres.
Lors du soudage, chargez légèrement en étain les broches de puissance reliées à la masse pour optimiser le pont thermique passif entre la puce et la carte.
Diagnostic Express à l'Établi (Pas de son ou friture importante) :
Vérification de la tension de repos (Point milieu) : Mesurez la tension continue sur la broche de sortie (consultez le schéma de votre appareil, généralement la broche 12 ou équivalent selon la révision du circuit imprimé). Sans signal d'entrée, cette tension continue doit être stabilisée à la moitié de la tension d'alimentation de repos (Vcc / 2), soit environ 6,0V continus pour une alimentation de 12V. Si vous mesurez 0V ou une valeur proche de Vcc, l'étage de puissance interne du Thomson est en court-circuit.
Symptôme du condensateur de liaison défectueux : Si le son est très étouffé, manque de graves ou que le haut-parleur d'époque émet un bourdonnement sourd permanent, remplacez immédiatement le condensateur chimique de liaison de sortie (généralement 470 µF) et le condensateur de découplage de l'alimentation. Ces condensateurs électrolytiques d'époque s'assèchent et fuient, pouvant détruire le TBA790B par surcharge en courant continu.
Recommandations de Restauration & Soudage :
Les circuits imprimés d'époque en bakélite brune sont extrêmement sensibles à la chaleur et se décollent facilement. Pour retirer proprement l'ancien boîtier QIP sans endommager le plan de cuivre thermique, utilisez une tresse à débraser fine de qualité ou une pompe à dessouder à aspiration manuelle à température contrôlée.
Nettoyez la zone d'implantation à l'alcool isopropylique pur.
Le TBA790B doit être soudé directement sur la carte (l'utilisation d'un support classique est fortement déconseillée pour ce modèle spécifique car le support ferait barrière thermique, empêchant l'évacuation de la chaleur vers le plan de masse en cuivre de la carte et provoquant un emballement thermique de la puce).
Soudez les broches à l'aide d'un fer propre réglé entre 280 et 300 degrés maximum, en limitant le temps de contact à 2 secondes par broche pour préserver la puce NOS.
