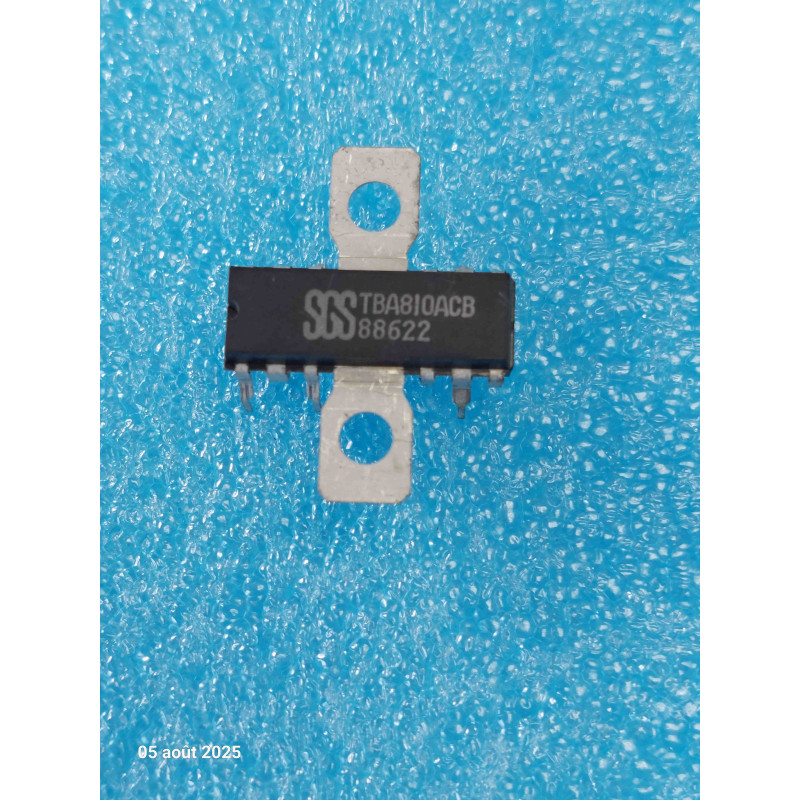

Le TBA810ACB (ou TBA810) est l'un des circuits intégrés d'amplification audio de puissance les plus célèbres et les plus robustes des années 70 et 80, développé par SGS (Società Generale Semiconduttori). Logé dans un boîtier DIP12 doté de deux larges ailettes de refroidissement latérales perforées, ce composant est capable de délivrer jusqu'à 7 Watts de puissance audio sous une charge de 4 Ohms avec une alimentation de 16V.
La version ACB se distingue par la géométrie spécifique de ses ailettes de dissipation thermique, conçues pour être soit soudées à plat sur le cuivre du circuit imprimé, soit vissées directement sur un radiateur ou un châssis métallique pour une efficacité thermique maximale. C'est une pièce New Old Stock (NOS) incontournable pour la restauration de radios haut de gamme d'époque, d'autoradios vintage, de téléviseurs anciens et de petits amplificateurs de guitare portatifs.
Note technique & Conseils Pro pour l'Atelier :
Le piège mécanique des ailettes de dissipation : Les deux larges pattes métalliques qui sortent du centre du boîtier plastique (reliées aux broches internes de Masse / GND) comportent des trous pré-percés d'usine. Sur de nombreux châssis vintage, elles sont boulonnées à un radiateur en aluminium ou directement vissées sur le boîtier métallique de l'appareil. Lors du remontage de votre pièce NOS, veillez à ne pas appliquer de contrainte de torsion excessive sur ces ailettes lors du serrage des vis, car vous risqueriez de fissurer le corps en plastique du circuit intégré. L'utilisation de pâte thermique est fortement recommandée.
Le point critique du condensateur de liaison de sortie : Le TBA810ACB fonctionne avec une alimentation asymétrique simple. Au repos, la broche de sortie audio (broche 12) présente une tension continue égale à environ la moitié de la tension d'alimentation principale (Vcc/2). Un gros condensateur chimique de liaison (généralement de 470 µF à 1 000 µF) est indispensable en série pour bloquer cette composante continue. Si vous constatez que le haut-parleur émet un fort ronflement ou que la membrane reste poussée dans sa butée à la mise sous tension, ce condensateur est en court-circuit. Remplacez-le immédiatement avant d'allumer le circuit avec la puce NOS pour éviter de détruire son étage de puissance final.
Le condensateur de Bootstrap pour le gain : Si l'amplificateur fonctionne mais que le son subit une distorsion très agressive dès que vous montez légèrement le volume, inspectez le condensateur de bootstrap branché entre la sortie et la broche de rétroaction (généralement un petit chimique de 100 µF). S'il a séché avec le temps, le circuit perd sa capacité à saturer proprement en tension, ce qui écroule complètement les performances de la puce.
Impossibilité d'utiliser un support DIP standard : À cause des deux grosses ailettes de cuivre centrales, le TBA810ACB ne peut pas être inséré dans un support DIP classique à 12 ou 14 broches. La méthode standard d'atelier consiste soit à souder le composant directement sur le circuit imprimé nettoyé, soit à utiliser deux rangées de barrettes de supports tulipes sécables (6 broches de chaque côté) en laissant l'espace central libre pour le bloc de dissipation métallique.
