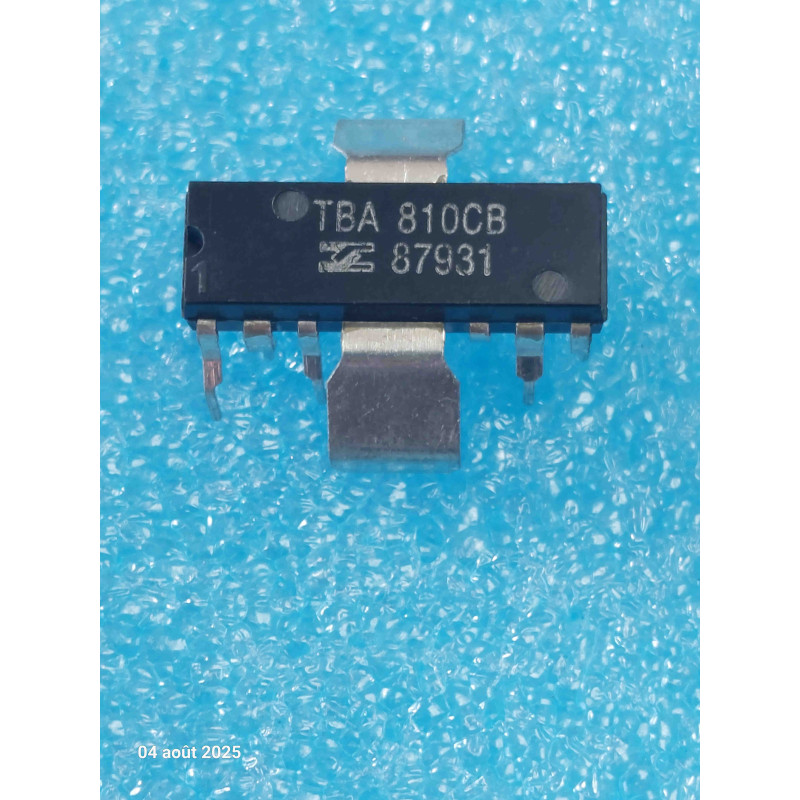

Le TBA810CB (ou TBA810) est une déclinaison emblématique de la famille des amplificateurs de puissance audio intégrés de la classe des 7 Watts, développée à l'origine par SGS (Società Generale Semiconduttori). Logé dans son boîtier unique de type Power-DIP, ce composant se caractérise par ses deux larges ailettes métalliques de refroidissement qui sortent des flancs de la puce.
Dans la codification d'usine SGS, la variante CB désigne une géométrie d'ailettes bien spécifique : contrairement aux versions équipées de trous de vissage (comme la version ACB), les ailettes de la version CB sont généralement plates ou profilées pour être soudées directement sur de larges zones de cuivre du circuit imprimé, agissant ainsi comme un puits thermique passif. C'est une pièce New Old Stock (NOS) de premier choix pour la réparation d'autoradios des années 70/80, de téléviseurs analogiques européens, de récepteurs radio vintage et de petits combos d'amplification nomades.
Note technique & Conseils Pro pour l'Atelier :
Le piège de la dissipation thermique par le cuivre (Spécificité CB) : Comme la version CB ne dispose pas d'ailettes percées pour être vissées à un châssis, sa capacité à délivrer 7 Watts sans surchauffer dépend exclusivement de la qualité de sa soudure sur le circuit imprimé. Les deux grosses ailettes centrales sont reliées en interne à la Masse (GND). Lors du remplacement, nettoyez parfaitement les larges pistes de masse d'origine de votre carte avec de la tresse à dessouder, puis appliquez une soudure généreuse et bien étalée sur les ailettes pour garantir un excellent transfert thermique vers le circuit imprimé.
Le point de vigilance critique (Le condensateur de liaison de sortie) : Le TBA810 fonctionne sur une alimentation asymétrique (simple rail positif). Au repos, sa broche de sortie audio (broche 12) se stabilise à une tension continue équivalente à la moitié du courant d'alimentation (Vcc/2). Un gros condensateur chimique de liaison (généralement compris entre 470 µF et 1 000 µF) est indispensable en série pour bloquer cette tension continue avant qu'elle n'atteigne le haut-parleur. Si l'appareil d'origine émet un lourd bourdonnement permanent ou si la membrane du haut-parleur reste figée en extension maximale, ce condensateur est en court-circuit. Règle d'or : Changez-le d'office avant d'allumer l'appareil avec votre puce NOS neuve pour ne pas griller instantanément son étage de puissance final.
Le condensateur de Bootstrap et la distorsion : Si votre amplificateur fonctionne mais que le son devient extrêmement agressif, sature ou s'écroule dès que vous augmentez légèrement le volume, le coupable est souvent le petit condensateur de bootstrap externe (généralement 100 µF) connecté à l'étage de rétroaction. S'il a séché avec le temps, la dynamique de la puce est totalement paralysée.
Méthode d'implantation sur la carte : L'entraxe et la largeur du bloc thermique en cuivre central rendent impossible l'utilisation d'un support DIP classique complet. Si vous ne souhaitez pas souder la pièce NOS directement sur le circuit imprimé pour vos phases de test, utilisez deux rangées indépendantes de barrettes de supports tulipes sécables (6 broches de chaque côté) en laissant l'espace central libre pour laisser passer les ailettes métalliques.
