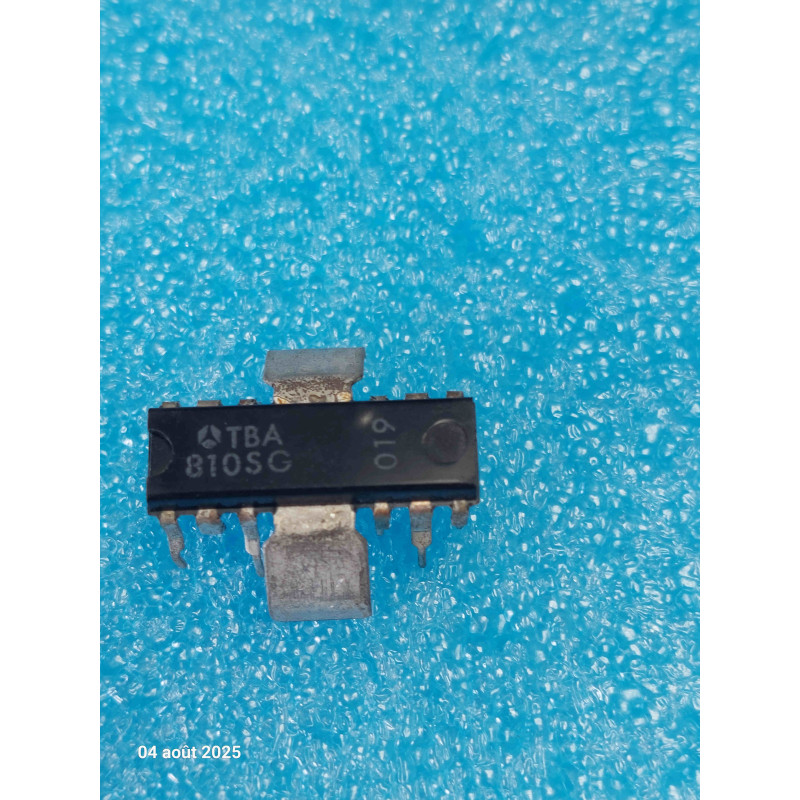

Le TBA810SG (ou TBA810) est une déclinaison hautement reconnue et robuste de la célèbre famille d'amplificateurs de puissance audio intégrés de la classe des 7 Watts, fabriquée en France par Thomson-CSF / Sescosem. Logé dans son boîtier Power-DIP, ce composant se distingue par ses deux larges ailettes métalliques latérales de refroidissement.
Dans la nomenclature spécifique de Thomson/Sescosem, le suffixe SG (ou la série S) désigne une géométrie d'ailettes conçue pour offrir la plus grande flexibilité thermique : ces ailettes en cuivre épaisses peuvent être soudées directement sur de larges plages de cuivre du circuit imprimé servant de puits thermique passif, ou être pincées/clipsées dans un radiateur additionnel transversal en aluminium. C'est une pièce New Old Stock (NOS) d'origine française indispensable pour la restauration conforme de téléviseurs couleur d'époque (châssis Thomson CAB3, CAB10, etc.), d'autoradios haut de gamme des années 70/80 et de récepteurs radio vintage européens.
Note technique & Conseils Pro pour l'Atelier :
Le piège de la dissipation thermique (Spécificité SG) : Tout comme la version CB de chez SGS, la version SG de Thomson confie l'évacuation des calories principalement aux pistes de masse de votre carte. Ces deux grosses ailettes centrales sont reliées en interne à la Masse (GND). Lors du remontage de votre composant NOS, nettoyez scrupuleusement la zone de la carte d'origine à la tresse à dessouder. Appliquez une soudure généreuse et propre sur les ailettes pour garantir un contact thermique et électrique parfait. Sans cela, la puce se mettra rapidement en sécurité thermique ou détruira son étage final à fort volume.
Le point de vigilance critique (Le condensateur de liaison de sortie) : Le TBA810SG fonctionne avec une alimentation asymétrique simple. Au repos, la broche de sortie audio (broche 12) présente une tension continue égale à environ la moitié de la tension d'alimentation principale (Vcc/2). Un gros condensateur chimique de liaison (généralement compris entre 470 µF et 1 000 µF) est impératif en série pour bloquer cette composante continue. Si vous constatez que le haut-parleur émet un fort bourdonnement permanent ou que la membrane reste poussée dans sa butée maximale dès l'allumage, ce condensateur est en court-circuit. Règle absolue : Remplacez-le d'office avant d'allumer le circuit avec la puce NOS neuve pour éviter de griller instantanément son étage de puissance final.
Le condensateur de Bootstrap et la perte de dynamique : Si votre amplificateur fonctionne mais que le son subit une distorsion très agressive, s'écrase ou sature dès que vous montez un peu le potentiomètre de volume, inspectez le petit condensateur de bootstrap externe (généralement un chimique de 100 µF) connecté à l'étage de rétroaction. S'il a séché avec les décennies, la puce perd sa capacité à piloter proprement la tension de sortie, écroulant complètement le gain dynamique.
Méthode d'implantation sur la carte : En raison de l'épaisseur et de l'entraxe des deux grosses ailettes de cuivre centrales, le TBA810SG ne peut pas être inséré dans un support DIP classique à 12 ou 14 broches. La méthode standard d'atelier consiste soit à souder le composant directement sur le circuit imprimé, soit à utiliser deux rangées indépendantes de barrettes de supports tulipes sécables (6 broches de chaque côté) en prenant soin de laisser l'espace central libre pour laisser passer le bloc de dissipation métallique.
