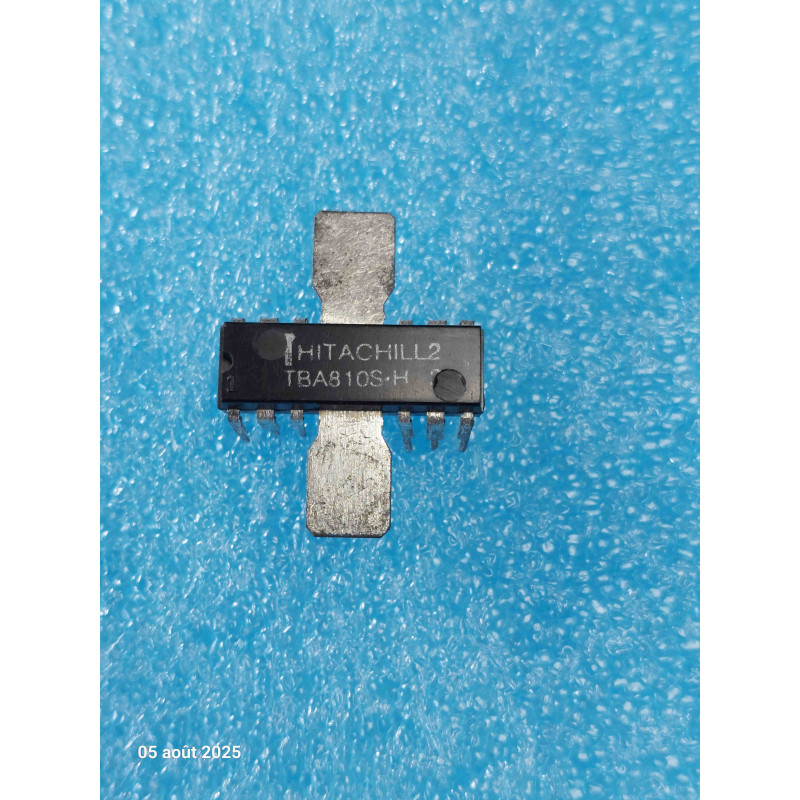

Le TBA810SH (ou TBA810 S-H) est une déclinaison japonaise très robuste et hautement fiable de la célèbre famille d'amplificateurs de puissance audio intégrés de la classe des 7 Watts, fabriquée sous licence par Hitachi. Logé dans un boîtier Power-DIP, ce composant se distingue par ses deux larges ailettes métalliques latérales de refroidissement.
Dans la nomenclature d'Hitachi, le suffixe SH (ou S-H) désigne une version dotée d'ailettes de dissipation thermique spécifiques (souvent plates ou profilées, prêtes à être soudées directement sur de larges plages de cuivre du circuit imprimé, ou insérées dans un radiateur transversal en aluminium dédié). Bénéficiant des standards de fabrication et de contrôle qualité rigoureux d'Hitachi de l'époque, c'est une pièce New Old Stock (NOS) d'excellence, indispensable pour la restauration d'autoradios haut de gamme, de téléviseurs analogiques et de récepteurs radio vintage asiatiques ou européens des années 70 et 80.
Note technique & Conseils Pro pour l'Atelier :
Le piège de la dissipation thermique (Spécificité SH d'Hitachi) : Comme pour la majorité des circuits de la famille TBA810, la version d'Hitachi confie l'évacuation des calories principalement aux pistes de masse de votre carte mère rétro. Ces deux grosses ailettes centrales sont reliées en interne à la Masse (GND). Lors du remplacement de votre composant, nettoyez scrupuleusement la zone de la carte d'origine à la tresse à dessouder. Appliquez une soudure généreuse, propre et bien étalée sur les ailettes pour garantir un contact thermique et électrique parfait. Sans cela, la puce se mettra rapidement en sécurité thermique ou risquera de détruire son étage final à fort volume.
Le point de vigilance critique (Le condensateur de liaison de sortie) : Le TBA810SH fonctionne avec une alimentation asymétrique simple. Au repos, la broche de sortie audio (broche 12) présente une tension continue égale à environ la moitié de la tension d'alimentation principale (Vcc/2). Un gros condensateur chimique de liaison (généralement compris entre 470 µF et 1 000 µF) est impératif en série pour bloquer cette composante continue. Si vous constatez que le haut-parleur émet un fort bourdonnement permanent ou que la membrane reste poussée dans sa butée maximale dès l'allumage, ce condensateur est en court-circuit. Règle absolue : Remplacez-le d'office avant d'allumer le circuit avec la puce NOS neuve pour éviter de griller instantanément son étage de puissance final.
Le condensateur de Bootstrap et la perte de dynamique : Si votre amplificateur fonctionne mais que le son subit une distorsion très agressive, s'écrase ou sature dès que vous montez un peu le potentiomètre de volume, inspectez le petit condensateur de bootstrap externe (généralement un chimique de 100 µF) connecté à l'étage de rétroaction. S'il a séché avec les décennies, la puce perd sa capacité à piloter proprement la tension de sortie, écroulant complètement le gain dynamique.
Méthode d'implantation sur la carte : En raison de l'épaisseur et de l'entraxe des deux grosses ailettes de cuivre centrales, le TBA810SH ne peut pas être inséré dans un support DIP classique à 12 ou 14 broches. La méthode standard d'atelier consiste soit à souder le composant directement sur le circuit imprimé, soit à utiliser deux rangées indépendantes de barrettes de supports tulipes sécables (6 broches de chaque côté) en prenant soin de laisser l'espace central libre pour laisser passer le bloc de dissipation métallique.
