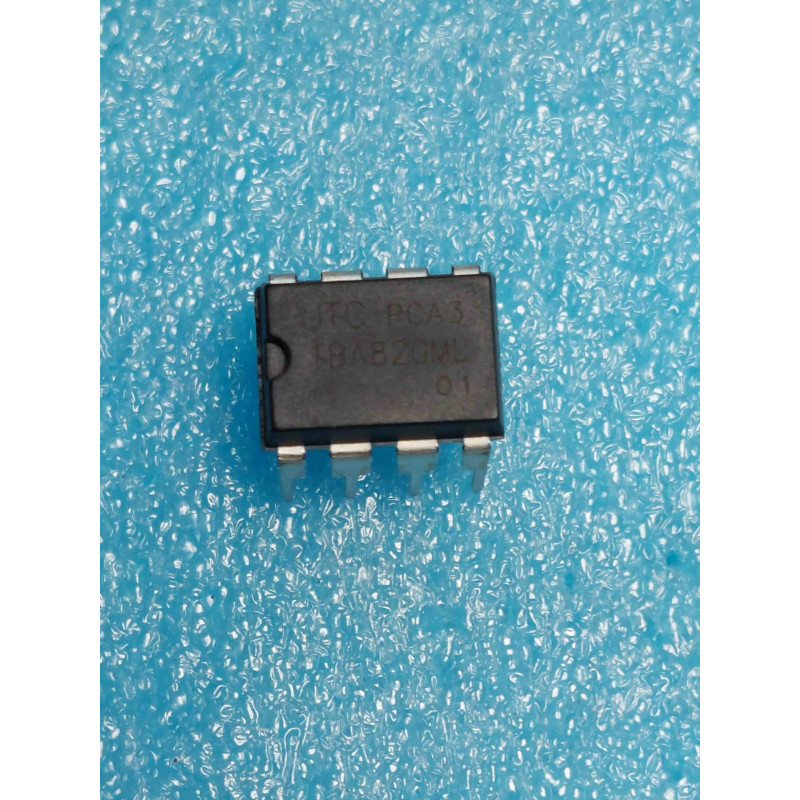

Le TBA820M est un circuit intégré monolithique analogique d'époque fabriqué par le constructeur UTC (Unisonic Technologies Co.). Présenté dans un format compact double en ligne à 8 broches (DIP8), ce composant d'origine de marque UTC et neuf de stock (NOS) est un amplificateur de puissance audio basse tension très populaire.
Spécialement conçu pour les applications portables et autonomes d'époque, le TBA820M se distingue par sa capacité à fonctionner sous une tension d'alimentation extrêmement basse (dès 3V) tout en conservant une consommation de courant au repos très réduite. Il délivre jusqu'à 2 Watts de puissance audio sous 4 Ohms avec une distorsion maîtrisée. On le retrouve massivement dans les radios portatives d'époque, les petits récepteurs AM/FM, les interphones, les consoles de poche vintage et les modules d'effets audio ou d'amplification de table.
Plage d'alimentation très basse : Fonctionne de manière stable sur une plage de tension allant de 3V à 16V (idéal pour les appareils alimentés par piles).
Consommation au repos optimisée : Seulement 4 mA typiquement sous 9V, préservant l'autonomie des batteries.
Gain ajustable extérieurement : Le gain en tension peut être facilement modifié et adapté à l'atelier à l'aide d'une simple résistance externe.
Conditionnement en lot de 2 pièces : Pratique pour la maintenance d'appareils stéréo ou pour disposer immédiatement d'un circuit de secours à l'établi.
Brochage standard du TBA820M (Vue de dessus, repère encoche à gauche) :
Pin 1 : Entrée inverseuse (-) / Boucle de rétroaction (Feedback)
Pin 2 : Ajustement du gain (Gain Decoupling)
Pin 3 : Entrée non-inverseuse (+) / Entrée audio principale
Pin 4 : Masse du circuit (GND)
Pin 5 : Sortie audio (Output — vers le condensateur de liaison du haut-parleur)
Pin 6 : Tension d'alimentation positive (+Vcc)
Pin 7 : Compensation de fréquence (Bootstrap optionnel)
Pin 8 : Réjection du bruit d'alimentation (Ripple Rejection)
Le diagnostic classique "Son totalement déformé, saturation immédiate ou absence de son" :
Contrôle du condensateur de liaison de sortie : Le TBA820M utilise une alimentation simple. La broche de sortie (Pin 5) se situe donc naturellement à la moitié de la tension d'alimentation (Vcc / 2) au repos. Un gros condensateur chimique de liaison (généralement entre 220 microfarads et 470 microfarads) est indispensable pour bloquer cette composante continue avant le haut-parleur. Si ce condensateur d'époque est en court-circuit ou présente une fuite élevée, le haut-parleur saturera immédiatement, chauffera et pourra détruire la puce UTC.
Mesure de l'ondulation d'alimentation (Ripple) : Si l'amplificateur émet un ronflement permanent (bourdonnement à 50Hz/100Hz), vérifiez le condensateur de filtrage connecté sur la broche de réjection du bruit (Pin 8). S'il est sec, la puce perd toute son immunité face aux parasites de l'alimentation.
Auto-oscillations haute fréquence : Si le circuit intégré chauffe anormalement vite sans signal audio injecté, vérifiez le réseau de cellule de Boucherot (résistance + condensateur en série) connecté en parallèle sur la sortie. Si ce condensateur d'époque a dérivé, l'amplificateur entre en oscillation inaudible et se met en sécurité thermique ou claque.
Précautions d'installation :
Installez systématiquement un support de précision tulipe DIP8 (300 mil) de haute qualité sur la platine lors du dépannage pour éviter d'appliquer une chaleur de fer trop longue sur ce composant d'époque lors du remplacement.
