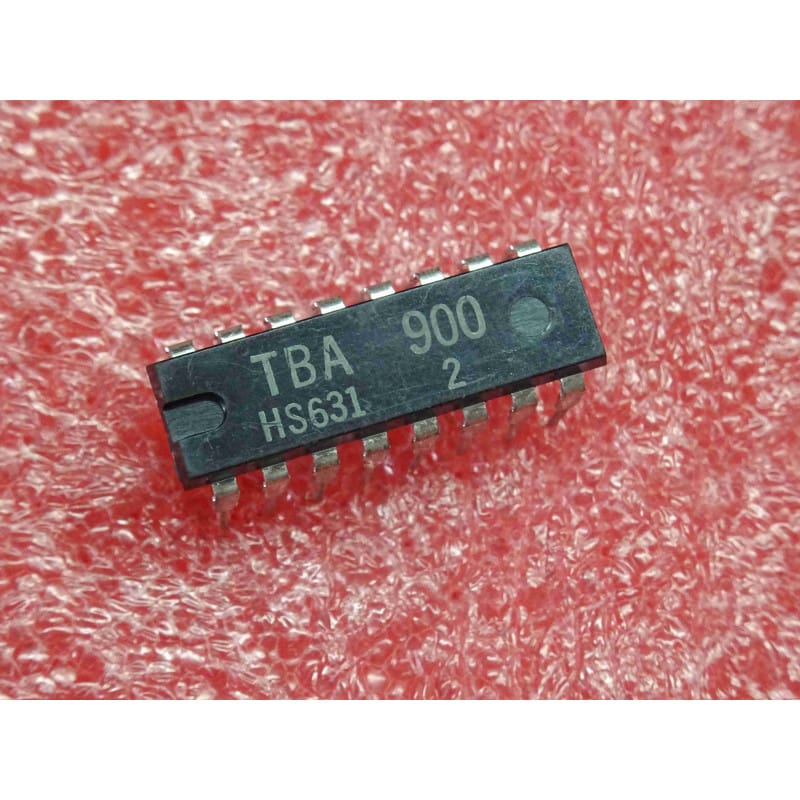

Le TBA900 (fabriqué historiquement par de grands constructeurs de semi-conducteurs d'époque tels que SGS-ATES, Telefunken, Siemens ou Motorola) est un circuit intégré monolithique d'époque conçu comme un amplificateur vidéo complet (Video Amplifier) destiné aux étages de traitement d'image des téléviseurs noir et blanc et couleur. Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique standard double en ligne à 16 broches (DIP16).
Ce circuit joue un rôle central dans le traitement analogique du signal vidéo. Il intègre un préamplificateur vidéo, des circuits de verrouillage du niveau de noir (gated clamp), un contrôle automatique de gain (AGC), des circuits d'effacement de trame (blanking) et de réinsertion de composante continue. Sa grande bande passante et sa stabilité en font un composant incontournable pour la restauration des téléviseurs de première et seconde générations de technologie à circuits intégrés des années 70 et 80.
Traitement Vidéo Tout-en-Un : Combine l'amplification vidéo, la stabilisation du niveau de noir et le traitement des impulsions de synchronisation/effacement.
Compatibilité TV Monochrome et Couleur : Conçu pour traiter efficacement le signal de luminance (Y) tout en préservant l'intégrité des signaux de chrominance.
Contrôle d'Effacement Intégré : Permet la coupure propre du faisceau d'électrons du tube cathodique (CRT) pendant les phases de retour de balayage ligne et trame (blanking).
Le diagnostic classique "Écran blanc avec lignes de retour, image trop sombre/sombre ou perte de contraste" :
Présence de lignes de retour blanches obliques (Lignes de retour trame) :
Ce défaut classique indique que l'effacement (blanking) ne se fait plus lors du retour du spot lumineux. Vérifiez en priorité l'arrivée des impulsions de synchronisation horizontale (Flyback pulses) et verticales sur le TBA900.
Si les signaux de commande externes sont présents mais que le niveau de sortie vidéo reste trop élevé, l'étage de suppression interne du TBA900 est défaillant. Le remplacement par ce composant NOS résout le problème.
Image instable ou variation anormale de la luminosité (Instabilité du niveau de noir) : Le TBA900 s'appuie sur une détection d'impulsions sur le palier arrière du signal vidéo (gated clamp) pour mémoriser le niveau continu du noir. Ce circuit de verrouillage nécessite un condensateur de mémorisation externe connecté à l'une de ses broches. Si ce condensateur (souvent un petit modèle chimique ou plastique d'époque) présente une fuite ou a séché, la luminosité de l'image variera constamment en fonction du contenu de la scène.
Vérification du gain vidéo et de l'AGC : Si le contraste est extrêmement faible ou si l'image est saturée et instable, assurez-vous que la boucle de contrôle automatique de gain (AGC) fonctionne correctement et que la tension d'alimentation principale (VCC, généralement de 12V) est parfaitement stable et propre.
Précautions de manipulation et de montage :
Utilisation d'un support recommandée : Pour éviter d'exposer ce composant analogique d'époque à des contraintes thermiques inutiles lors du soudage et pour faciliter le dépannage de la carte vidéo, installez un support de précision tulipe au format DIP16 de haute qualité.
Propreté et bande passante : La section vidéo d'un téléviseur fonctionne avec des fréquences s'étendant jusqu'à 5 MHz ou plus. Après soudage du support (fer réglé à 300°C maximum), nettoyez très méticuleusement la zone avec de l'alcool isopropylique pur. Tout résidu de flux de soudure peut créer des capacités parasites de surface, altérant la bande passante vidéo (perte de netteté des détails fins de l'image) ou provoquant des échos visuels à l'écran.
