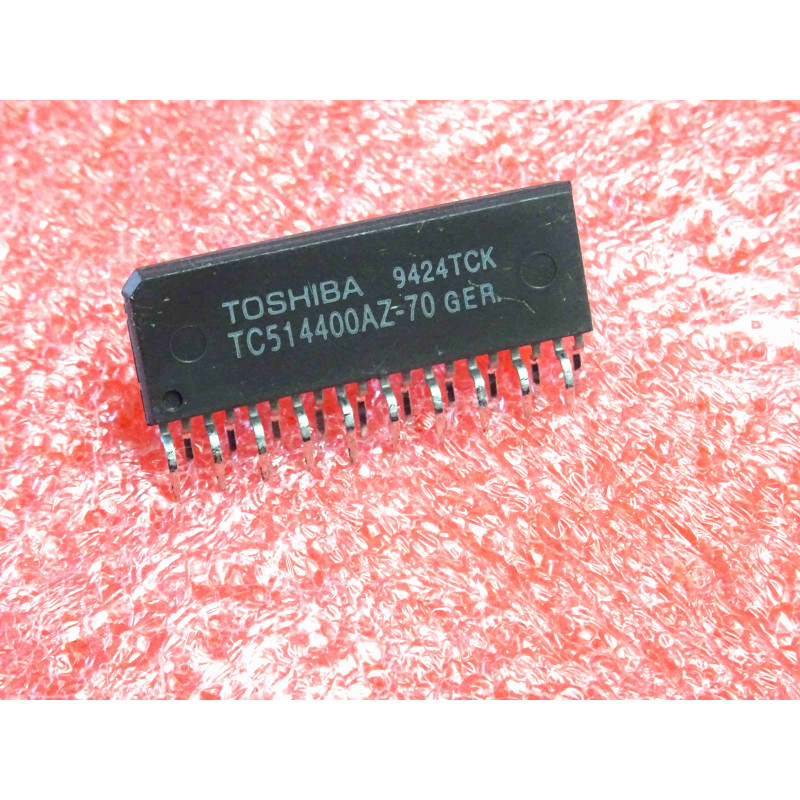

Le TC514400AZ-70 (couramment marqué TC 514400 AZ -70 ou TC514400AZ-70) est un circuit intégré de mémoire vive dynamique (DRAM) à haute densité, conçu et fabriqué au Japon par Toshiba Corporation. Complément structurel direct du modèle TC514100AZ documenté précédemment dans ton stock, ce composant adopte le même format vertical spécifique de type ZIP20 (Zig-zag In-line Package à 20 broches) avec ses broches implantées en quinconce.
L'indice de vitesse -70 valide un temps d'accès au signal RAS (Row Address Strobe) de 70 nanoseconds (70ns), tandis que le suffixe AZ confirme le choix du boîtier plastique vertical pour montage traversant haute densité.
La différence fondamentale par rapport à la puce précédente réside dans son architecture interne : il s'agit d'une mémoire DRAM d'une capacité totale de 4 Mbits, organisée de manière quartaire en 1 048 576 mots de 4 bits (4Mb / 1048576x4-bit DRAM, 70ns). Au lieu de stocker les données sur 1 seul bit de profondeur, le TC514400AZ-70 traite des blocs de 4 bits simultanément à chaque cycle d'horloge. Cette configuration permet de concevoir un bus de données complet de 8 bits (1 octet) en couplant seulement 2 puces en parallèle (au lieu de 8 puces pour la version x1), offrant un gain de place considérable à l'établi. On retrouve massivement ce composant au début des années 90 dans les banques de mémoire principale des ordinateurs Intel 386/486, les cartes graphiques SVGA haut de gamme (mémoire vidéo / VRAM), les échantillonneurs audio de studio et les cartes contrôleurs industrielles. Géré en qualité New Old Stock (NOS), ce composant d'origine Toshiba est une pièce de choix pour la réparation de puces graphiques défaillantes ou la restauration à l'identique de modules informatiques vintages.
Le diagnostic des lignes de données fantômes (Le piège de la broche OE ou WRITE coupée) : C'est une panne classique sur les cartes graphiques ou les extensions mémoires d'époque utilisant des configurations en x4. Si l'ordinateur affiche des lignes de pixels verticaux aberrantes ou des motifs de trame fixes à l'écran, le défaut peut venir d'une coupure sur les signaux de contrôle de direction du bus. Méthode d'atelier : Contrôlez à l'oscilloscope les broches OE (broche 18) et WRITE (broche 4). Si la piste du signal OE est coupée ou si la résistance de rappel a dérivé, les sorties I/O de la puce Toshiba resteront bloquées en mode Haute Impédance (Hi-Z). La carte mère lira alors des données flottantes aléatoires, simulant une panne de mémoire alors que la puce NOS est parfaitement saine.
Le piège thermique du montage vertical ZIP : Les composants au format ZIP20 sont montés verticalement et très serrés les uns contre les autres sur le circuit imprimé. Cette disposition limite la circulation de l'air et emprisonne la chaleur, favorisant le vieillissement prématuré des soudures d'époque. Conseil pro d'artisan : Lors du diagnostic d'une carte instable à chaud, utilisez un spray réfrigérant d'atelier dirigé précisément sur le corps en plastique de la puce. Si les bugs graphiques ou les plantages s'arrêtent instantanément sous l'effet du froid, la matrice interne ou une micro-fissure au niveau d'une patte est en cause. Remplacez le composant fatigué par ton exemplaire NOS.
Précautions mécaniques d'insertion et brasage : Comme pour tous les boîtiers ZIP, les 20 broches alternées en quinconce sont fines et se tordent très facilement lors de l'insertion. N'appuyez jamais de force sur le dessus du composant. Alignez délicatement les pattes rangée par rangée à l'aide d'une pince brucelle avant de descendre le boîtier dans les perçages de la carte. Pour préserver le silicium et éviter de décoller les pistes de cuivre vintages, réglez votre station de brasage à 310 degrés Celsius maximum et effectuez des points de soudure brefs et nets. Nettoyez minutieusement la zone à l'alcool isopropylique après l'opération pour éliminer tout résidu de flux.
