Le TC5514APL-3 (souvent écrit TC 5514 APL -3) est un circuit intégré de mémoire vive statique (SRAM) CMOS d'une capacité de 4 kilobits (organisée en 1024 mots de 4 bits), fabriqué historiquement par Toshiba.
Ce composant à faible consommation caractéristique de la technologie CMOS est conçu pour le stockage de données et de paramètres dans divers systèmes électroniques, équipements de mesure et appareils à microprocesseur de l'ère classique. Il est logé dans un boîtier traversant à 18 broches de type DIP-18.
Fabricant : Toshiba.
Fonction : Mémoire SRAM CMOS 1K x 4 bits (1024-word x 4-bit Static RAM).

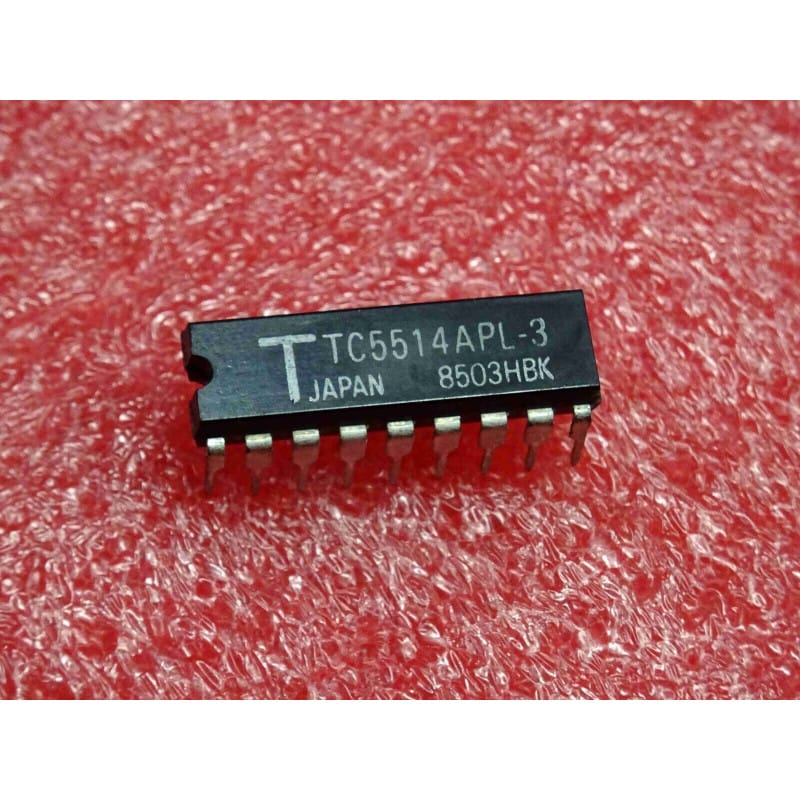

Boîtier : DIP-18 (Plastic Dual In-line Package à 18 broches traversantes).
Signification de la référence :
TC5514 : Référence de base de la mémoire SRAM CMOS de la gamme Toshiba.
APL : Suffixe désignant généralement la version du boîtier plastique standard (Plastic DIP avec plage de température commerciale/industrielle).
-3 : Code de vitesse (temps d'accès, par exemple version rapide à 300 ns ou équivalent selon la grille de spécification du fabricant).
Performances clés :
Technologie CMOS : Faible consommation d'énergie, particulièrement adaptée aux modes de sauvegarde sur pile ou batterie de secours.
Organisation 4 bits : Permet une structure de bus flexible pour les architectures de traitement numérique à microprocesseur.
Repérage & Broches Clés (Boîtier DIP-18) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Alimentation et Sauvegarde : Veillez à la stabilité de la tension d'alimentation VCC (+5V) et à l'intégrité des circuits de commutation de batterie si la puce est utilisée dans un système à sauvegarde de mémoire (RAM non volatile).
Diagnostic Express (Perte de configuration, données corrompues ou plantage du système) :
Symptômes Courants en Atelier :*
L'appareil perd ses réglages à chaque coupure de courant ou refuse de démarrer (erreur de lecture/écriture mémoire) : Défaillance interne de la puce SRAM, tension de sauvegarde par pile épuisée ou coupure sur les lignes de commande (Chip Select / Write Enable).
Chauffe anormale du boîtier : Court-circuit interne sur les broches d'alimentation VCC.
Mesures sous tension (au multimètre / oscilloscope) :*
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension VCC (+5V) sur la broche d'alimentation dédiée.
Vérification des signaux de contrôle : Observer l'activité sur les lignes d'adresse, de données et de contrôle (CS, OE, WE) lors des phases de lecture/écriture du système hôte.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 18 broches est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques du fer à souder et faciliter la maintenance des cartes vintage.
Précautions ESD : Manipuler ce circuit intégré CMOS en respectant strictement les règles de protection contre les décharges électrostatiques.
