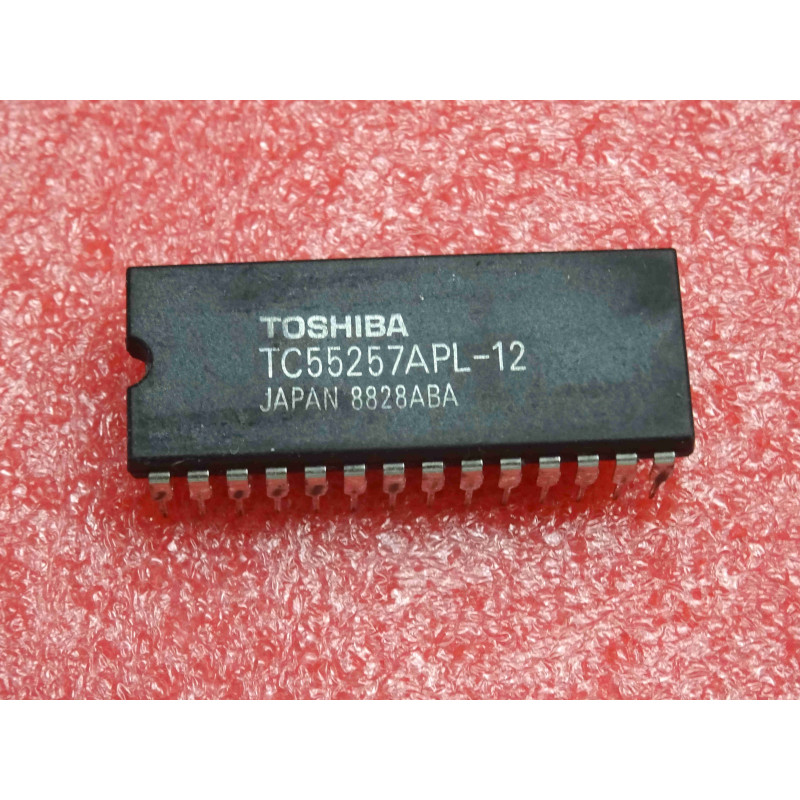

La TC55257APL-12 est une mémoire vive statique (SRAM) de haute performance fabriquée par Toshiba en technologie CMOS. Organisée en 32 768 mots de 8 bits (32K x 8), elle offre une capacité totale de 256 Kbits. Dotée d'un temps d'accès de 120 ns, la version "L" (Low Power) se caractérise par une consommation d'énergie extrêmement réduite en veille. C'est un composant majeur pour la maintenance et la restauration d'ordinateurs rétro (MSX, Amiga, PC XT/AT), de synthétiseurs vintage et de cartes CPU industrielles nécessitant une sauvegarde par pile.
Note technique :
Sauvegarde par Batterie (Data Retention) : Grâce à sa structure CMOS avancée et sa spécification "Low Power", ce composant conserve ses données avec un courant microscopique (quelques micro-ampères) lorsque le système est hors tension. C'est le composant idéal pour être couplé à une pile ou un supercondensateur de sauvegarde.
Architecture Statique : Contrairement à la DRAM, la SRAM TC55257APL n'a besoin d'aucun circuit externe de rafraîchissement, ce qui simplifie radicalement l'architecture des bus des microprocesseurs 8-bits et 16-bits.
Conseils Pro :
Remplacement et Équivalences : Cette puce DIP28 possède un brochage standard universel (JEDEC). Elle est parfaitement interchangeable avec des références très courantes d'autres constructeurs comme la 62256 (ex: HM62256 chez Hitachi, CY62256 chez Cypress) ou la KM62256 (Samsung).
Maintenance & Diagnostic : Si les scores de jeux, les patchs de synthétiseurs ou les paramètres d'une machine s'effacent à chaque extinction :
Vérifiez la tension sur la broche 28 (VCC) lorsque l'appareil est éteint. Elle doit être alimentée par la pile de sauvegarde (généralement entre 2V et 3,6V).
Inspectez le signal sur la broche 20 (CE - Chip Enable). Pour que la puce bascule en mode veille ultra-basse consommation lorsque la machine s'éteint, ce signal doit impérativement être tiré au niveau HAUT (proche de la tension de la pile). Si le circuit logique de commutation de la batterie est défaillant, la SRAM restera active et videra la pile en quelques jours.
