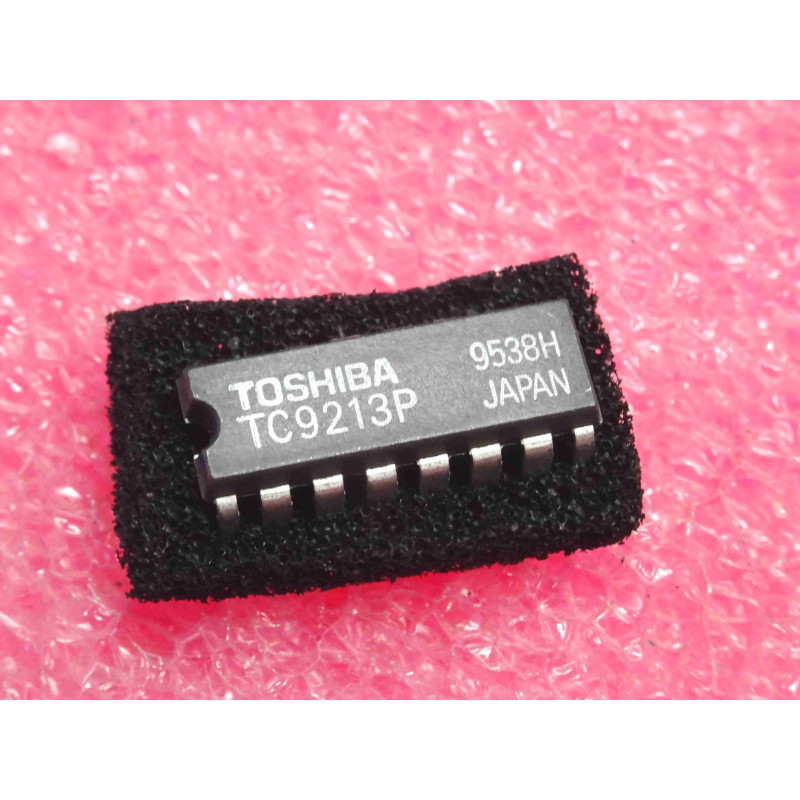

Le TC9213P (de Toshiba) est un circuit intégré de contrôle de volume électronique haute tension, piloté par données série. Il est conçu pour remplacer avantageusement les potentiomètres mécaniques dans les équipements audio haut de gamme, permettant une gestion précise et numérique du volume, de la balance ou du contrôle de tonalité.
Note technique :
Interface Série : Le volume est ajusté via un signal de données série envoyé par le microcontrôleur système. Cela permet des ajustements fluides sans générer les craquements typiques des potentiomètres mécaniques vieillissants.
Haute Tension : Contrairement aux contrôleurs de volume standards fonctionnant en 5V, le TC9213P supporte des tensions plus élevées sur ses voies audio. Cela lui permet de gérer des niveaux de signal importants sans distorsion (clipping) précoce, préservant ainsi la dynamique du signal audio.
Compatibilité : Cette pièce est un composant spécifique utilisé couramment dans les appareils audio/vidéo Sony (référence Sony 8-759-060-74).
Conseils Pro :
Isolation du signal : Bien que le TC9213P soit robuste, évitez de saturer les entrées. Assurez-vous que le niveau du signal d'entrée respecte les spécifications pour garantir une distorsion harmonique totale (THD) minimale.
Alimentation stable : La qualité de la tension d'alimentation (VCC) influe directement sur les performances audio. Un découplage soigné avec des condensateurs céramiques et tantale est fortement recommandé pour éviter le bruit numérique sur la sortie audio.
Maintenance : Si le volume d'un canal est absent ou bloqué :
Vérifiez la continuité des lignes de données série (Data, Clock, Strobe) venant du microcontrôleur.
Si les commandes arrivent bien mais que le volume ne change pas, vérifiez les tensions d'alimentation aux bornes du TC9213P.
Si une seule voie est défaillante, il est probable qu'un commutateur CMOS interne soit claqué (souvent dû à une décharge électrostatique ou une surtension sur les entrées/sorties audio).
