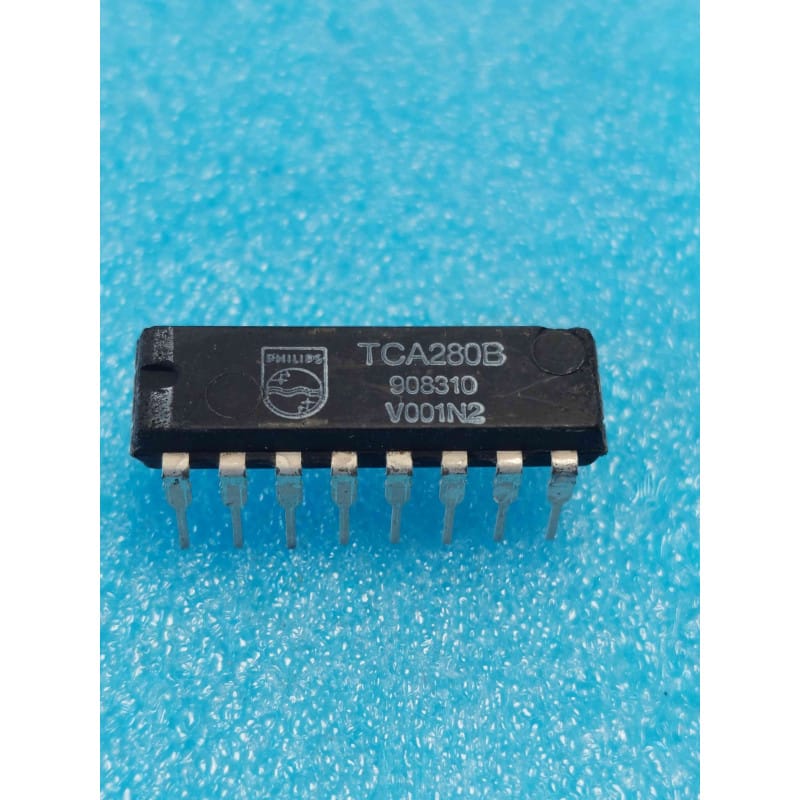

Le TCA280B (marqué TCA280B avec le logo de l'écu Philips ou de Signetics) est un circuit intégré de commande analogique/logique d'époque, conçu et produit en Europe par Philips Semiconductors. Ce composant classique de l'électronique de puissance adopte le format d'un boîtier plastique traversant standard DIP16 (16 broches, corps étroit de 300 mils).
Le préfixe TCA l'inscrit dans les gammes analogiques et industrielles européennes, et le suffixe B valide l'évolution de la matrice par rapport à la version initiale A, notamment sur la sensibilité des seuils de déclenchement.
Il s'agit d'un générateur d'impulsions et circuit de commande de gâchette à commutation au passage par zéro (Universal Trigger Circuit for Triacs / Thyristors, lot d'origine Philips, boîtier DIP16). Développé pour le contrôle de phase et la régulation de puissance sur le réseau secteur, le TCA280B intègre un détecteur de passage par zéro de la tension alternative (Zero-Crossing Detector), un amplificateur d'erreur, un temporisateur de rampe programmable et un étage de sortie capable de délivrer de fortes impulsions de courant. Son rôle majeur est de commander proprement des Triacs ou des couples de Thyristors en minimisant les parasites radioélectriques (RFI) grâce à l'amorçage au zéro de tension. On retrouve ce circuit au cœur des variateurs de vitesse industriels, des modules de chauffage régulés, des gradateurs professionnels et des blocs de puissance des années 80/90. Géré en qualité New Old Stock (NOS), ce circuit d'origine Philips est une pièce de rechange stratégique pour dépanner les cartes de contrôle industrielles vintages.
Le diagnostic du relais statique ou variateur inerte (Le test de l'impulsion de gâchette) : Si la carte de puissance refuse d'alimenter la charge (résistance de chauffage ou moteur) alors que le signal de commande d'entrée est présent, le TCA280B est suspecté. Méthode d'atelier : Le circuit génère ses impulsions de synchronisation par rapport au secteur. Vérifiez à l'oscilloscope (avec les précautions d'isolement requises sur le réseau) la présence du signal de synchronisation alternative. Si la rampe interne se charge mais qu'aucune impulsion de courant franche ne sort vers la gâchette du Triac, la structure de sortie bipolaire a été détruite par un retour de haute tension suite à un flash sur le Triac d'origine. Remplacez le circuit par votre exemplaire Philips NOS.
Le piège de la résistance de chute d'alimentation secteur : Le TCA280B est souvent alimenté directement depuis le secteur 230V via une grosse résistance de puissance externe en série avec une diode et un condensateur de filtrage pour créer le rail basse tension continu (VCC). Avant de changer la puce, vérifiez impérativement si cette résistance de forte valeur n'est pas coupée ou si le condensateur chimique local n'est pas sec (ESR trop élevé), ce qui ferait s'effondrer l'alimentation du circuit lors des pointes d'amorçage.
Installation obligatoire sur support de précision DIP16 : Étant relié indirectement aux circuits de puissance, le composant subit des contraintes de l'environnement électrique. Installez un support tulipe DIP16 à contacts dorés pour faciliter les opérations futures. Brasez le support vide sur la carte d'époque (panne réglée à 310 degrés Celsius maximum), nettoyez parfaitement les résidus de flux à l'alcool isopropylique pour éviter toute fuite de courant sur les entrées de détection, puis insérez le TCA280B à froid.
