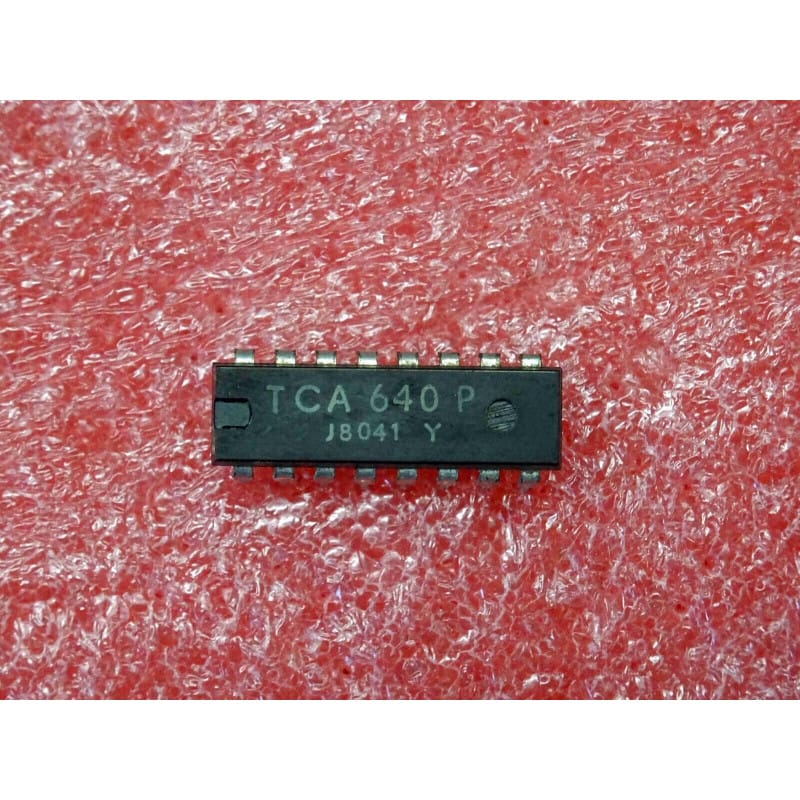

L' TCA640P (présenté ci-dessus en boîtier plastique à double rangée de broches de type DIP-16 avec son encoche de repérage à gauche et son marquage de fabrication) est un circuit intégré linéaire analogique spécialisé, fabriqué historiquement par des fabricants européens de premier plan tels que Siemens, Valvo ou Philips.
Ce composant est conçu spécifiquement pour assurer le traitement et l'amplification du signal de couleur (chrominance amplifier for secam or pal/secam decoders) dans les téléviseurs couleur de l'ère analogique, en particulier pour les standards européens SECAM (standard historique français et est-européen) ou les architectures mixtes PAL/SECAM.
Fabricant : Siemens / Valvo / Philips.
Fonction : Amplificateur de chrominance pour décodeurs TV SECAM ou PAL/SECAM (Chrominance Amplifier).
Boîtier : DIP-16 (Plastic Dual In-line Package à 16 broches traversantes).
Signification de la référence :
TCA... : Famille européenne PRO Electron désignant les circuits intégrés linéaires analogiques pour applications professionnelles et grand public.
-640 : Référence spécifique du circuit de traitement de chrominance.
-P : Suffixe désignant le boîtier en plastique (Plastic).
Performances clés :
Traitement spécifique de la couleur : Gère l'amplification et la commutation des porteuses de chrominance adaptées aux exigences des normes de télévision couleur européennes.
Intégration de l'étage chroma : Regroupe les fonctions de contrôle de gain et de mise en forme du signal de couleur avant l'étage de démodulation.
Repérage et Broches Clés (Boîtier DIP-16) :
Repérage : L'encoche en demi-cercle visible sur le flanc gauche du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers la gauche). Le brochage intègre l'entrée du signal de chrominance en provenance du tuner/FI, les sorties vers les modules de décodage couleur, les lignes de commande de commutation de standard, ainsi que l'alimentation et la masse.
Environnement : Ce circuit est implanté sur la platine décodeur couleur du téléviseur, entouré de lignes à retard à ultrasons (spécifiques au SECAM/PAL), de transformateurs ou bobines d'accord accordés sur les fréquences sous-porteuses, et de condensateurs de découplage.
Diagnostic Express (Perte de couleur ou image en noir et blanc) :
Symptômes Courants en Atelier :
Image parfaitement nette en noir et blanc mais absence totale de couleur en mode SECAM ou PAL : circuit intégré de chrominance défectueux suite à une surtension ou un transitoire sur la platine.
Teintes de couleur instables, bavage ou clignotement chromatique : défaillance des composants périphériques de découplage ou désaccord des circuits bouchons associés.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc dédiée du boîtier DIP-16 par rapport à la masse.
Contrôle du signal : Observer à l'oscilloscope la présence des salves de couleur (burst) et du signal de chrominance sur les broches d'entrée et de sortie du circuit pour valider le transit correct du signal.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit, facilitant la maintenance et évitant d'exposer les pistes fragiles du circuit imprimé à une surchauffe excessive lors du soudage.
