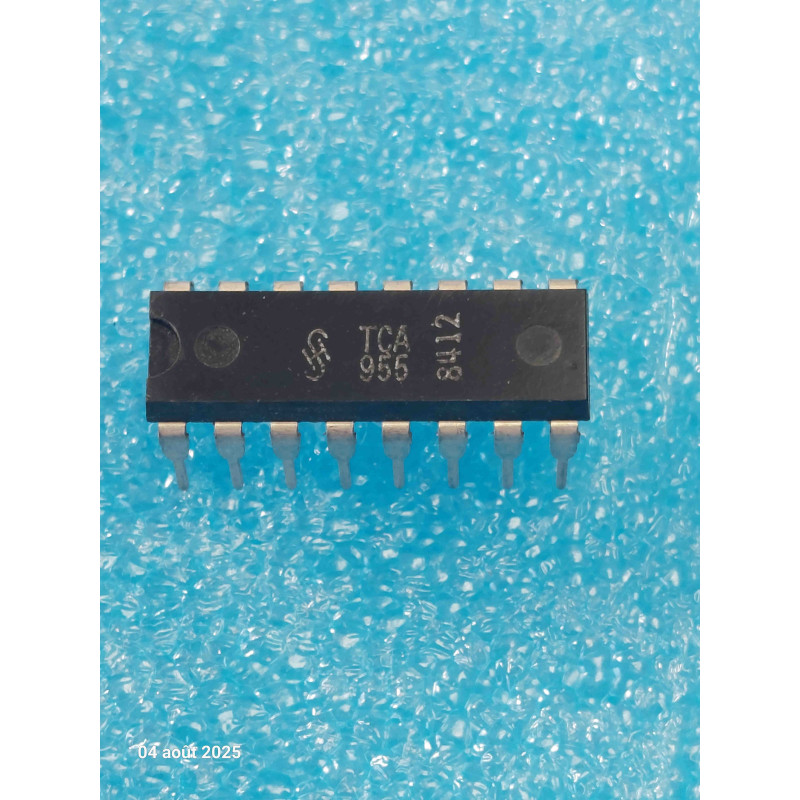

Le TCA955 est un circuit intégré bipolaire hautement spécialisé, développé par Siemens à la fin des années 70. Logé dans un boîtier DIP16, ce composant historique est un système complet de régulation et d'asservissement de vitesse à commutation (clocked control / PWM analogique) conçu pour piloter les moteurs à courant continu (DC).
Contrairement aux simples régulateurs linéaires de l'époque qui dissipaient énormément d'énergie sous forme de chaleur, le TCA955 utilise un principe de contrôle pulsé particulièrement innovant pour son époque, offrant une précision de régulation remarquable et d'importantes économies d'énergie (idéal pour les appareils fonctionnant sur batterie). C'est une pièce New Old Stock (NOS) rare, indispensable pour la restauration de platines vinyles haut de gamme, de magnétophones à bandes (Tape Recorders), de dictaphones à cassettes de salon, de caméras argentiques motorisées (Movie Cameras) ou d'équipements de micro-motorisation de précision des années 70/80.
Le TCA955 intègre une chaîne de traitement analogique complète pour stabiliser la vitesse de rotation de manière dynamique :
Amplificateur d'entrée différentiel (80 dB de gain) : Reçoit le signal sinusoïdal de faible amplitude provenant d'un générateur tachymétrique (FG) ou d'un capteur optique solidaire du moteur.
Doubleur de fréquence & Monostable : Convertit les alternances du signal de vitesse en impulsions calibrées pour réaliser une conversion Fréquence $\rightarrow$ Tension stable, minimisant le sifflement et l'ondulation (ripple).
Comparateur & Oscillateur de commutation : Compare la valeur réelle mesurée à la consigne de référence (définie par un réseau de résistances externes) pour moduler le rapport cyclique de l'étage de sortie.
Indicateur de niveau de batterie : Commande directement une LED (broche 12) pour signaler une chute de la tension d'alimentation en dessous du seuil critique de régulation.
Le piège de la broche de stabilisation interne (Broche 11) : Le TCA955 intègre sa propre référence de tension ultra-stable de +3,0 V (Vstab). Selon la configuration de votre circuit :
Si votre tension d'alimentation globale $V_S$ oscille entre 4,8V et 16V, l'alimentation se fait par la broche 15.
Si vous travaillez sur un appareil à très basse tension (2,2V à 6V max), la fiche technique Siemens recommande de ponter la broche 11 et la broche 15 ensemble pour contourner le régulateur interne et stabiliser directement la puce. Vérifiez bien le routage du châssis d'origine avant de réalimenter.
Le diagnostic du pleurage et scintillement (Wow & Flutter) : Si vous remontez ce circuit sur un magnétophone ou une platine vinyle et que la vitesse reste instable ou s'emballe, la puce n'est pas forcément en cause. Inspectez en priorité le condensateur tantale de filtrage (généralement branché sur la broche de référence) et le condensateur du monostable (C2). Si ces composants passifs ont fui ou changé de valeur avec les décennies, la puce reçoit une fausse information de RPM et compense de manière erronée.
Le transistor ballast de puissance externe : Bien que la puce puisse fournir 200 mA, elle pilote presque toujours la base d'un transistor de puissance externe (comme un BD433 ou équivalent) câblé en commutation pour fournir le courant nominal demandé par le moteur DC. Si le moteur ne tourne pas du tout mais que les tensions de consigne sur le TCA955 sont correctes, vérifiez ce transistor de puissance ainsi que la diode de roue libre placée aux bornes du moteur.
