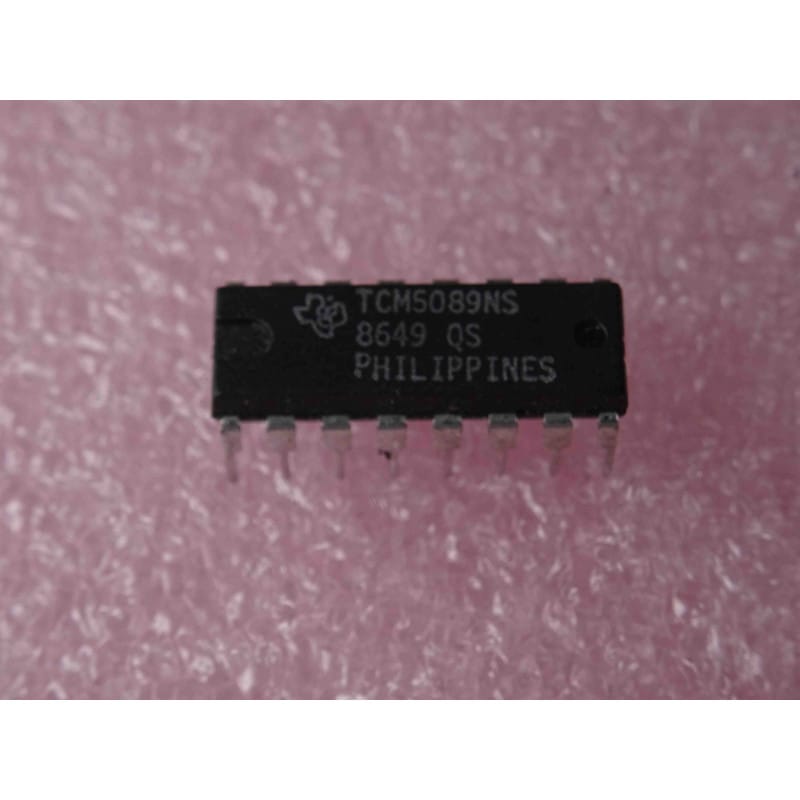

Le TCM5089NS (conçu et fabriqué par l'historique constructeur américain Texas Instruments, reconnaissable à son logo en forme de carte du Texas) est un circuit intégré monolithique de technologie CMOS fonctionnant comme un générateur de tonalités multifréquences (DTMF / Tone Generator). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique double en ligne à 16 broches (DIP16, pas standard de 300 mil).
Dans la nomenclature de Texas Instruments :
Le préfixe "TCM" identifie la division des circuits intégrés de télécommunication du fabricant.
Le radical "5089" indique sa totale compatibilité fonctionnelle avec le standard historique 5089 (comme le Mostek MK5089N).
Le suffixe "N" désigne le boîtier plastique traversant double en ligne (DIP).
La lettre "S" finale indique une version spécifique ou optimisée de l'agencement interne/caractéristiques électriques de Texas Instruments.
Ce circuit d'époque est le cœur de codage des téléphones à clavier et des modems des années 80 et 90. À l'aide d'un simple quartz de référence standard de 3,579545 MHz, il synthétise avec une très grande précision les paires de fréquences DTMF nécessaires à la numérotation téléphonique à fréquences vocales. Il est hautement recherché pour la restauration de terminaux télécoms classiques, de répondeurs d'époque ou pour l'interfaçage de systèmes électroniques vintage avec des lignes analogiques.
Synthèse DTMF Haute Précision : Génère les tonalités normalisées en combinant de façon stable une fréquence basse (ligne) et une fréquence haute (colonne) de sa matrice de touches.
Distorsion Harmonique Minimale : Intègre des diviseurs de fréquence et un convertisseur numérique-analogique d'époque pour délivrer des ondes sinusoïdales pures acceptées par tous les standards télécoms mondiaux (CCITT).
Faible Consommation CMOS : Permet un fonctionnement sous une large plage de tension, idéal pour les équipements auto-alimentés directement par le courant de la boucle locale téléphonique.
Brochage Clé (DIP16, vu du dessus) :
Broches R1, R2, R3, R4 : Entrées des lignes de la matrice de clavier (Row).
Broches C1, C2, C3, C4 : Entrées des colonnes de la matrice de clavier (Column).
Broche 1 (Vdd) : Tension d'alimentation positive.
Broche 6 (Vss) : Masse générale (0 V).
Broches 7 & 8 (OSC In / OSC Out) : Connexions pour le quartz standard de 3,579545 MHz.
Broche 10 (Tone Out) : Sortie analogique de la tonalité DTMF mixte.
Broche 14 (Single Tone Enable) : Entrée de test permettant de générer une seule fréquence pure au lieu de la combinaison double.
Diagnostic Express à l'Établi (Panne d'émission de tonalité) :
Fréquence instable ou absente : Si la puce est correctement alimentée mais ne produit aucun signal sur la broche 10 lors d'une commande clavier, utilisez un oscilloscope (avec une sonde $10\times$ à haute impédance pour ne pas perturber l'horloge) pour valider l'oscillation sur les broches 7 et 8. Les résonateurs et quartz d'époque de 3,58 MHz s'altèrent facilement en cas de choc.
Simulation d'appui touche : Pour tester rapidement la puce sans clavier connecté, appliquez une liaison logique (mise à la masse de la broche de ligne correspondante combinée à la colonne choisie) afin de forcer l'émission d'une note DTMF.
Recommandations de Montage :
Ce circuit CMOS d'époque est sensible aux décharges électrostatiques (ESD). Utilisez un bracelet antistatique lors des manipulations.
Pour faciliter les futures opérations de maintenance et de test sans fragiliser les pistes de cuivre d'époque, installez systématiquement un support de précision de type tulipe à 16 broches (DIP16, 300 mil).
Soudez le support à l'aide d'un fer réglé entre 280°C et 300°C maximum pendant 2 secondes au plus par broche, puis nettoyez la zone de travail avec de l'alcool isopropylique pur.
