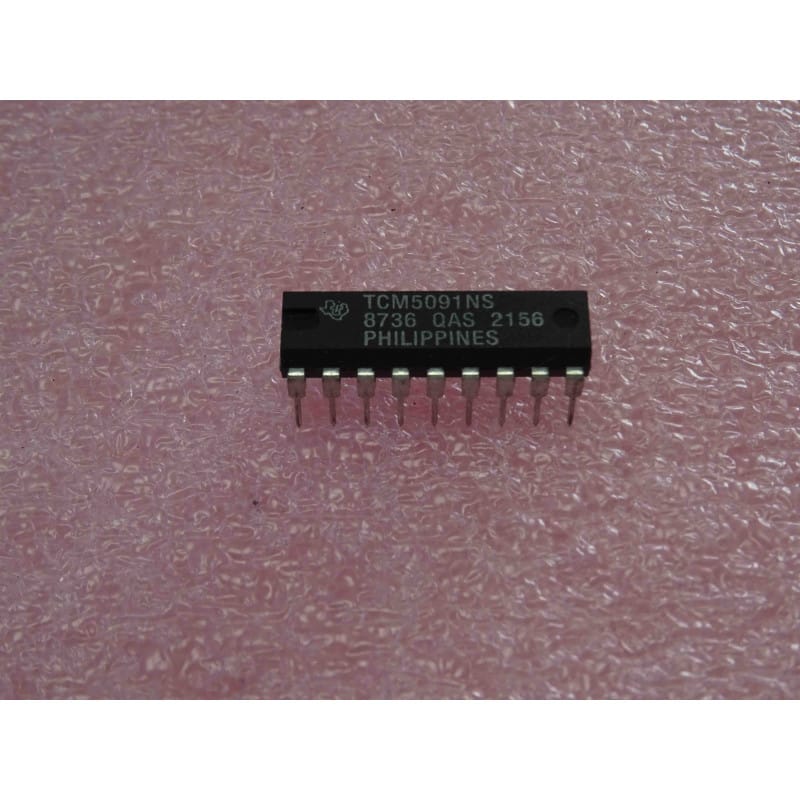

Le TCM5091NS (conçu et fabriqué par l'historique constructeur américain Texas Instruments, reconnaissable à son logo en forme de carte du Texas) est un circuit intégré monolithique de technologie CMOS fonctionnant comme un générateur / codeur de tonalités multifréquences (DTMF / Tone Generator) de gamme professionnelle. Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique double en ligne à 18 broches (DIP18, pas standard de 300 mil).
Dans la nomenclature de Texas Instruments :
Le préfixe "TCM" identifie la division des circuits intégrés de télécommunication.
Le radical "5091" indique une version évoluée à 18 broches de la famille des générateurs DTMF (proche du TCM5089, mais offrant des fonctionnalités de contrôle et des broches d'interfaces logiques supplémentaires pour faciliter l'interfaçage avec les microprocesseurs).
Le suffixe "N" désigne le boîtier plastique traversant double en ligne (DIP).
La lettre "S" finale indique une révision ou optimisation des caractéristiques d'intégration de Texas Instruments.
Ce circuit d'époque est le cœur de codage des téléphones haut de gamme, des terminaux de transmission de données et des modems des années 80 et 90. À l'aide d'un simple quartz de référence de 3,579545 MHz, il génère avec une exactitude rigoureuse les tonalités normalisées pour la numérotation à fréquences vocales (DTMF).
Contrôle Clavier ou Microprocesseur : Conçu avec des fonctions logiques additionnelles permettant à un microcontrôleur d'époque d'écrire directement les codes à émettre sur le bus de la puce.
Pureté Spectrale Élevée : Intègre un convertisseur numérique-analogique d'époque et des filtres actifs intégrés pour fournir des ondes sinusoïdales à très faible distorsion harmonique (conforme aux normes internationales CCITT).
Technologie CMOS à Faible Consommation : Permet un fonctionnement sous faible tension, indispensable pour les cartes mères d'appareils télécoms alimentées par la ligne ou par pile de sauvegarde.
La Différence Clé avec le TCM5089 (DIP18 vs DIP16) :
Le boîtier à 18 broches du TCM5091NS intègre des lignes de contrôle logiques supplémentaires, notamment des fonctions d'inhibition des tonalités (Mute) et de sélection de mode qui permettent de commuter proprement la sortie audio entre la voix de l'utilisateur et les salves de fréquences DTMF sans utiliser d'interrupteurs analogiques externes complexes.
Diagnostic Express à l'Établi (Panne d'émission ou de logique) :
Pas d'oscillation : Comme sur tous les circuits de cette famille, le quartz de 3,58 MHz connecté aux entrées d'oscillateur est le composant le plus fragile. Si vous constatez l'absence complète de signal sur la sortie audio lors de l'envoi d'une consigne, vérifiez l'oscillation au scope à l'aide d'une sonde $10\times$ à haute impédance.
Test des signaux de commande : Assurez-vous que les lignes de sélection logiques d'entrée reçoivent les niveaux haut (Vdd) ou bas (Vss) appropriés. Si une ligne de contrôle reste "flottante" (non connectée), le circuit peut se verrouiller en mode muet ou en mode de test.
Recommandations de Montage :
Ce circuit intégré CMOS d'époque est sensible aux décharges électrostatiques (ESD). Manipulez-le sur un tapis antistatique relié à la masse.
Pour pérenniser vos réparations sur des cartes mères vintage et éviter d'appliquer une chaleur répétée sur les pistes en cas de nouveau dépannage, installez systématiquement un support de précision de type tulipe à 18 broches (DIP18, pas de 300 mil).
Réglez votre panne de fer à 280°C - 300°C maximum pendant 2 secondes au plus par broche. Nettoyez soigneusement la zone de brasage à l'alcool isopropylique pur pour éliminer tout résidu de flux.
