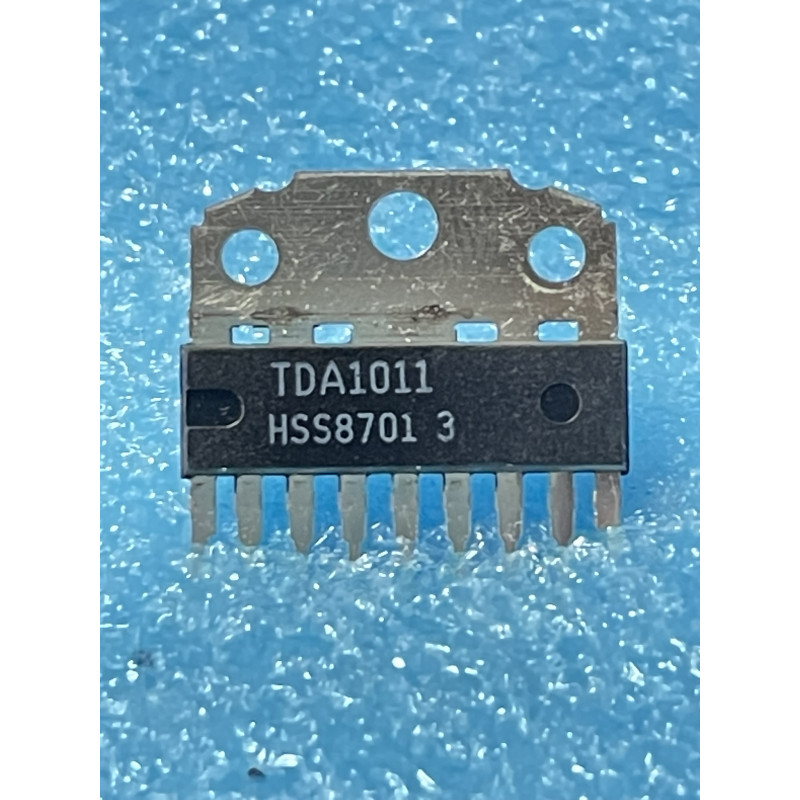

Le TDA1011 est un circuit intégré analogique monolithique de puissance audio, conçu et fabriqué à partir de la fin des années 70 et au cours des années 80 par le constructeur néerlandais Philips (parfois produit sous licence par d'autres fondeurs comme Siemens ou SFC/Thomson). Ce composant adopte un boîtier SIL9 plastique (Single In-Line à 9 broches alignées verticalement) muni d'une languette métallique supérieure repliée (Tab ou ailette de refroidissement), spécialement étudiée pour être soudée directement sur une plage de cuivre de la carte ou vissée à un dissipateur thermique.
Il s'agit d'un amplificateur de puissance audio complet avec préamplificateur indépendant intégré (Audio Power Amplifier with Pre-amplifier). Très polyvalent, il est capable de délivrer une puissance de 2 Watts à 6 Watts RMS selon la tension d'alimentation et l'impédance du haut-parleur. Sa particularité unique réside dans sa structure interne : il sépare l'étage de préamplification à haut gain de l'étage de puissance pure, permettant d'insérer très facilement un réseau de réglage de tonalité (graves/aigus) ou un contrôle de volume entre les deux blocs. On le retrouve massivement dans les autoradios rétros, les téléviseurs couleur vintage, les magnétophones à cassettes portables et les modules d'interphonie d'époque. C'est une pièce d'origine gérée en qualité New Old Stock (NOS), essentielle pour restaurer la fidélité, le gain et la sonorité d'époque d'un équipement audio de collection.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic de l'ampli muet (Le piège du découplage et des broches séparées) : Si aucun son ne sort alors que la puce est bien alimentée (tension positive sur la broche 1 ou 9 selon le schéma, masse sur la broche 5), utilisez un injecteur de signaux ou un petit tournevis pour tester la réactivité des étages. Méthode d'atelier : Injectez un signal d'unkHz ou touchez délicatement la broche 6 (entrée puissance). Si un ronflement net se fait entendre dans le haut-parleur, toute la section de puissance (et le haut-parleur) est parfaitement fonctionnelle. Injectez ensuite le signal sur la broche 8 (entrée préampli). Si rien ne sort, vérifiez le condensateur de liaison externe situé entre la broche 7 et la broche 6. Avec l'âge, ces petits condensateurs chimiques fuient ou se coupent, brisant la chaîne audio entre le préampli et la puissance.
Le piège de la surchauffe et de la languette de masse : Sur le TDA1011, l'ailette métallique supérieure est reliée en interne à la broche 5 (Masse / Ground). Lors de la conception d'époque, cette languette était soit soudée sur une large zone de cuivre du circuit imprimé faisant office de radiateur, soit clipsée/vissée sur un profilé en aluminium. Si vous remplacez cette puce, ne la laissez jamais fonctionner à vide à fort volume sans dissipation thermique : le silicium atteindra sa température limite en quelques dizaines de secondes et se mettra en protection ou se détruira.
Précautions mécaniques et thermiques lors du dessoudage : Les broches d'un boîtier SIL9 sont alignées sur une seule rangée très serrée. Les pistes de cuivre des circuits imprimés d'époque (souvent des autoradios ou des platines cassettes portables à simple face en bakélite) sont fines et se décollent très facilement sous l'effet de la chaleur. Réglez votre station de soudage à 320 degrés Celsius maximum. Appliquez du flux de qualité et utilisez une tresse à dessouder fine pour vider proprement les 9 trous. Conseil Pro : Si le circuit d'origine est fixé mécaniquement à un radiateur ou au châssis de l'appareil, alignez et fixez toujours thermiquement la languette du TDA1011 sur son radiateur avant de souder définitivement ses 9 broches. Effectuer le soudage en premier créerait des tensions mécaniques qui casseraient les pistes de cuivre ou micro-fissureraient le plastique du boîtier lors du vissage ultérieur.
