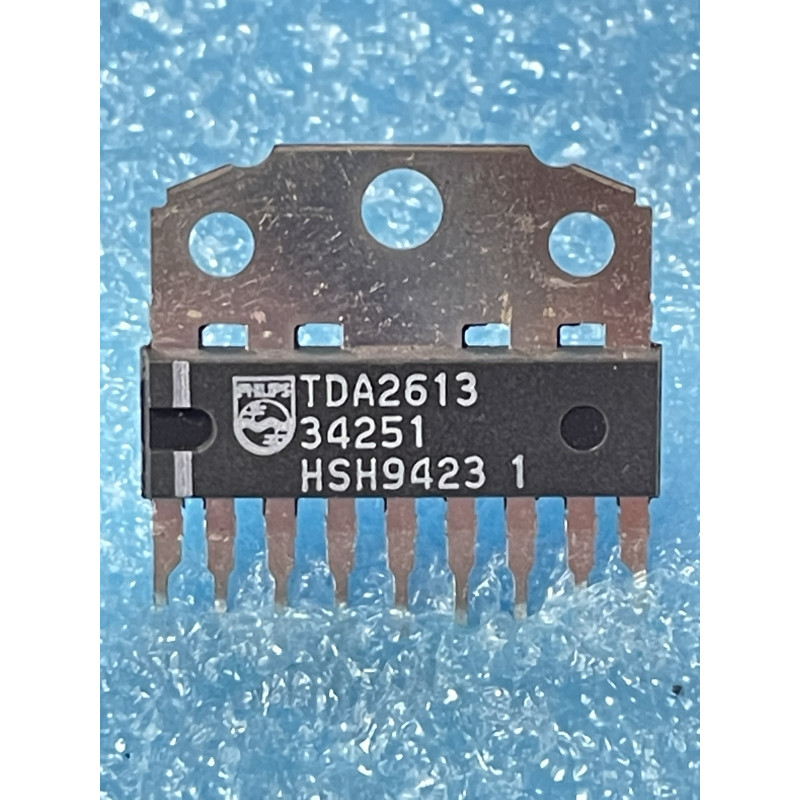

Le TDA2613 est un circuit intégré analogique monolithique de puissance, conçu et fabriqué à partir des années 80 par le constructeur néerlandais Philips (aujourd'hui NXP Semiconductors). Ce composant adopte un boîtier de puissance spécifique de type SIL9 (Single In-Line à 9 broches alignées verticalement) doté d'une ailette métallique supérieure perforée conçue pour y visser directement un dissipateur thermique (radiateur).
Il s'agit d'un amplificateur de puissance audio hi-fi complet de 6 Watts (6W Hi-Fi Audio Power Amplifier). Spécifiquement optimisé pour délivrer une excellente dynamique sonore avec un minimum de composants externes, le TDA2613 a été massivement utilisé dans les téléviseurs couleur haut de gamme de l'époque (notamment les châssis Philips), les radios de salon de qualité, les moniteurs vidéo d'atelier et les petites enceintes acoustiques amplifiées. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour la restauration ou le dépannage de la section d'amplification sonore d'un appareil vintage.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic de l'amplificateur muet (Le piège du court-circuit thermique) : Si votre appareil s'allume mais qu'aucun son ne sort du haut-parleur (ou si le son est extrêmement faible et complètement distordu), l'étage de puissance du TDA2613 est le premier suspect. Méthode d'atelier : Vérifiez en premier lieu la présence d'une tension continue stable sur la broche d'alimentation (broche 7, $V_P$). Inspectez ensuite la broche de sortie audio (broche 2) à l'aide d'un oscilloscope ou d'un injecteur de signaux. Si la tension continue sur la broche 2 est égale à la moitié de la tension d'alimentation (dans le cas d'une alimentation simple) ou proche de 0V (en alimentation symétrique), le point de fonctionnement interne de la puce est sain. Si la broche 2 est "collée" au rail d'alimentation ou à la masse, le transistor de puissance interne est en court-circuit direct.
Le piège du radiateur flottant ou de la masse : Sur le TDA2613, l'ailette métallique de refroidissement supérieure est physiquement reliée à la broche 5 (Masse / Tension négative $-V_E$). Si vous utilisez une alimentation simple, le radiateur est connecté à la masse générale. En revanche, si vous utilisez une configuration à alimentation symétrique, l'ailette se trouve portée au potentiel négatif (par exemple -15V). Dans ce second cas, attention : le radiateur ne doit jamais toucher le châssis métallique de l'appareil mis à la masse sous peine de créer un court-circuit franc destructeur pour l'alimentation générale. Utilisez un kit d'isolation (mica/silicone + canon isolant) si le radiateur est partagé ou fixé au châssis.
Précautions mécaniques lors du remplacement : Le format SIL9 est très rigide. Les broches traversantes sont souvent soudées sur des pistes de cuivre qui ont chauffé en continu pendant des années à cause des calories dissipées par l'amplificateur en fonctionnement. Pour extraire proprement le composant défectueux sans arracher les pastilles du circuit imprimé, réglez votre station de soudage à 330 degrés Celsius maximum. Utilisez une tresse à dessouder fine de haute qualité pour vider entièrement chaque trou. Conseil Pro : Fixez et vissez toujours fermement le TDA2613 sur son radiateur de dissipation thermique avant de procéder au brasage définitif de ses 9 broches sur la carte. Si vous soudez les pattes d'abord, la moindre contrainte ou torsion exercée lors du vissage ultérieur du radiateur brisera mécaniquement les pistes fragiles du circuit imprimé ou créera des micro-fissures invisibles à la base du boîtier en plastique.
