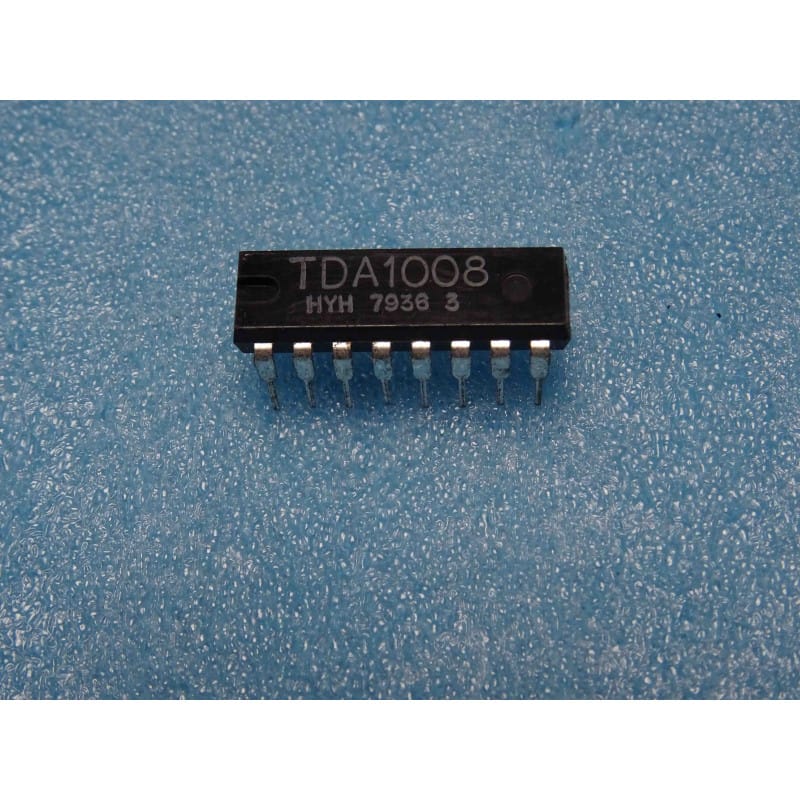

Le TDA1008 (fabriqué historiquement par Sescosem, puis SGS-Thomson / STMicroelectronics) est un circuit intégré monolithique d'époque conçu comme un diviseur de fréquence et commutateur de sons pour claviers de musique électroniques (Gate Matrix for Electronic Organs / Multi-Tone Generator). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique standard double en ligne à 16 broches (DIP16).
Ce circuit ultra-spécialisé était la pièce maîtresse des générateurs de sons des orgues électroniques analogiques et des premiers synthétiseurs polyphoniques des années 70 et 80. Il intègre une matrice de portes et des diviseurs de fréquence qui permettent, à partir d'une fréquence d'horloge maîtresse (généralement fournie par un circuit générateur d'octave supérieure comme la série AY-3-0214 / S50240), de diviser cette fréquence pour générer plusieurs octaves d'une même note et d'aiguiller proprement les signaux de sons vers les différents jeux d'orgue ou filtres en fonction des touches enfoncées sur le clavier.
Diviseur et Commutateur de Note d'Orgue : Permet la génération de signaux d'octaves inférieures parfaitement synchrones à partir d'une fréquence de référence.
Matrice de Portes Analogiques Intégrée : Évite l'utilisation de centaines de diodes et de transistors discrets pour l'aiguillage des signaux audio du clavier vers les filtres de voix (Flûte, Bourdon, Trompette, etc.).
Gestion d'Enveloppe Simplifiée : Facilite la gestion des transitoires d'attaque et de relâchement des notes de musique.
Le diagnostic classique "Note muette sur une octave, sifflement continu ou diaphonie entre les touches" :
Une note est totalement absente sur une ou plusieurs octaves spécifiques :
Mesurez le signal d'horloge maîtresse d'entrée (provenant du générateur d'octave supérieure) à l'oscilloscope sur la broche d'entrée correspondante du TDA1008. Si le signal d'horloge arrive correctement mais qu'aucune oscillation n'est présente sur l'une des sorties de division, le diviseur de fréquence interne de la puce est défectueux.
Si toutes les octaves d'une même note manquent à l'appel, vérifiez la ligne d'alimentation principale (Vcc) du circuit. Une alimentation instable ou absente bloque l'ensemble de la logique de commutation.
Le piège des courants de fuite sur le clavier (Touches bloquées) : Les entrées de commande de touche du TDA1008 fonctionnent à haute impédance. Si de la poussière accumulée, des résidus de boissons ou de l'humidité se déposent sur les bus de contact d'époque (les "busbars" ou les fils de contact sous les touches), des courants de fuite infimes peuvent simuler un appui continu. La note associée restera alors active de manière permanente.
Vérification de l'étage de filtrage d'enveloppe : Les circuits TDA1008 sont souvent entourés de réseaux de condensateurs et de résistances externes qui gèrent le déclin ou le maintien (Sustain) du son. Si l'un de ces condensateurs d'époque présente une fuite importante, la note peut s'éteindre instantanément ou, au contraire, ne jamais cesser de résonner.
Précautions de manipulation et de montage :
Utilisation d'un support recommandée : Pour protéger ce composant vintage très sensible de la chaleur lors du soudage et pour pouvoir diagnostiquer facilement des problèmes de bus d'horloge sur la carte mère de l'instrument, installez un support de précision tulipe au format DIP16 (largeur 300 mil).
Soudage rapide d'atelier : Soudez le support avec un fer réglé à 280°C à 300°C maximum.
Propreté et isolation : Afin de garantir une impédance parfaite sur les entrées de détection des touches du clavier et d'éviter les bruits parasites (bourdonnements ou diaphonie entre les notes), nettoyez très méticuleusement les pistes et l'environnement du TDA1008 à l'alcool isopropylique pur après toute intervention.
