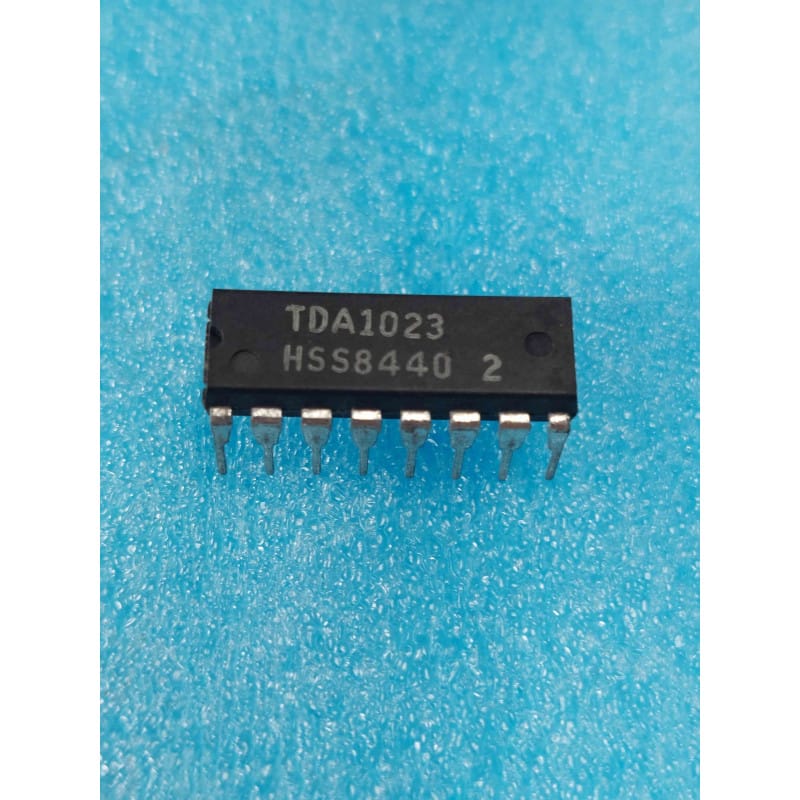

Le TDA1023 (généralement marqué TDA1023 avec le logo "S" de Signetics ou de l'écu Philips) est un circuit intégré de commande analogique/logique d'époque, conçu et fabriqué en Europe par Philips Semiconductors (ou sa filiale américaine Signetics). Ce composant industriel classique adopte le format d'un boîtier plastique traversant standard DIP16 (16 broches, corps étroit de 300 mils).
Le préfixe TDA l'inscrit dans les gammes de circuits intégrés analogiques grand public et industriels à fonctions dédiées, optimisés pour la gestion de puissance.
Il s'agit d'un générateur d'impulsions et contrôleur d'amorçage de Triac à commutation au passage par zéro pour la régulation de chauffage (Proportional-Control Triac Trigger / Zero-Crossing Switch, lot d'origine Signetics / Philips, boîtier DIP16). Développé spécifiquement pour la régulation thermique proportionnelle (thermostats, radiateurs, fers à repasser), le TDA1023 intègre un détecteur de passage par zéro de la tension secteur (Zero-Crossing Detector), un circuit de temporisation à rampe, un amplificateur d'erreur et un étage de sortie capable de fournir de fortes impulsions de courant négatives (jusqu'à 200 mA) idéales pour piloter directement la gâchette d'un Triac dans les quadrants II et III. Son fonctionnement en mode proportionnel temporel permet de réguler la température d'une résistance chauffante sans générer de parasites radioélectriques (RFI) sur le réseau électrique. On retrouve massivement ce circuit au cœur des cartes électroniques de radiateurs électriques fixes (notamment les marques de grande distribution comme Castorama ou Atlantic d'époque), des fours ménagers et des régulateurs industriels des années 80/90. Géré en qualité New Old Stock (NOS), ce composant authentique est une pièce de rechange stratégique pour dépanner les thermostats et modules de chauffage d'époque.
Le diagnostic du radiateur bloqué "froid" ou "en chauffe continue" : C'est la panne d'établi typique sur les modules de chauffage équipés du TDA1023. Si la résistance ne chauffe plus du tout ou reste alimentée à 100%, le circuit ou son environnement immédiat est en cause. Méthode d'atelier : Le TDA1023 compare la tension issue de la sonde thermique (CTN connectée sur la broche 3) à une consigne (potentiomètre sur la broche 4). Circuit hors tension (attention, platine reliée directement au secteur 230V !), vérifiez la valeur de la sonde CTN d'époque qui dérive fréquemment. Si la sonde est saine mais qu'aucune impulsion de commande ne sort sur la broche 16 vers la gâchette du Triac alors que vous modifiez la consigne, l'étage de sortie de la puce a été foudroyé par un flash interne du Triac d'origine. Remplacez le circuit par ton exemplaire NOS.
Le piège critique du condensateur de chute d'alimentation secteur : Les cartes équipées du TDA1023 n'utilisent pas de transformateur abaisseur de tension. Le circuit est alimenté directement depuis le secteur 230V via une alimentation capacitive (un gros condensateur jaune ou bleu de classe X2 en série avec une résistance de puissance et une diode zener pour réguler la tension de la broche 16). Avec le temps, ce condensateur X2 perd sa capacité (phénomène d'auto-cicatrisation), la tension d'alimentation s'effondre et le TDA1023 ne peut plus fournir le courant nécessaire pour amorcer le Triac. Règle d'or : Remplacez systématiquement ce condensateur X2 avant de brancher votre puce NOS.
Installation impérative sur support de précision DIP16 : Les platines de thermostats subissent de fortes variations de température. Pour éviter de fragiliser les pistes d'époque lors du dessoudage futur et protéger le silicium du choc thermique du fer, installez un support tulipe DIP16 à contacts dorés. Brasez le support vide sur la carte (panne réglée à 310 degrés Celsius maximum), nettoyez soigneusement la zone à l'alcool isopropylique pour éliminer les résidus de flux conducteurs (qui fausseraient la lecture de la sonde de température), puis insérez délicatement le TDA1023 à froid.
