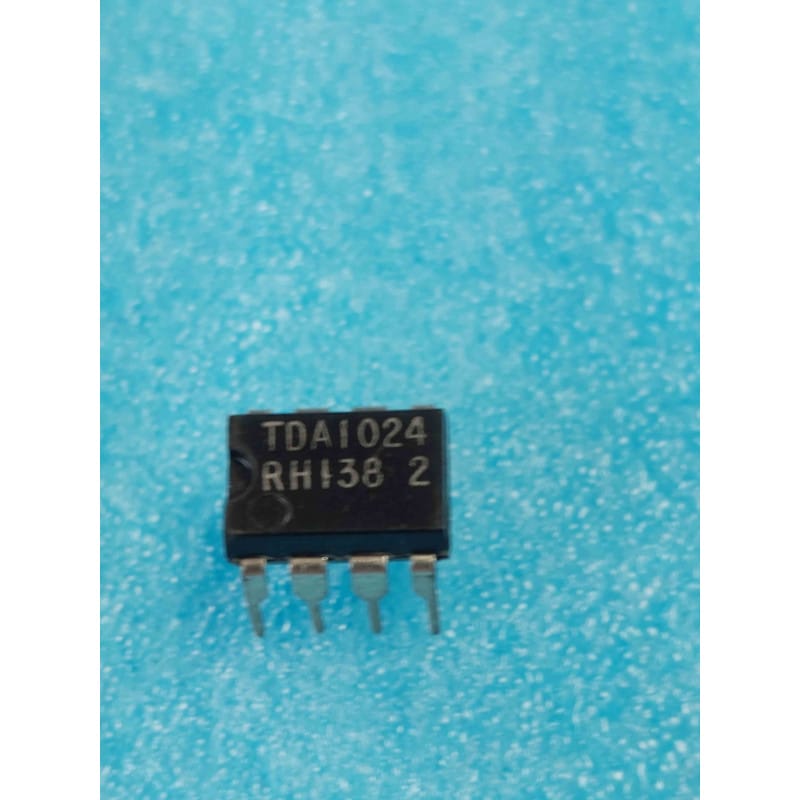

Le TDA1024 est un circuit intégré spécialisé fabriqué à l'origine par Telefunken. Il est conçu pour la commande de gâchette (trigger) de Triacs dans des applications de commutation de puissance sur secteur. Il est particulièrement apprécié pour sa capacité à réduire les perturbations électromagnétiques (EMI).
Note technique :
Commutation au passage par zéro : La fonction principale du TDA1024 est de détecter le passage par zéro de la tension alternative (secteur). En ne déclenchant le Triac qu'à ce moment précis, il élimine les pics de courant d'appel (inrush current) et les interférences radioélectriques (RFI) causées par une commutation brutale.
Architecture : Il intègre des circuits de protection et de mise en forme pour piloter directement la gâchette d'un Triac de puissance, garantissant un allumage fiable même avec des charges inductives.
Usage : Idéal pour les variateurs de lumière, les régulateurs de température pour résistances chauffantes ou les commandes de moteurs basiques dans des équipements vintage ou industriels.
Conseils Pro :
Isolation : Bien que ce composant soit à basse tension en interne, il est physiquement relié au secteur via son circuit de détection de passage par zéro. Prenez toutes les précautions de sécurité nécessaires lors de vos tests. L'utilisation d'un transformateur d'isolement est vivement recommandée.
Maintenance (NOS) : Les composants NOS de type TDA1024 sont robustes, mais vérifiez l'état des broches après des années de stockage. Un nettoyage rapide à la gomme abrasive peut être nécessaire pour assurer un contact parfait.
Choix du Triac : Ce circuit est optimisé pour piloter une large gamme de Triacs. Veillez à ce que le courant de gâchette (Gate Trigger Current) du Triac que vous utilisez soit compatible avec les capacités de sortie du TDA1024.
Découplage : Comme il s'agit d'un circuit de contrôle relié au secteur, placez un condensateur de découplage de 100 nF (classe X2 si nécessaire pour le filtrage secteur) près de la broche d'alimentation pour maintenir une référence stable et éviter les déclenchements intempestifs dus au bruit sur le réseau électrique.
