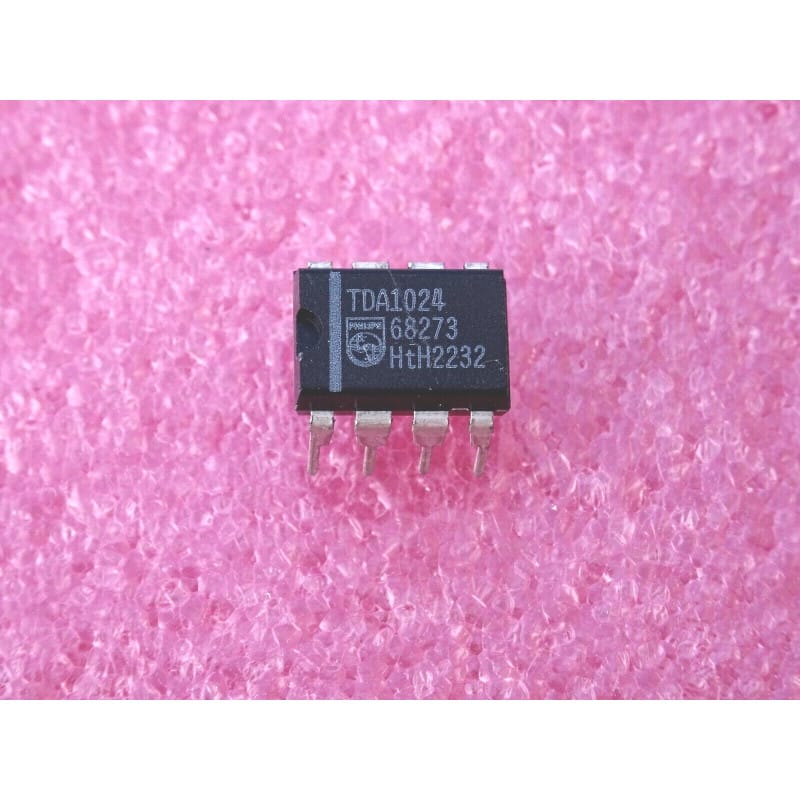

Le TDA1024 (conçu et fabriqué historiquement par Philips) est un circuit intégré monolithique d'époque conçu comme un contrôleur de commutation à passage par zéro pour Triac (Mains-Zero Triac-Triggering Circuit). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique double en ligne à 8 broches (DIP8).
Ce circuit hautement spécialisé des années 70 et 80 permet de commander des charges résistives lourdes alimentées par le secteur alternatif (comme des éléments chauffants) en mode tout-ou-rien (ON/OFF). En générant des impulsions de gâchette uniquement lorsque la tension du secteur traverse le point zéro (0V), le TDA1024 élimine pratiquement toutes les perturbations radioélectriques (parasites HF) normalement créées par la commutation de puissance. Il a été très largement utilisé dans les thermostats électroniques de chauffages centraux, les lave-linges, les chauffe-eau et les fers à repasser d'époque.
Commutation au Passage par Zéro (Zero-Voltage Switching) : Réduit au minimum les interférences électromagnétiques (RFI) et prolonge la durée de vie des contacts et des éléments chauffants.
Alimentation Directe par le Secteur : Intègre un régulateur shunt interne (diode Zener de limitation) permettant d'alimenter directement la puce à partir du secteur alternatif (110V ou 220V/230V) via une simple résistance de chute externe.
Amplificateur de Seuil de Précision : Intègre un amplificateur différentiel utilisable en comparateur de température (associé à une sonde CTN ou CTP d'époque).
Impulsions de Commande Puissantes : Capable de délivrer un courant de gâchette supérieur à 100 mA pour piloter de gros Triacs industriels.
Le diagnostic classique "Chauffage inactif (pas de déclenchement) ou au contraire chauffe continue incontrôlée" :
Le Triac ne se déclenche jamais (Pas de chauffe) :
Danger d'électrocution : Ce circuit est relié directement au secteur 230V sans isolation galvanique. Les mesures sous tension doivent être réalisées avec un transformateur d'isolement d'atelier et une prudence extrême.
Mesurez la tension de synchronisation secteur sur la broche dédiée. Si la résistance de chute d'origine (généralement une grosse résistance de puissance de 10 kohms à 22 kohms / 5W) est coupée ou a dérivé, la puce n'est plus alimentée ou perd sa référence de phase, bloquant l'envoi d'impulsions de gâchette.
Vérifiez l'alimentation interne de la puce (généralement autour de -8V par rapport au neutre faisant office de masse de référence). Si elle est nulle, le condensateur de filtrage d'alimentation associé est probablement en court-circuit.
Chauffe continue (Le Triac reste passant) :
Déconnectez la gâchette du Triac. Si le chauffage s'arrête, le Triac est sain et le problème vient de la commande.
Le TDA1024 compare la tension d'une sonde de température (généralement une CTN) à une tension de consigne réglée par un potentiomètre. Si la CTN est coupée (résistance infinie), le comparateur interprète cela comme un froid extrême et commande le Triac en permanence. Testez la valeur de la sonde avant de remplacer la puce.
Le piège de la masse commune (Neutre comme référence) : Dans la majorité des applications d'époque du TDA1024, la ligne positive d'alimentation est connectée au Neutre du secteur, créant une masse virtuelle "chaude". Ne connectez jamais la masse d'un oscilloscope standard (reliée à la terre) sur ce circuit sous tension sans utiliser une sonde différentielle haute tension sous peine de provoquer un court-circuit immédiat et la destruction du matériel de mesure et de la carte.
Précautions de manipulation et de montage :
Soin thermique lors du remplacement : Pour faciliter les futures interventions de maintenance en toute sécurité et isoler la puce des contraintes de soudure, installez un support de précision tulipe au format DIP8 de haute qualité (supportant les tensions secteur).
Soudage d'atelier : Soudez le support à une température de 280°C à 300°C maximum pendant 3 secondes maximum par broche.
Propreté et isolation : En raison de la présence directe des tensions du secteur (230V) sur certaines broches et de la haute impédance des entrées de sonde, nettoyez très méticuleusement le circuit imprimé à l'alcool isopropylique pur après intervention pour enlever tout résidu de flux conducteur ou humide.
