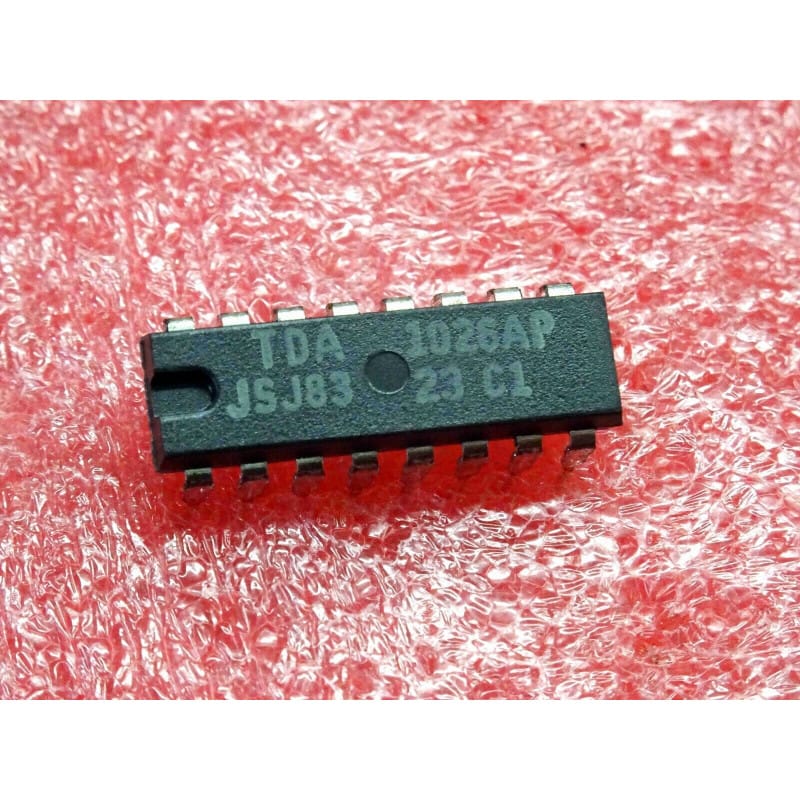

Le TDA1026AP (développé par SGS-Thomson / ITT) est un circuit intégré monolithique linéaire regroupant quatre amplificateurs opérationnels spécialisés avec fonctions de commutation / muting intégrées (Quad Operational Amplifier & Audio Switch IC).
Logé dans un boîtier DIP plastique à 16 broches (PDIP16 / DIP-16), ce composant est un classique des étages de préamplification, de filtrage actif et de sélection de sources dans les chaînes Hi-Fi, préamplificateurs audio et tables de mixage des années 80.
Chacun des Amplificateurs Opérationnels (AOP) intégrés peut être activé ou désactivé indépendamment par une commande logique/Tension continue, ce qui en fait une solution idéale pour réaliser des commutateurs de sources audio (Phono/Aux/Tuner) sans utiliser de relais mécaniques ni provoquer de "pop" d'extinction.
Fabricant d'origine : SGS-Thomson / ITT Semiconductors.
Fonction : Quadruple amplificateur opérationnel avec contrôle de commutation / muting audio.
Boîtier : PDIP16 / DIP-16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TDA : Gamme de circuits intégrés analogiques grand public et audio/vidéo.
1026 : Modèle quadruple AOP avec commutateur/interrupteur électronique audio.
A : Version révisée à caractéristiques de bruit réduites.
P : Désigne le boîtier plastique DIP (Plastic DIP).
Performances clés :
4 AOP Indépendants : Permet la gestion de 4 voies mono ou 2 voies stéréo commutables.
Commutation Electronique sans Bruit (Pop-Free) : La transition d'état ON/OFF s'effectue sans transitoires audibles dans les haut-parleurs.
Faible Bruit et Faible Distorsion (THD) : Conçu spécifiquement pour maintenir la transparence du signal audio en préamplification.
Haute Atténuation à l'état OFF : Assure une excellente séparation des canaux quand une voie est coupée (> 80 dB).
Diagnostic Express (Voie muette, grésillements ou fuite d'une source audio) :
Une entrée audio ne passe plus :
Mesure les tensions d'alimentation Vcc (+V / -V ou Vcc / GND) sur les broches dédiées du boîtier DIP-16.
Vérifie la tension sur la broche de commande (Select / Enable) associée à l'AOP en défaut. Si la tension de commande ne bascule pas, le commutateur interne reste bloqué à l'état OFF (muté).
Contrôle le condensateur de liaison d'entrée/sortie : un condensateur fuitard peut décaler le point de repos continu de l'AOP et provoquer de la distorsion ou la coupure du son.
Repassement d'une source sur l'autre (Crosstalk) :
Si l'on entend la radio en fond alors que l'entrée Auxiliaire est sélectionnée, vérifie les capacités de découplage sur les broches de commande de Mute.
Recommandations de Montage :
Support DIP16 : Utilise un support DIP-16 classique à contacts lyres ou tournés pour faciliter les interventions lors de la révision d'un élément Hi-Fi vintage.
Routage / Bruit : Les entrées des AOP étant très sensibles, conserve des pistes courtes et veille au bon découplage des lignes d'alimentation par des condensateurs céramiques de 100 nF au plus près de la puce.
