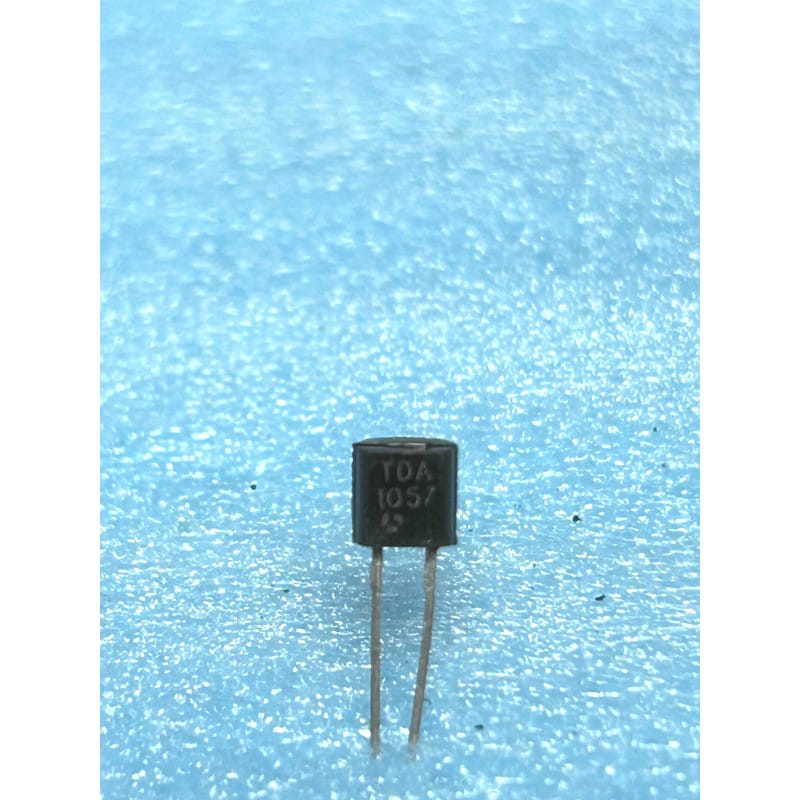

Le TDA1057 (développé par Philips et produit sous licence par Thomson) est un circuit intégré de synthétiseur de fréquence pour boucle à verrouillage de phase (PLL - Phase-Locked Loop). Bien qu'il existe parfois en boîtier DIP, cet exemplaire en boîtier TO-92 à 16 broches (TO-92-16 ou SIL 16 broches en ligne / boîtier plastique type transistor allongé) est une version compacte spécifique conçue pour les étages de syntonisation radio.
Ce composant est le cœur de la synthèse de fréquence dans les récepteurs et tuners radio AM/FM haute fidélité des années 80. Il compare la fréquence issue de l'oscillateur local du tuner (après division) à une fréquence de référence ultra-stable générée par un quartz externe. Il ajuste ensuite la tension de commande appliquée aux diodes varicap du circuit d'accord pour caler la radio pile sur la station souhaitée, sans dérive en température.
Fabricant : Thomson / Philips
Fonction : Synthétiseur de fréquence PLL pour tuner radio AM/FM.
Boîtier : TO-92-16 / SIL-16 (Boîtier plastique traversant plat en ligne à 16 broches).
Performances clés :
Haute sensibilité d'entrée : Accepte directement les signaux de haute fréquence provenant de l'oscillateur local FM (jusqu'à plus de 100 MHz) grâce à son pré-diviseur (prescaler) interne rapide.
Comparateur de phase haute précision : Génère une tension de correction lisse (tension de sangle / VT) pour asservir les diodes à capacité variable (Varicap) du bloc RF.
Bus de commande dédié : S'interface avec les microcontrôleurs de gestion de façade pour le balayage automatique et la mémorisation des stations.
Diagnostic Express (La recherche automatique de stations ne s'arrête jamais ou fréquence fixe) :
Le piège de la tension de verrouillage (Tension Varicap / VT) : Si la radio ne s'accroche sur aucune station, mesure la tension d'accord en sortie du filtre de boucle du TDA1057 (la ligne qui alimente les diodes varicap). Si cette tension reste bloquée au minimum (proche de 0V) ou au maximum (vers 25V-30V), la boucle PLL est ouverte. Cela signifie généralement que la puce ne reçoit plus le signal de l'oscillateur local de la tête FM, ou que le quartz de référence sur le TDA1057 ne oscille plus.
Vérification du quartz de référence : Inspecte à l'oscilloscope (avec une sonde 10x à très faible capacité) la présence de la fréquence d'horloge sur le quartz connecté au TDA1057 (souvent un quartz de 5,12 MHz ou 10,24 MHz). Si l'oscillation est absente, la boucle PLL ne peut pas effectuer son calcul de comparaison.
Recommandations de Montage :
Particularité du boîtier SIL/TO-92-16 : Ce format présente toutes ses 16 broches alignées sur un seul rang. Lors de la manipulation sur ton banc de test, fais attention à ne pas plier les broches répétitivement au ras du boîtier en plastique sous peine de les casser à la base.
Propreté du filtrage de boucle : La tension de sortie de la PLL qui pilote les diodes varicap doit être d'une pureté absolue. Tout parasite d'alimentation ou résidu de découplage sur cette ligne se traduira par de la ronflette (hum) ou de la modulation de fréquence parasite sur l'audio de la radio. Vérifie méticuleusement les condensateurs au film ou au tantale autour du filtre de boucle passif relié à la puce.
