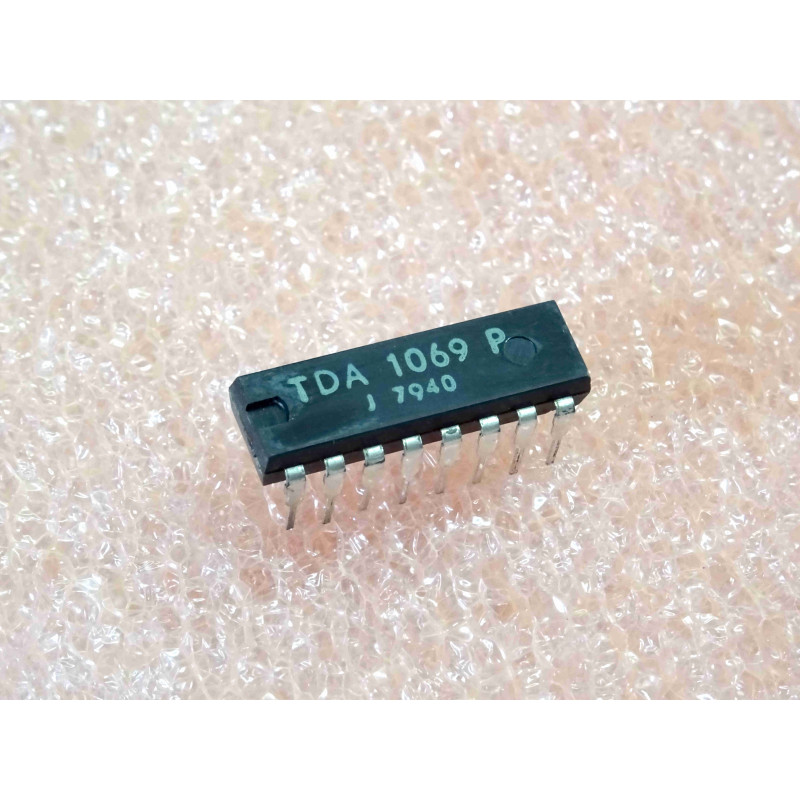

Le TDA1069P est un circuit intégré spécialisé conçu pour piloter des barres de LED, servant principalement d'indicateur de niveau audio (VU-mètre) ou de voltmètre à affichage progressif. Il est conçu pour piloter directement jusqu'à 6 LED avec un minimum de composants externes.
Note technique :
Affichage progressif : Il convertit une tension d'entrée variable en une sortie "barre mobile" (ou point mobile selon le montage), activant les 6 LED de manière séquentielle en fonction de l'amplitude du signal.
Intégration : Il intègre les comparateurs de tension nécessaires pour définir les seuils d'allumage de chaque LED, ce qui évite de concevoir un montage complexe à base d'amplificateurs opérationnels discrets.
Usage : Idéal pour restaurer l'affichage de niveau sur des amplificateurs Hi-Fi vintage, des consoles de mixage ou des équipements de mesure audio compacts.
Conseils Pro :
Étalonnage : La tension de référence appliquée sur la broche dédiée définit la sensibilité globale de votre VU-mètre. Utilisez un potentiomètre multi-tours pour ajuster facilement le seuil d'allumage de la première LED par rapport à votre niveau nominal (ex: 0 dB).
Maintenance (NOS) : Les composants NOS de type TDA1069 sont fiables, mais leur intégrité dépend de leur stockage. Inspectez les broches pour toute trace d'oxydation. Comme pour tout circuit intégré de contrôle, utilisez un support tulipe pour éviter de chauffer la puce lors du soudage sur votre PCB.
Découplage : Pour éviter que le courant appelé par les LED lors de leur allumage ne crée du bruit sur le signal audio d'entrée (diaphonie), placez un condensateur de découplage (100 nF) au plus proche de la broche VCC du TDA1069.
Type d'affichage : Selon le câblage choisi, vous pouvez configurer le TDA1069 pour un mode "barre" (toutes les LED jusqu'au niveau actuel s'allument) ou "point" (seule la LED correspondant au niveau actuel s'allume). Reportez-vous à la datasheet pour la configuration spécifique des broches.
