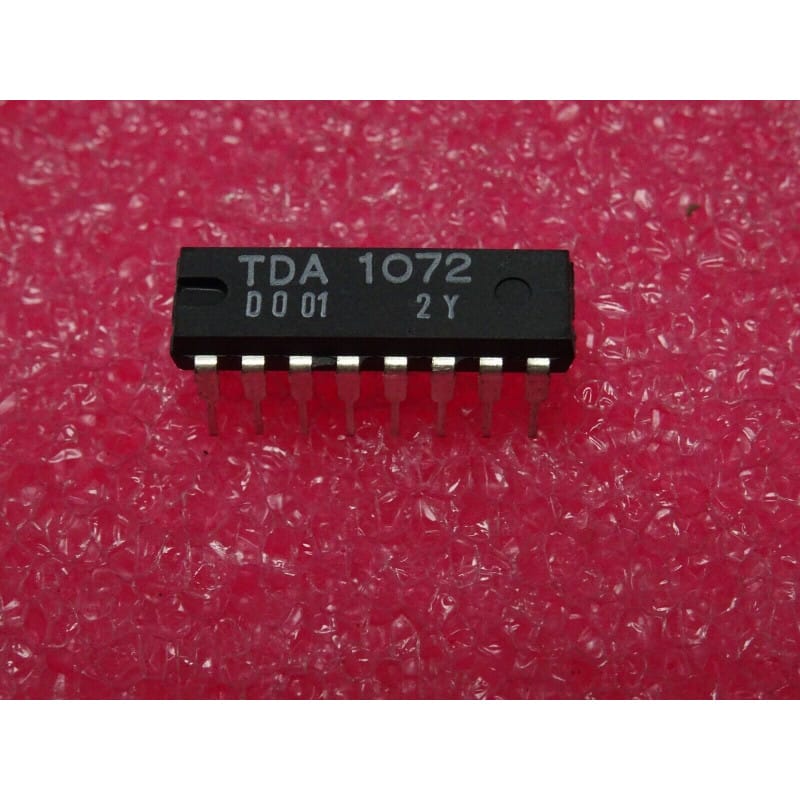

L' TDA1072 (souvent écrit ci TDA1072, ic TDA 1072) est un circuit intégré monolithique spécialisé, fabriqué historiquement par des géants européens des semi-conducteurs tels que Philips, Valvo ou Telefunken.
Ce composant est conçu spécifiquement pour être utilisé comme un système complet de réception en amplitude modulée (AM receiver ou AM IF amplifier and detector) dans les récepteurs radio grand public et haut de gamme, les tuners hi-fi ou les équipements de communication. Il intègre sur une seule puce un amplificateur à gain contrôlé (AGC), un mélangeur, un oscillateur local (pour les applications de récepteurs complets), un amplificateur de fréquence intermédiaire (FI AM), un détecteur synchrone ou d'enveloppe à haute linéarité, ainsi qu'un préamplificateur audio.
Fabricant : Philips / Valvo / Telefunken.
Fonction : Système récepteur AM / Amplificateur et démodulateur FI AM (AM Receiver / IF Amplifier & Detector).
Boîtier : DIP-16 (Plastic Dual In-line Package à 16 broches traversantes).
Signification de la référence :
TDA... : Famille européenne PRO Electron désignant les circuits intégrés linéaires analogiques pour applications grand public et professionnelles.
-1072 : Référence spécifique du circuit de traitement AM de Philips.
Performances clés :
Faible distorsion et haute dynamique : Grâce à son détecteur synchrone intégré, il offre des performances audio exceptionnelles en réception AM (PO/GO/OC), surpassant les détecteurs à diode classiques en termes de réduction de la distorsion par évanouissement (fading).
Contrôle automatique de gain (AGC) étendu : Maintient un niveau de sortie constant malgré de fortes variations du signal reçu par l'antenne.
Repérage et Broches Clés (Boîtier DIP-16) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut). Le brochage regroupe les entrées d'antenne/mélangeur, les connexions pour les filtres céramiques FI AM, les broches d'alimentation, la commande AGC et la sortie du signal audio détecté.
Environnement : Ce circuit est implanté sur la platine tuner ou la section radio AM d'un récepteur, entouré de filtres céramiques FI (généralement à 455 kHz), de bobines d'accord, de condensateurs de découplage haute fréquence et de résistances de polarisation.
Diagnostic Express (Absence de réception AM ou son étouffé) :
Symptômes Courants en Atelier :
Silence total en mode AM (PO, GO ou OC) ou niveau sonore extrêmement faible malgré un sifflement ou un bruit de fond normal : circuit intégré récepteur détruit suite à une surtension sur la ligne d'antenne ou d'alimentation.
Distorsion importante, sifflements parasites permanents ou perte du contrôle automatique de gain : défaillance d'un condensateur périphérique de découplage ou désaccord d'un filtre FI.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc dédiée du boîtier DIP-16 par rapport à la masse.
Contrôle du signal : Observer à l'oscilloscope la présence du signal FI modulé sur l'entrée et du signal audio démodulé sur la broche de sortie pour valider l'activité de la puce.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit, facilitant la maintenance et évitant d'exposer les pistes délicates du circuit imprimé à une surchauffe excessive lors du soudage.
