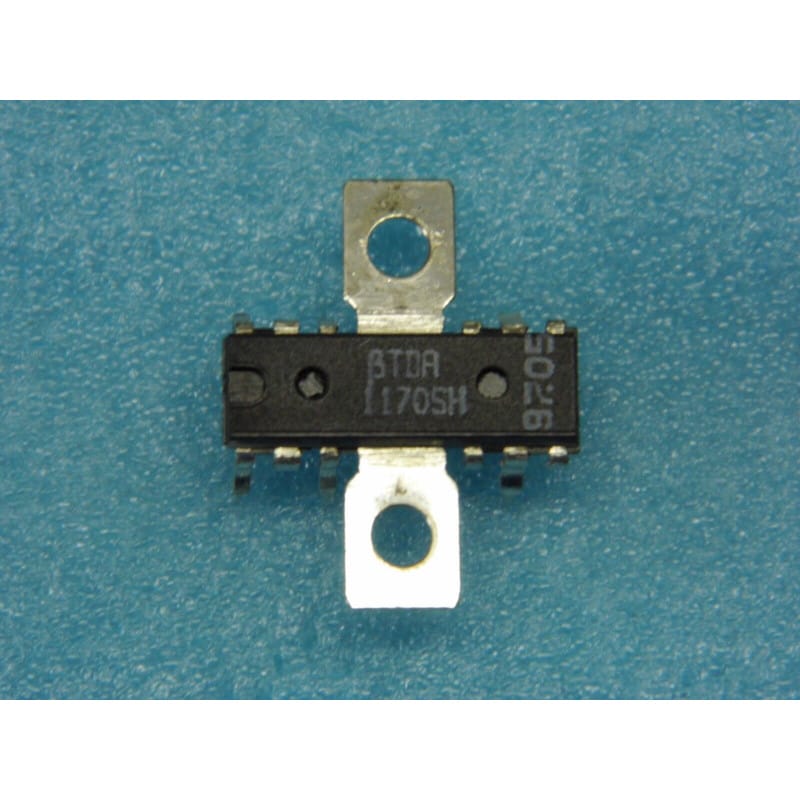

Le TDA1170SH (développé par SGS-Thomson) est un circuit intégré monolithique linéaire spécialisé pour le balayage vertical (TV Vertical Deflection System). Logé dans un boîtier Power DIP à 12 broches avec ailette métallique à 5 pattes (boîtier 5P1 / Power DIP 12+5), c'est une évolution de la célèbre famille TDA1170, conçue pour piloter directement les bobines du déflecteur vertical (yoke) sur les téléviseurs et moniteurs cathodiques (CRT).
Il intègre un séparateur de synchronisation, un oscillateur trame de haute précision, un générateur de rampe, un préamplificateur, un étage de sortie de puissance ainsi qu'un générateur d'impulsion de retour (Flyback Generator).
Fabricant d'origine : SGS-Thomson (devenu STMicroelectronics) / ITT.
Fonction : Circuit complet de balayage vertical TV (Oscillateur + Étage de Puissance).
Boîtier : Power DIP 12+5 (Boîtier plastique 12 broches muni d'un peigne métallique central à 5 pattes pour le dissipation/masse, appelé boîtier 5P1).
Performances clés :
Courant de sortie élevé : Capable de fournir un courant crête à crête élevé (jusqu'à 1,6 A à 2 A) pour alimenter les déflecteurs verticaux à faible ou moyenne impédance.
Générateur Flyback intégré : Réduit la tension nécessaire en balayage normal tout en générant une surtension au moment du retour trame pour accélérer le balayage.
Protection thermique intégrée : Coupe le composant en cas de surchauffe anormale pour préserver la puce et le déviateur.
Excellente linéarité : Garantit une géométrie d'image parfaitement uniforme du haut en bas du tube cathodique.
Diagnostic Express (Trait horizontal lumineux, image repliée ou manque d'amplitude) :
Une seule ligne horizontale au centre (Absence totale de balayage vertical) : Vérifie si la tension d'alimentation (24V typiques) arrive bien sur la broche Vcc du composant. Si la tension est présente mais qu'aucune dent de scie ne sort vers le déviateur, le TDA1170SH est détruit ou bloqué.
Pli de retour trame (Lignes brillantes visibles en haut de l'image) : Symptôme très classique causé par la dégradation du condensateur chimique de flyback (souvent 100 uF à 470 uF) connecté à la pompe de charge. Remplace-le systématiquement.
Image tassée ou manquante en hauteur : Contrôle les condensateurs chimiques associés au générateur de rampe/dent de scie ainsi que le potentiomètre de réglage d'amplitude.
Recommandations de Montage :
Format de boîtier 5P1 / Power DIP :
Les broches centrales forment un peigne métallique étamé relié directement à la masse (GND) du composant.
Ce peigne sert à la fois d'élément de blindage et de conducteur thermique. Il doit impérativement être bien soudé au plan de masse du PCB et/ou vissé sur le radiateur de dissipation.
Refroidissement : Applique une fine couche de graisse thermique entre le radiateur et la languette métallique du boîtier.
Remplacement préventif des condensateurs : Comme sur tous les étages trame, si le TDA1170SH a grillé, remplace tous les condensateurs chimiques environnants avant d'installer le composant neuf pour éviter une seconde panne immédiate due à une surtension.
