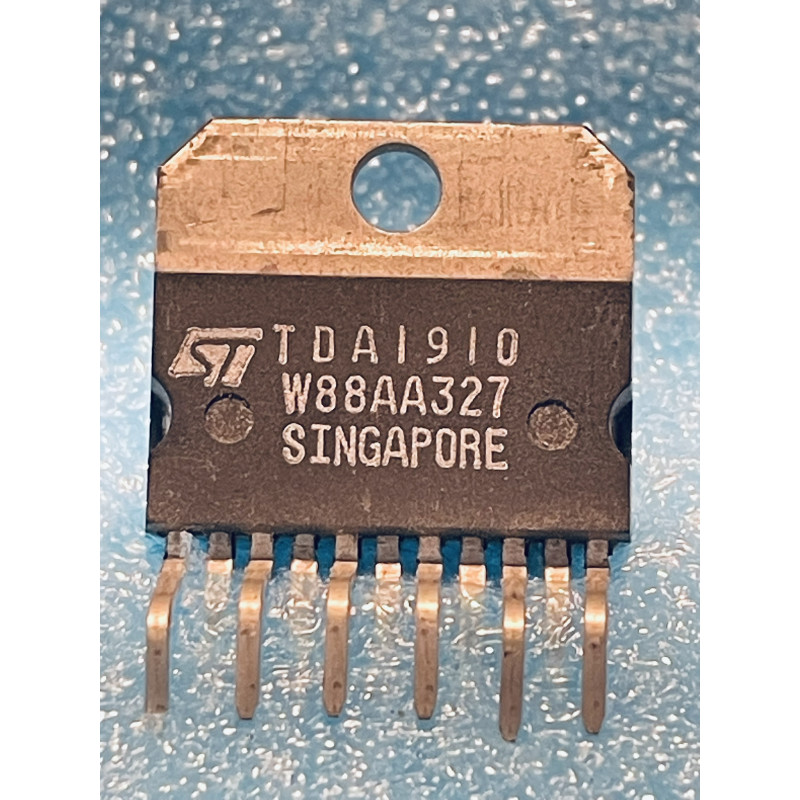

Le TDA1910 est un circuit intégré analogique monolithique de puissance audio de classe B, conçu et fabriqué à partir des années 80 et au cours des années 90 par le constructeur franco-italien STMicroelectronics (SGS-Thomson). Ce composant de puissance adopte le format robuste Multiwatt11 (boîtier plastique vertical doté de 11 broches traversantes alternées et d'une large semelle métallique supérieure perforée pour la fixation sur radiateur).
Il s'agit d'un amplificateur de puissance audio haute fidélité de 10 Watts avec fonction de sourdine intégrée (10W Audio Power Amplifier with Muting). Particulièrement populaire auprès des concepteurs de téléviseurs couleur haut de gamme des années 80/90 (châssis Thomson, Grundig), de récepteurs radio de salon et de moniteurs vidéo, le TDA1910 est réputé pour sa robustesse électrique et sa capacité à fournir un son clair avec un très faible taux de distorsion harmonique. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), essentielle pour restaurer la section amplification finale d'un téléviseur vintage ou d'un équipement audio de collection.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic de l'amplificateur muet (Le piège de la tension de repos et du condo de liaison) : Si l'amplificateur est correctement alimenté sur sa broche 9 mais qu'aucun son ne s'échappe du haut-parleur, effectuez des mesures de tension continue par rapport à la masse. Méthode d'atelier : Mesurez la tension continue directement sur la broche 8 (Output) au repos (sans signal audio). Comme le TDA1910 fonctionne en alimentation simple, sa broche de sortie doit obligatoirement se situer à une tension continue stable égale à exactement la moitié de la tension d'alimentation VCC (soit environ 12V si vous l'alimentez en 24V). Si vous mesurez 0V ou la tension VCC totale sur cette broche, l'étage de puissance interne est détruit. Deuxième cas : Si la tension de repos est correcte (VCC / 2) mais que le haut-parleur reste muet, le gros condensateur chimique de liaison en série avec le haut-parleur (généralement un 1000 uF ou 2200 uF) est probablement sec ou coupé. S'il est sec, il bloque totalement le passage du signal alternatif audio vers la bobine du haut-parleur.
Le piège de l'auto-oscillation haute fréquence (Le sifflement destructeur) : Le TDA1910 possède un gain élevé. Si les condensateurs céramiques de filtrage vieillissent mal, le circuit peut entrer en auto-oscillation à une fréquence inaudible pour l'oreille humaine (au-delà de 20 kHz). L'amplificateur consomme alors un courant maximal, chauffe énormément en quelques secondes et finit par se détruire. Règle de l'art : Inspectez scrupuleusement le réseau de protection (appelé réseau de Boucherot ou Zobel) connecté sur la broche 8 de sortie, composé d'une résistance de faible valeur (généralement 1 Ohm à 4,7 Ohms) câblée en série avec un condensateur de 100 nF vers la masse. Si ce condensateur est micro-fissuré ou si la résistance a brûlé, le circuit n'est plus protégé contre les oscillations. Remplacez-les systématiquement lors de l'installation de la puce NOS.
Précautions mécaniques indispensables lors de l'installation : Le boîtier Multiwatt11 est conçu pour évacuer une quantité importante de chaleur par sa semelle métallique. Cette semelle est physiquement reliée à la broche 5 (Masse générale). Vous pouvez généralement la visser directement sur le radiateur en aluminium de la carte si ce dernier est relié à la masse. Conseil Pro d'atelier : Nettoyez parfaitement l'ancienne pâte thermique séchée sur le radiateur à l'aide d'alcool isopropylique. Appliquez une fine couche homogène de graisse thermique au silicone neuve sur le dos de la puce. Vissez impérativement et fermement le TDA1910 sur son radiateur avant de souder ses 11 broches. Si vous soudez le composant d'abord et que vous forcez sur la vis de fixation ensuite, l'action mécanique va tordre le boîtier, arracher ou micro-fissurer instantanément les pistes de cuivre fines de votre circuit imprimé en bakélite d'époque.
