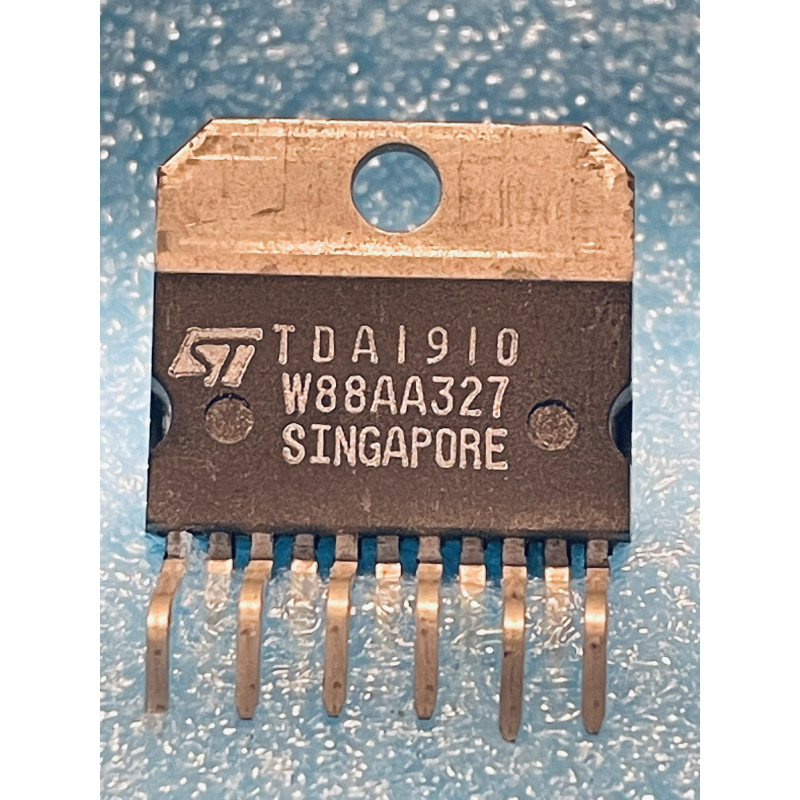

Le TDA1910 (couramment marqué TDA1910 ou TDA 1910) est un circuit intégré analogique monolithique de puissance, conçu et produit à l'origine par le fondeur italien SGS-ATES (devenu SGS-Thomson puis STMicroelectronics). Ce composant historique adopte un boîtier de puissance traversant de type Multiwatt-11 (à 11 broches verticales détrompées, équipé d'une languette métallique supérieure pour fixation directe sur dissipateur thermique).
Il s'agit d'un amplificateur audio haute fidélité de 10 Watts sous 4 Ohms avec fonction de muting intégrée (10W Audio Amplifier with Mute). Conçu à la fin des années 70 et massivement utilisé dans les années 80, le TDA1910 offre une excellente dynamique, une distorsion harmonique très faible et intègre un dispositif de protection thermique ainsi qu'un limiteur de courant contre les courts-circuits en sortie. Sa particularité réside dans sa fonction "Mute" pilotable électroniquement, permettant de couper le son instantanément sans aucun bruit de commutation (clac). On retrouve principalement cette puce dans les étages de sortie audio des téléviseurs de collection, des autoradios d'époque, des récepteurs radio de salon et de petits amplificateurs de guitare ou de monitoring de studio. Géré en qualité New Old Stock (NOS), ce circuit intégré d'origine ST/SGS est une pièce détachée indispensable pour redonner vie à l'étage sonore d'appareils vintages.
Le diagnostic du silence total (Le piège de la commande de Mute sur la broche 6) : C'est la panne classique d'atelier sur les téléviseurs ou récepteurs d'époque. Si les tensions d'alimentation sont parfaites, que le signal audio arrive bien en entrée (broche 7 ou 8 selon le montage) mais qu'aucun son ne sort de la broche 1, contrôlez la tension sur la broche 6 (Mute). Méthode d'atelier : Le circuit de muting interne s'active lorsque la broche 6 est laissée flottante ou tirée vers le bas. Pour libérer le son, la broche 6 doit recevoir une tension de commande positive (généralement supérieure à 1,9 Volt). Si le transistor de commande d'époque sur la carte est défectueux, il maintient la puce en sourdine permanente. Poncez ou dessoudez la commande pour tester si le son revient.
Le piège du condensateur de "Bootstrap" (La perte de puissance et distorsion à fort volume) : Si le TDA1910 fonctionne mais que le son sature dès que vous montez le volume, ou que la dynamique s'effondre, inspectez le condensateur de bootstrap (généralement un chimique de 100 microfarads connecté entre la broche 1 et la broche 10). Conseil d'artisan : Ce condensateur permet d'élever virtuellement la tension d'alimentation de l'étage de sortie pour obtenir l'excursion maximale du signal audio. S'il est desséché ou présente une résistance série (ESR) trop haute, le signal va écrêter très tôt. Remplacez-le systématiquement par un condensateur de haute qualité à 105 degrés Celsius.
La règle de sécurité concernant la languette métallique (Masse mécanique) : La languette de fixation métallique supérieure (le "tab") du boîtier Multiwatt-11 est reliée en interne à la broche 5 (Masse / GND) de la puce. La règle de l'art : Si le dissipateur thermique (radiateur) de l'appareil est également relié à la masse générale du châssis, vous pouvez visser le TDA1910 directement dessus avec une simple noisette de pâte thermique propre. En revanche, si le radiateur est isolé ou relié à un autre potentiel, utilisez impérativement un kit d'isolation d'atelier (canon isolant en plastique pour la vis et feuille de mica ou de silicone thermo-conductrice) pour éviter un court-circuit destructeur.
Précautions de brasage et contraintes thermiques du boîtier Multiwatt-11 : Les broches d'un composant de puissance traversant comme le TDA1910 sont larges et exigent un apport de chaleur important pour obtenir une belle soudure. Cependant, les pistes de cuivre des cartes des années 80 sont très fragiles. Nettoyez soigneusement la zone à l'alcool isopropylique. Fixez d'abord solidement le composant sur son dissipateur thermique mécanique avant de souder les pattes, afin d'éviter tout stress mécanique ou torsion sur les soudures neuves. Réglez votre fer d'atelier à 320 degrés Celsius maximum et réalisez les joints de brasure un à un en laissant refroidir quelques secondes entre chaque broche pour ne pas propager une chaleur excessive vers le silicium précieux de ta pièce NOS d'époque.
