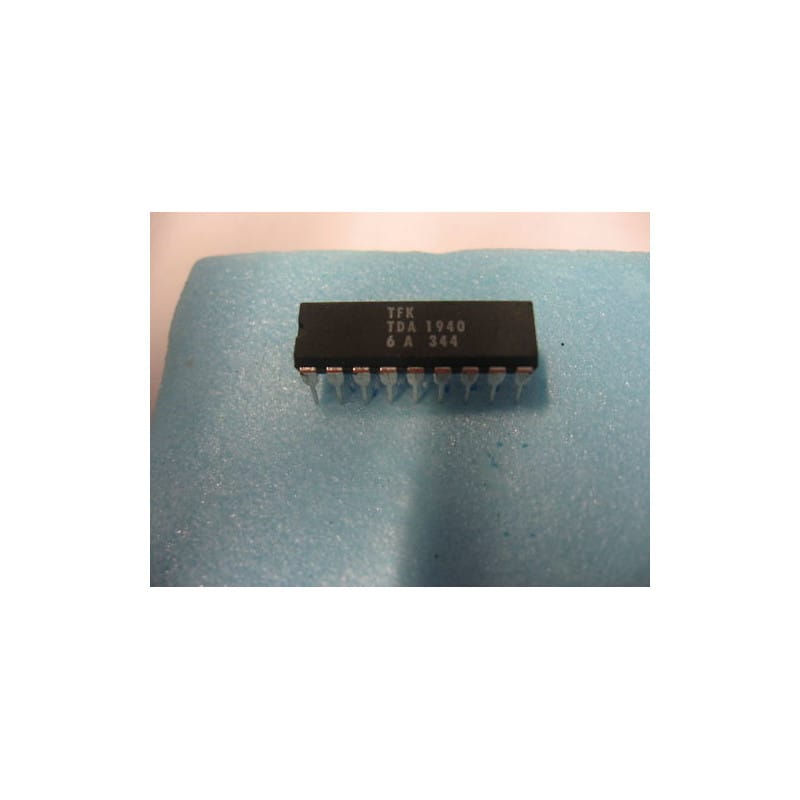

Le circuit intégré monolithique TDA1940 (développé et produit par AEG-Telefunken / TFK) est un processeur complet de synchronisation et de pilotage d'étage de déflexion horizontale (balayage ligne) pour téléviseurs couleur et moniteurs vidéo cathodiques (CRT). Il intègre l'ensemble des fonctions de traitement du signal de synchro : séparateur de synchro, oscillateur ligne haute stabilité, double boucle de verrouillage de phase (PLL 1 pour la synchronisation du signal vidéo et PLL 2 pour la compensation du temps de commutation du transistor de puissance ligne), conformateur d'impulsions de commande et circuits de sécurité contre les surtensions THT. Pièce d'origine neuve de stock ancien (New Old Stock), idéale pour la maintenance de châssis TV vintage et d'écrans d'arcade.
Double Boucle PLL Haute Précision : La première boucle verrouille l'oscillateur sur le signal vidéo composite (CVBS), tandis que la seconde compense les dérives thermiques et les retards de commutation du transistor final de ligne.
Sécurité Intégrée du Châssis : Coupe immédiatement les impulsions de commande du driver ligne en cas de dépassement de tension sur le transformateur THT, protégeant ainsi le transistor de puissance et le tube cathodique.
Insensibilité aux Parasites : Excellent filtrage du bruit sur les tops de synchro, garantissant une image stable sans décrochage horizontal ni effet de drapeau (flagging).
Format Traversant DIP-18 Standard : Remplacement direct sur les circuits imprimés d'origine sans modification mécanique.
Absence totale de haute tension (THT) alors que l'alimentation principale du châssis est correcte (absence d'impulsions de découpage sur la base du driver ligne).
Perte de synchronisation horizontale : l'image est déchirée en diagonale ou striée de bandes obliques impossibles à caler.
Image décalée horizontalement avec repli sur le bord gauche ou droit (dérive de la phase 2).
Mise en sécurité immédiate du téléviseur au démarrage par déclenchement intempestif du circuit de protection interne.
Repérage & Montage sur Support : Respecter le détrompeur de la broche 1. L'utilisation d'un support tulipe DIP-18 est recommandée pour préserver le composant neuf de la chaleur du fer à souder.
Contrôle des Condensateurs & Résistances de Base : Remplacer les condensateurs chimiques de filtrage associés au TDA1940 et vérifier la résistance de polarisation du transistor driver avant remise sous tension.
Vérification du Transistor Ligne : S'assurer de l'état du transistor de puissance horizontal (BU508/BU208 ou équivalent) et des diodes de récupération/snubber afin d'éviter d'endommager le nouveau CI par un retour de surtension.
Composants Électroniques & Semi-conducteurs / Circuit Intégré TDA1940 DIP-18 TFK Telefunken / Système déflexion et oscillateur horizontal TV / Pièce neuve d'origine.
