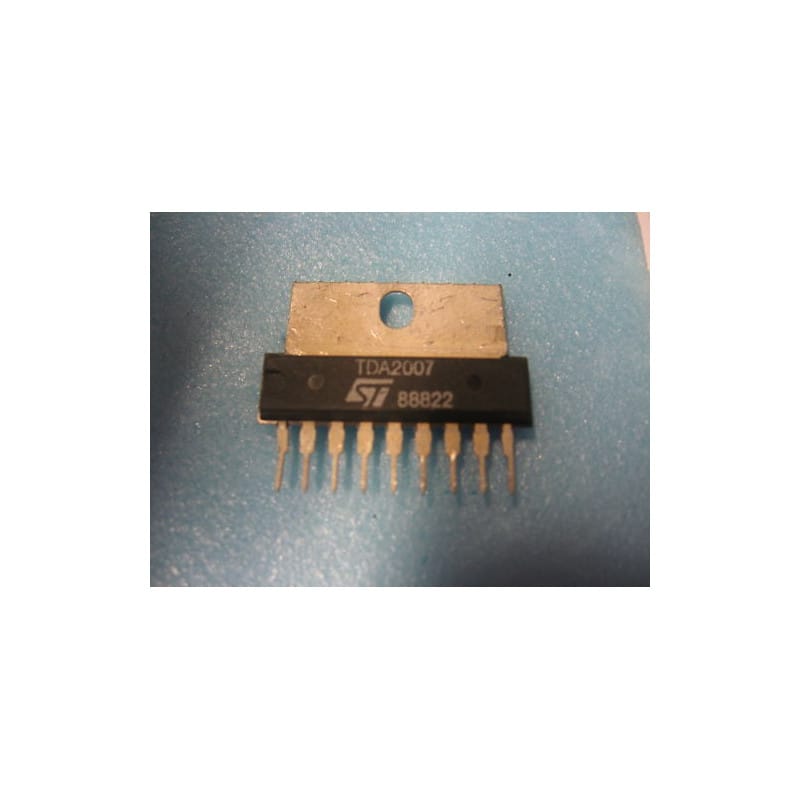

Le circuit intégré monolithique TDA2007 (développé et fabriqué par SGS-Thomson / STMicroelectronics) est un double amplificateur de puissance audio de classe AB conçu pour les téléviseurs couleur stéréophoniques, les postes radio Hi-Fi et les systèmes audio compacts. Intégré dans un boîtier vertical SIL-9 muni d'une ailette métallique de refroidissement, il délivre jusqu'à 2 x 6 W sous 4 ohms (ou peut être configuré en pont BTL pour une puissance accrue en mono) avec un très faible taux de distorsion et un minimum de composants passifs externes. Pièce d'origine neuve de stock ancien (New Old Stock).
Véritable Architecture Stéréo Monopuce : Deux canaux audio totalement indépendants sur une seule puce, réduisant l'encombrement sur le circuit imprimé et simplifiant le routage.
Excellente Dynamique & Séparation des Voies : Très faible distorsion harmonique en régime d'écoute normal et très bonne réjection de la diaphonie (channel separation) entre voies gauche et droite.
Format SIL-9 Vertical Compact : Encombrement réduit sur le PCB facilitant le plaquage direct de l'ailette sur un dissipateur thermique ou la structure métallique du châssis.
Faible Consommation au Repos : Rendement thermique élevé en classe AB limitant l'échauffement sous charge modérée.
Absence complète de son sur l'un ou les deux canaux audio du téléviseur/amplificateur.
Son étouffé, saturé ou haché avec bruits de crépitement dès que le volume augmente.
Présence d'une composante continue destructrice en amont des condensateurs électrolytiques de sortie vers les haut-parleurs.
Échauffement thermique anormal immédiat dès la mise sous tension de l'appareil.
Dissipation Thermique Obligatoire : Ne jamais faire fonctionner le TDA2007 sans radiateur. Appliquer une fine pellicule de pâte thermique au dos de l'ailette métallique avant serrage mécanique.
Remplacement des Condensateurs Électrolytiques : Remplacer systématiquement les condensateurs de liaison de sortie haut-parleur (généralement 1 000 µF à 2 200 µF / 25 V) et les condensateurs de bootstrap pour préserver le composant neuf et éliminer toute distorsion résiduelle.
Soudure : Utiliser un fer thermorégulé à 300°C maximum et souder rapidement les 9 broches pour éviter tout stress thermique interne.
Composants Électroniques & Semi-conducteurs / Circuit Intégré TDA2007 SIL-9 STMicroelectronics / Double Amplificateur Audio BF Stéréo 2x6W / Composant neuf d'origine.
