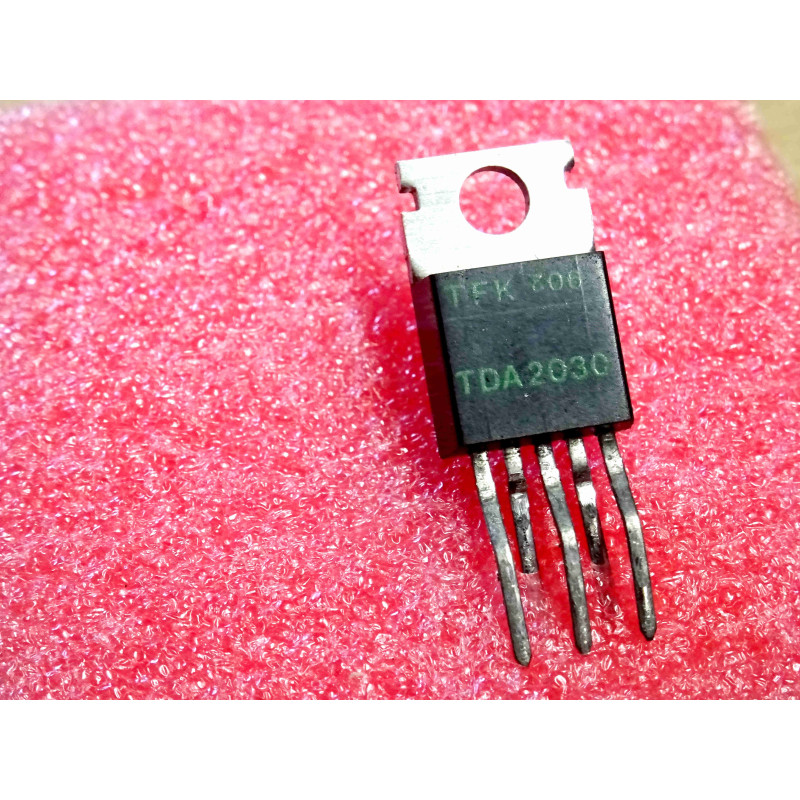

Le TDA2030 (ici proposé sous la marque historique allemande Telefunken, siglée TFK) est un circuit intégré analogique monolithique légendaire de l'audio haute-fidélité. Présenté dans son boîtier d'origine à 5 broches de type Pentawatt (boîtier vertical ou horizontal muni d'une semelle métallique de fixation), ce composant d'origine authentique et neuf de stock (NOS) est un amplificateur de puissance audio de classe AB.
Initialement développé par SGS-Thomson mais produit sous licence par Telefunken avec des standards de fabrication rigoureux, le TDA2030 est capable de fournir une puissance de sortie de 14 Watts (efficaces / RMS) sous une charge de 4 Ohms, ou 9 Watts sous 8 Ohms, avec une distorsion harmonique très faible. Il a équipé une quantité phénoménale de systèmes audio des années 80 et 90 : amplis de guitare d'entraînement, téléviseurs stéréo haut de gamme, enceintes de monitoring actives de studio et kits Hi-Fi d'époque.
Puissance d'écoute confortable : Délivre typiquement 14W RMS sous 14V à 16V d'alimentation double, parfait pour de petites enceintes d'époque ou de petits instruments.
Double type d'alimentation : Très flexible, il peut être câblé en alimentation simple (jusqu'à 36V) ou en alimentation symétrique (jusqu'à plus ou moins 18V).
Protections d'origine intégrées : Comporte une protection thermique automatique (limiteur de courant de surcharge) et une protection contre les courts-circuits en sortie à la masse, rendant la puce extrêmement robuste face aux erreurs d'atelier.
Courant de sortie élevé : Capable de délivrer des pics de courant allant jusqu'à 3,5 Ampères pour piloter des charges réactives comme les haut-parleurs sans s'effondrer.
Le diagnostic classique "Absence totale de son, fort ronflement à 50Hz ou échauffement immédiat" :
Si votre amplificateur d'époque reste muet ou si la membrane du haut-parleur est aspirée ou poussée au maximum dès la mise sous tension :
Mesure critique de la tension continue en sortie (Pin 4) :
En alimentation symétrique (+/-V) : Hors signal, la tension mesurée sur la broche 4 (sortie) doit être strictement égale à 0 Volt (à quelques millivolts près).
En alimentation simple (+V) : La tension sur la broche 4 (avant le condensateur de liaison de sortie) doit être égale à exactement la moitié de la tension d'alimentation (Vcc / 2).
Si vous mesurez la tension positive ou négative totale du rail sur cette broche, l'un des transistors de l'étage de puissance interne a claqué. Remplacez le TDA2030.
Vérification des diodes de protection de sortie (Diodes de roue libre) : Le schéma classique du TDA2030 impose l'utilisation de deux diodes externes (généralement des 1N4001 ou 1N4002) connectées entre la sortie (pin 4) et les rails d'alimentation (pins 3 et 5). Ces diodes protègent la puce contre les retours de force contre-électromotrice produits par la bobine du haut-parleur. Si l'une de ces diodes est en court-circuit, l'amplificateur chauffera instantanément et se mettra en sécurité thermique ou détruira le fusible.
Contrôle du réseau de stabilisation (Réseau de Zobel) : Une résistance (généralement de 1 Ohm) connectée en série avec un condensateur de 100 nF ou 220 nF est câblée entre la broche de sortie (pin 4) et la masse. Si ce condensateur d'époque est coupé ou si la résistance a brûlé, l'amplificateur entrera en oscillation haute fréquence inaudible (ultra-sons), ce qui le fera chauffer de manière excessive au repos en quelques secondes.
Précautions de manipulation et de montage d'époque :
Isolation du dissipateur (Radiateur) : Étant donné que la semelle métallique arrière du TDA2030 est reliée en interne à la broche d'alimentation négative (Pin 3), vous devez impérativement utiliser un kit d'isolation d'époque (canon isolant en plastique pour la vis de fixation et feuille de mica ou de silicone isolante) si le radiateur en aluminium de votre châssis est relié à la masse générale de l'appareil. Un oubli créera un court-circuit franc sur l'alimentation négative.
Pâte thermique indispensable : Nettoyez parfaitement l'ancienne graisse thermique sur le dissipateur d'origine et appliquez une fine couche homogène de pâte thermique neuve avant de visser le composant. Ne serrez pas trop fort pour éviter de déformer la semelle en cuivre.
