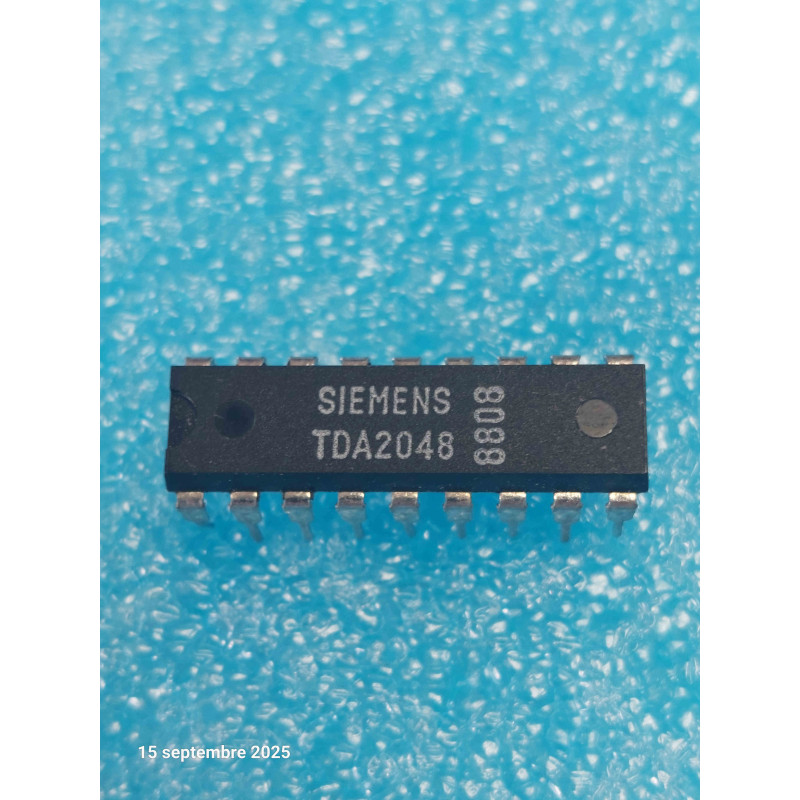

Le TDA2048 est un circuit intégré d'époque spécialisé pour le traitement des signaux analogiques, développé par Siemens Semiconductors (aujourd'hui Infineon). Logé dans un boîtier DIP18 standard à 18 broches traversantes, ce composant est un processeur de son quasi-parallèle multistandard conçu pour les téléviseurs et récepteurs monophoniques.
Il regroupe sur une seule puce le traitement de la fréquence intermédiaire (FI) et la démodulation du signal audio pour la télévision, gérant notamment la démodulation AM (Amplitude Modulation) ou FM selon les normes d'époque. C'est une pièce New Old Stock (NOS) d'époque hautement spécifique, indispensable pour la restauration à l'identique de châssis de téléviseurs cathodiques (CRT) rétro des années 80 et 90 ou de certains moniteurs d'arcade et récepteurs broadcast allemands.
Note technique :
Architecture Quasi-Parallèle : L'avantage de l'architecture quasi-parallèle du TDA2048 par rapport aux circuits à interporteuse classiques réside dans la séparation précoce des signaux de vision (vidéo) et de son. Cela permettait d'éliminer le phénomène de "buzz" audio provoqué d'époque par les variations de contraste de l'image (phénomène d'intermodulation vidéo-audio sur les blancs intenses).
Traitement AM Dédié : Contrairement aux simples démodulateurs FM, ce composant intègre un démodulateur AM très stable, indispensable d'époque pour le traitement du son de la norme française L (système SECAM) ou pour certains standards radio spécifiques.
Conseils Pro :
Le piège de la boucle de masse RF (Sensibilité aux parasites) : S'agissant d'un circuit mélangeur/amplificateur à haute fréquence opérant sur les fréquences intermédiaires de télévision, le TDA2048 est extrêmement chatouilleux sur le plan du câblage. Si vous remplacez ce composant sur un châssis d'époque, assurez-vous que les blindages métalliques autour de la section FI et que le condensateur de découplage de l'alimentation générale (100 nF céramique) sont parfaitement soudés. Une mauvaise masse provoquera des sifflements ou un souffle permanent sur le haut-parleur.
Ne pas forcer les inductances de réglage (Trimmers FI) : Autour de cette puce d'origine Siemens se trouvent généralement de petits transfos FI (bobinages sous cages blindées). Si le son de la TV d'époque est distordu après remplacement du circuit intégré, n'ajoutez pas d'erreur en tournant les noyaux de ferrite à l'aveugle. Utilisez exclusivement un tournevis d'alignement non inductif en plastique (anti-statique) et procédez par micro-ajustements sous contrôle d'un oscilloscope ou d'un générateur de mire.
