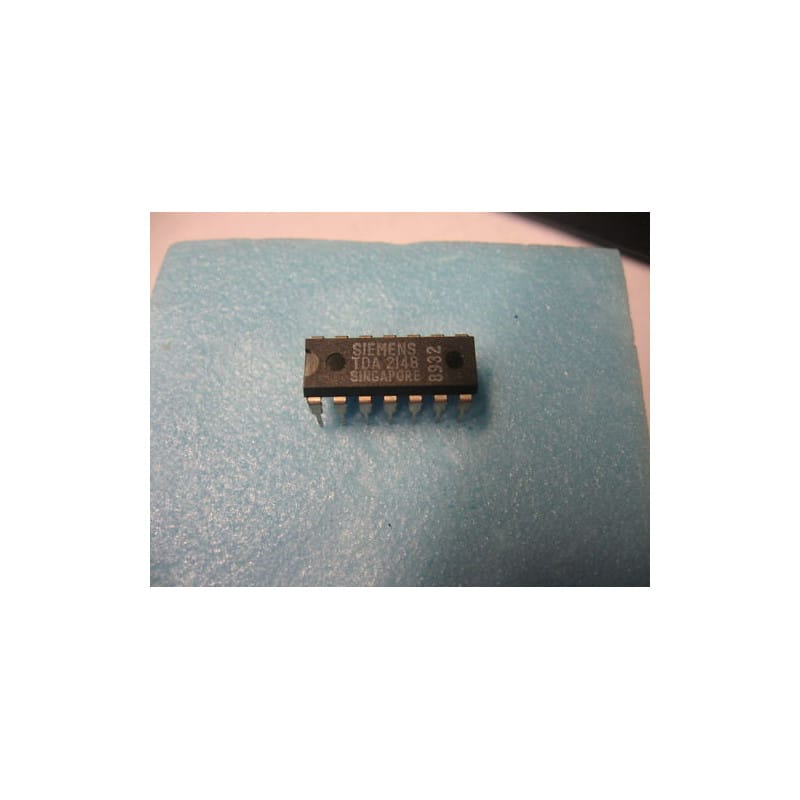

Le circuit intégré monolithique TDA2148 (développé et fabriqué par Siemens Semiconductors) est un étage de traitement moyenne fréquence (FI / Fréquence Intermédiaire) spécialisé dans la réception et la démodulation du son en modulation d'amplitude (AM). Conçu principalement pour les téléviseurs multistandards (notamment pour la norme française SECAM L/L' à porteuse son AM à 39,2 MHz / 6,5 MHz et certains standards européens), il intègre un amplificateur FI régulé à grand gain, un détecteur AM quasi-synchrone ou d'enveloppe à très faible distorsion, ainsi qu'une boucle de commande automatique de gain (CAG / AGC). Pièce d'origine neuve de stock ancien (New Old Stock).
Spécifique Norme Son AM (Norme L) : Traite avec précision le son des émissions TV diffusées en modulation d'amplitude, garantissant une séparation optimale de la vidéo et une excellente dynamique audio.
Grande Plage Dynamique de CAG : Maintient un niveau de sortie audio constant et sans saturation, que le signal d'antenne reçu soit très faible ou très puissant.
Faible Taux d'Intermodulation Vidéo-Son : Excellente réjection des bruits de trame (ronflement 50 Hz résiduel ou buzz d'image) dans la voie audio.
Format DIP-14 Standard : Remplacement direct broche à broche sur les platines FI son des téléviseurs CRT d'époque.
Absence complète de son en réception TV analogique (norme L) alors que l'image est parfaite et que l'ampli de puissance final fonctionne.
Son très faible, noyé dans le souffle ou fortement distordu / nasillard.
Présence d'un bourdonnement ou sifflement important modulé par la luminosité de l'image (défaut de réjection vidéo dans l'étage FI).
Absence de régulation du volume selon la chaîne reçue (boucle CAG interne hors service).
Montage sur Support : L'utilisation d'un support tulipe DIP-14 est fortement conseillée pour éviter de surchauffer la puce lors du soudage et faciliter l'alignement des bobines FI.
Réglage des Circuits Accordés : Ne pas dérégler les noyaux des selfs/transfos FI associés avant d'avoir remplacé le composant défaillant.
Contrôle des Condensateurs Périphériques : Remplacer les condensateurs de filtrage et de découplage de la ligne CAG et d'alimentation autour du CI pour assurer une démodulation stable.
Composants Électroniques & Semi-conducteurs / Circuit Intégré TDA2148 DIP-14 Siemens / Démodulateur FI son AM Télévision / Pièce neuve d'origine.
