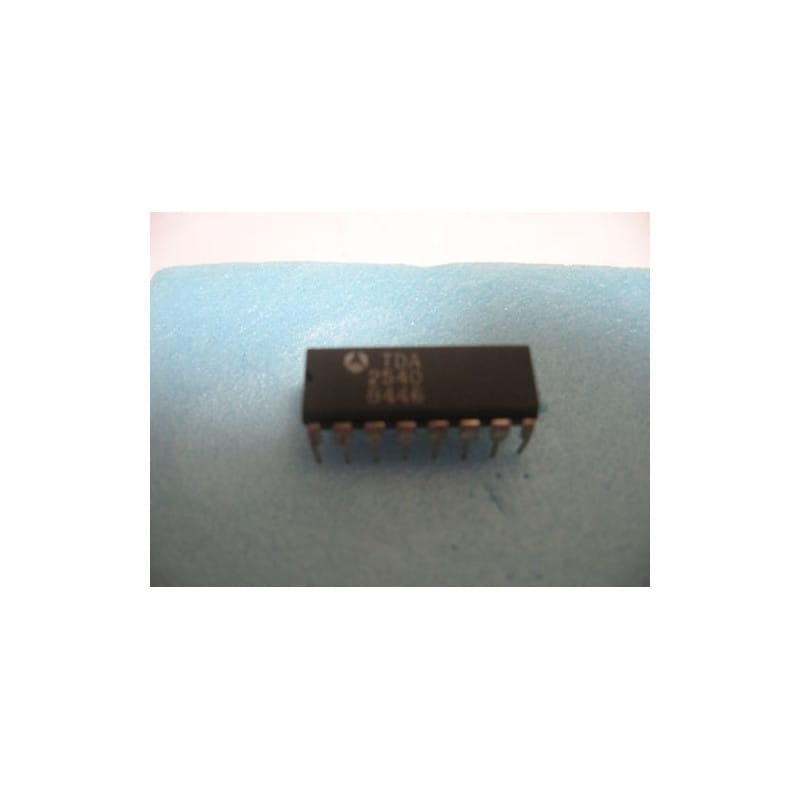

Le TDA2540 (conçu par le fabricant Thomson) est un circuit intégré de traitement du signal FI (Fréquence Intermédiaire) vidéo, largement utilisé dans les récepteurs de télévision analogique. Il assure les fonctions fondamentales de démodulation vidéo pour les signaux à modulation négative, garantissant une stabilité de contraste et une excellente immunité aux interférences.
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 16 broches (DIP16 / DIL16).
Architecture FI Vidéo : Démodulateur haute performance optimisé pour les standards de télévision analogique.
Fonctions Intégrées : Amplificateur FI, détection vidéo, contrôle automatique de gain (AGC) et amplificateur de sortie vidéo.
Qualité Thomson : Réputé pour sa fiabilité dans les châssis TV cathodiques, offrant une gestion précise des signaux de luminance.
Diagnostic Express (Image instable ou perte de contraste) :
AGC (Contrôle automatique de gain) : Si l'image semble saturer ou présente un bruit excessif, vérifiez la ligne AGC du TDA2540. Une dérive des composants passifs associés à cette broche est la cause la plus courante de pannes de contraste.
Découplage FI : Assurez-vous que les condensateurs de filtrage sur la ligne FI sont en parfait état. Toute ESR élevée sur ces composants peut induire des instabilités ou des oscillations dans la chaîne de démodulation.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est fortement recommandé pour protéger ce composant NOS lors de la soudure et faciliter une maintenance ultérieure.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La propreté du PCB autour des broches FI est critique pour éviter les capacités parasites ou les courants de fuite, qui pourraient dégrader la réponse en fréquence et la qualité de la démodulation.
