Le TDA2549 (conçu par le fabricant Philips) est un circuit intégré de traitement de signal très complet pour les récepteurs de télévision couleur. Il s'agit d'une version évoluée intégrant, en plus des fonctions classiques de démodulation FI vidéo, des capacités étendues de traitement du signal et de synchronisation, optimisant la qualité de l'image dans les châssis TV analogiques de haut de gamme.

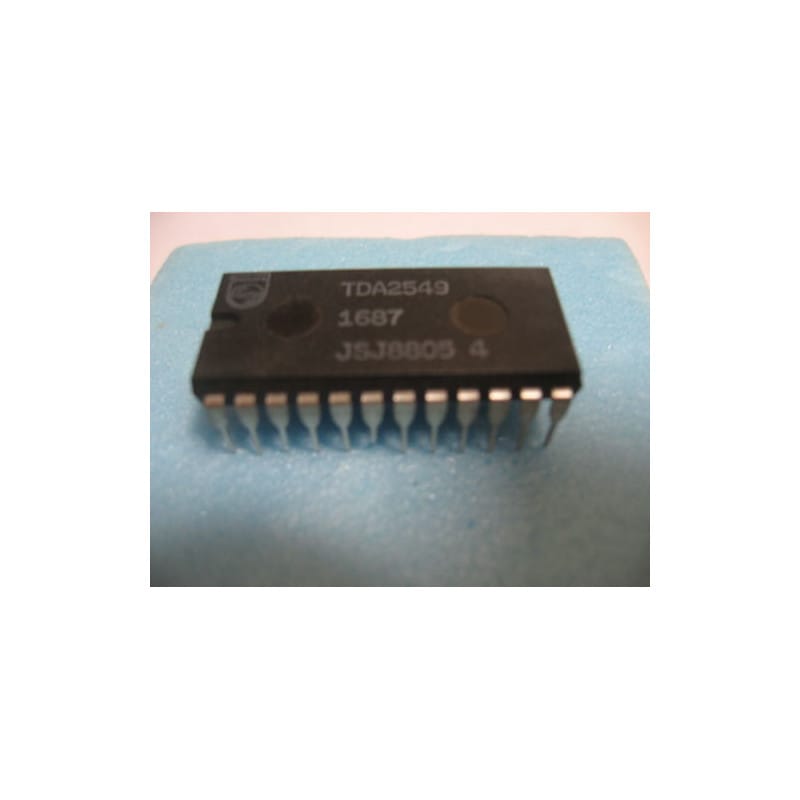

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 24 broches (DIP24 / DIL24).
Architecture FI Vidéo et Synchro : Combine l'amplification FI, la démodulation synchrone (pour une haute linéarité) et une gestion sophistiquée des signaux de synchronisation.
Fonctions Intégrées : Amplificateur FI, détection vidéo, contrôle automatique de gain (AGC) à réponse rapide, et circuits de synchronisation performants pour une stabilité d'image accrue.
Qualité Philips : Composant emblématique des châssis Philips et partenaires, réputé pour son immunité au bruit et sa fiabilité thermique dans les téléviseurs couleur complexes.
Diagnostic Express (Instabilité d'image ou perte de contraste) :
AGC (Contrôle automatique de gain) : Si l'image souffre de variations de contraste ou de bruit, vérifiez la ligne AGC du TDA2549. Une dérive des composants passifs (résistances de polarisation ou condensateurs de filtrage) connectés à cette broche est une cause fréquente de panne sur ce type de circuit intégré complexe.
Découplage FI : La complexité du TDA2549 impose des conditions de découplage strictes. Assurez-vous que les condensateurs de découplage sur les broches d'alimentation (Vcc) et les lignes FI sont neufs, car une ESR élevée sur ces composants peut induire des instabilités ou des oscillations dans la chaîne de démodulation.
Recommandations de Montage :
Support DIP24 : L'usage d'un support tulipe est impératif pour ce boîtier à 24 broches afin de protéger ce composant NOS des contraintes thermiques lors de la soudure et faciliter une maintenance ultérieure.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La densité des broches sur un DIP24 favorise les ponts de flux invisibles ; la propreté est cruciale pour éviter les fuites de courant sur les entrées haute impédance, garantissant ainsi la pleine stabilité des fonctions de synchronisation.
