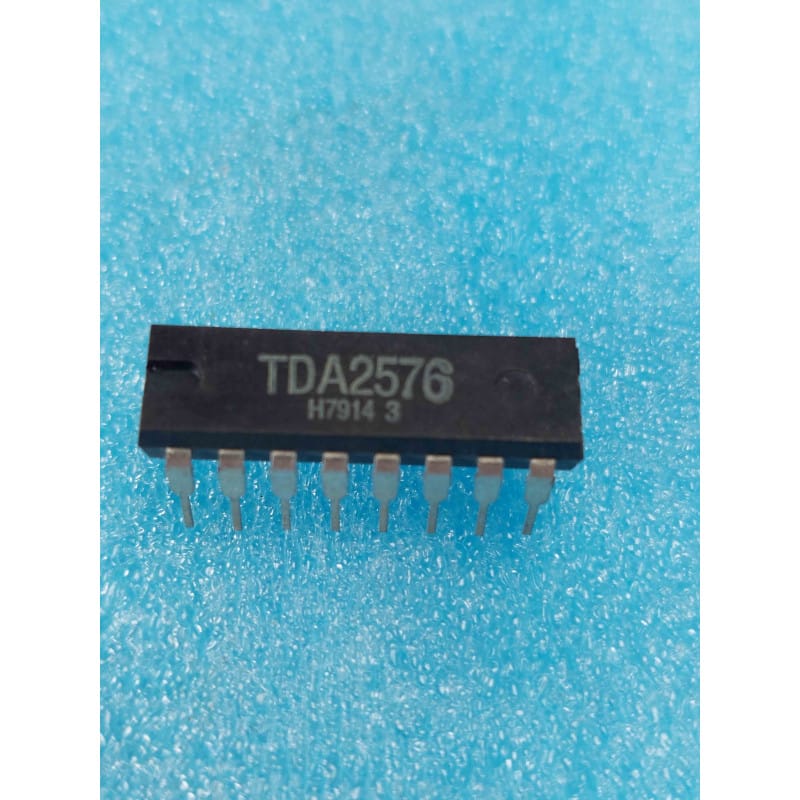

Le TDA2576 (marqué TDA2576 avec le logo de l'écu Philips, de Signetics ou de Mullard) est un circuit intégré de déflexion analogique monolithique d'époque, conçu et fabriqué en Europe par Philips Semiconductors. Ce grand standard des architectures de balayage d'écrans adopte le format d'un boîtier plastique traversant standard DIP16 (16 broches, corps étroit de 300 mils).
Le préfixe TDA l'inscrit directement dans la lignée des circuits intégrés grand public à fonctions dédiées pour la télévision et la vidéo.
Il s'agit d'un processeur de synchronisation, séparateur de top et oscillateur de balayage horizontal et vertical pour moniteurs et TV (Horizontal / Vertical Sync Processor and Oscillator, lot d'origine Philips, boîtier DIP16). Conçu pour extraire avec précision les informations de synchronisation à partir du signal vidéo composite, le TDA2576 intègre sur sa puce un séparateur de synchro à seuil fixe, un circuit de boucle à verrouillage de phase (PLL) pour l'oscillateur horizontal, un diviseur de fréquence interne pour la base de temps verticale, ainsi qu'un générateur de rampe. Son rôle critique est de fournir des impulsions de commande parfaitement synchronisées aux étages de puissance de déflexion (les puces de puissance verticale et les transistors de ligne/THT). On retrouve exclusivement ce circuit intégré au cœur des platines de traitement vidéo des téléviseurs cathodiques (CRT) de génération 80/90, ainsi que dans les moniteurs de bornes d'arcade (châssis vintages de type Hantarex, Wells Gardner) et l'instrumentation à tube de collection. Géré en qualité New Old Stock (NOS), ce composant d'origine Philips est une pièce de rechange indispensable pour restaurer la géométrie et la stabilité d'affichage de vos écrans à tube.
Le diagnostic du symptôme "Image qui défile verticalement" ou "Déchirure horizontale" : C'est la panne classique d'établi sur les moniteurs équipés du TDA2576. Si l'image n'est plus stable du tout, qu'elle tourne sans fin de haut en bas ou qu'elle se déchire en lignes obliques (perte d'accroche de la PLL), examinez la périphérie de la puce. Méthode d'atelier : Le TDA2576 a besoin d'un signal vidéo composite propre. Vérifiez à l'oscilloscope que les tops de synchro arrivent bien sur la broche d'entrée. Si le signal d'entrée est parfait mais que l'oscillateur libre ne parvient pas à se caler malgré l'ajustement des potentiomètres d'époque, inspectez les condensateurs à film (souvent de type polystyrène ou MKT) connectés aux broches de la boucle de filtrage de la PLL. Si les composants passifs sont sains, la section PLL interne a dérivé ou subi un choc électrique. Remplacez le circuit par ton exemplaire Philips NOS.
Le piège des retours de haute tension depuis l'étage de ligne : Le TDA2576 est indirectement couplé à l'étage du transformateur de lignes (THT) via la broche de rétroaction (Flyback pulse / Sandcastle). Si le transistor de lignes (BU508 ou similaire) a claqué par le passé en créant un amorçage, la pointe de haute tension remonte la ligne de rétroaction et détruit instantanément la logique interne du TDA2576. Avant de placer ta puce NOS, assurez-vous que les diodes zener de protection d'époque situées sur cette ligne n'ont pas été pulvérisées ou mises en court-circuit.
Installation impérative sur support de précision DIP16 : Les platines de déflexion des moniteurs CRT chauffent énormément en fonctionnement. Pour protéger ce silicium d'époque lors du montage et simplifier la maintenance future, ne soudez pas directement la puce. Installez un support tulipe DIP16 de haute qualité à contacts dorés. Brasez le support vide sur la carte (panne réglée à 310 degrés Celsius maximum), nettoyez soigneusement la zone à l'alcool isopropylique pour enlever les résidus de flux conducteurs (qui fausseraient la précision des oscillateurs RC externes), puis insérez délicatement le TDA2576 à froid.
