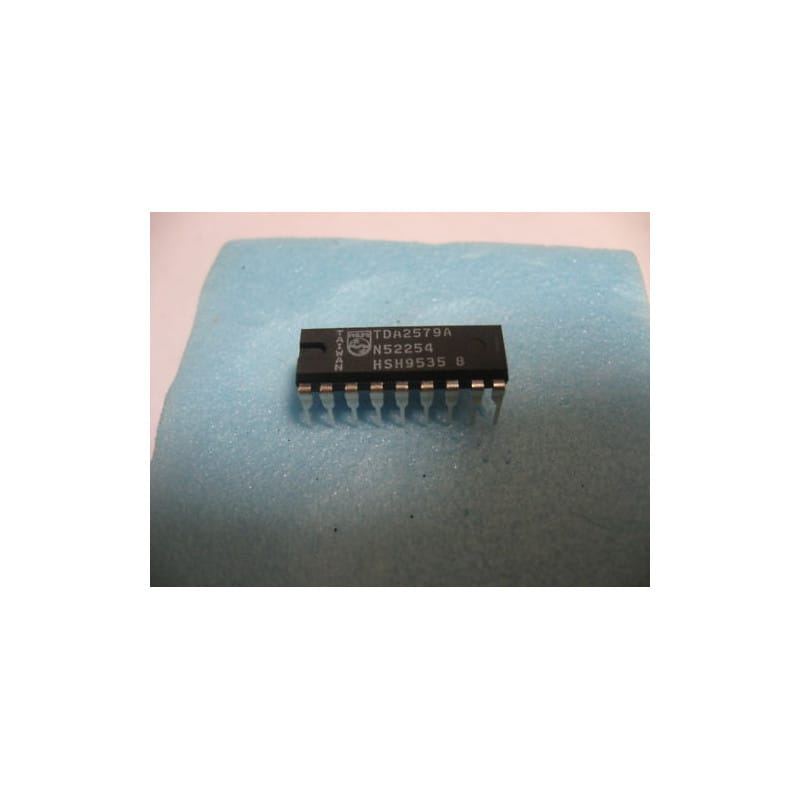

Le TDA2579A (conçu par le fabricant Philips) est un circuit intégré de traitement de signal constituant le cœur de l'étage de déviation des téléviseurs et moniteurs cathodiques (CRT). Il est dédié à la synchronisation des balayages horizontal (ligne) et vertical (trame), extrayant les signaux nécessaires depuis la vidéo composite pour piloter les étages de puissance de l'écran.
Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 16 broches (DIP16 / DIL16).
Séparateur de Synchronisation : Extrait avec précision les impulsions de synchronisation horizontale et verticale à partir du signal vidéo composite entrant.
Génération de Balayage : Intègre les oscillateurs (Ligne et Trame) contrôlés par des boucles à verrouillage de phase (PLL) pour garantir une image parfaitement stable.
Impulsion "Sandcastle" (Château de sable) : Génère ce signal complexe et indispensable pour le calage du niveau de noir (clamping) et le blanking dans les étages de traitement de la chrominance.
Fiabilité Philips : Véritable standard industriel, ce composant est réputé pour sa robustesse et équipait une part colossale des châssis européens des années 80 et 90.
Diagnostic Express à l'Établi (Absence de THT ou défaut de balayage) :
Panne de démarrage (Pas de THT) : Si le téléviseur reste en veille ou "sécurise", vérifiez le signal d'attaque horizontal (H-Drive) en sortie du TDA2579A. Une absence de signal indique souvent une dérive des condensateurs du circuit RC de l'oscillateur ligne, ou une coupure de l'alimentation de démarrage du circuit (Start-up supply).
Défaut d'amplitude ou ligne blanche horizontale : Si le balayage vertical est défectueux, vérifiez la sortie de commande trame (V-Drive). Assurez-vous que l'amplificateur de puissance vertical situé en aval (très souvent un TDA3653 ou TDA3654 dans les châssis Philips) n'est pas défectueux, car un court-circuit sur ce dernier peut écrouler le signal du TDA2579A.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est fortement recommandé. Les étages de déviation sont soumis à de fortes contraintes thermiques et électriques ; un montage sur support facilite grandement la maintenance future.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est absolument impératif après soudure. L'oscillateur horizontal fonctionne à des fréquences précises (15.625 kHz) et est piloté par des impédances élevées. La moindre résistance parasite créée par un résidu de flux entre les broches peut désaccorder la PLL, provoquant des déchirements d'image ou la destruction du transistor ligne par mauvaise commutation.
