Le TDA2581 (conçu par le fabricant Philips) est un circuit intégré spécialisé dans la gestion de la synchronisation horizontale et le contrôle des alimentations à découpage (SMPS) pour les téléviseurs et moniteurs cathodiques. Il est conçu pour assurer une régulation précise de la tension tout en maintenant une synchronisation parfaite avec le signal vidéo.

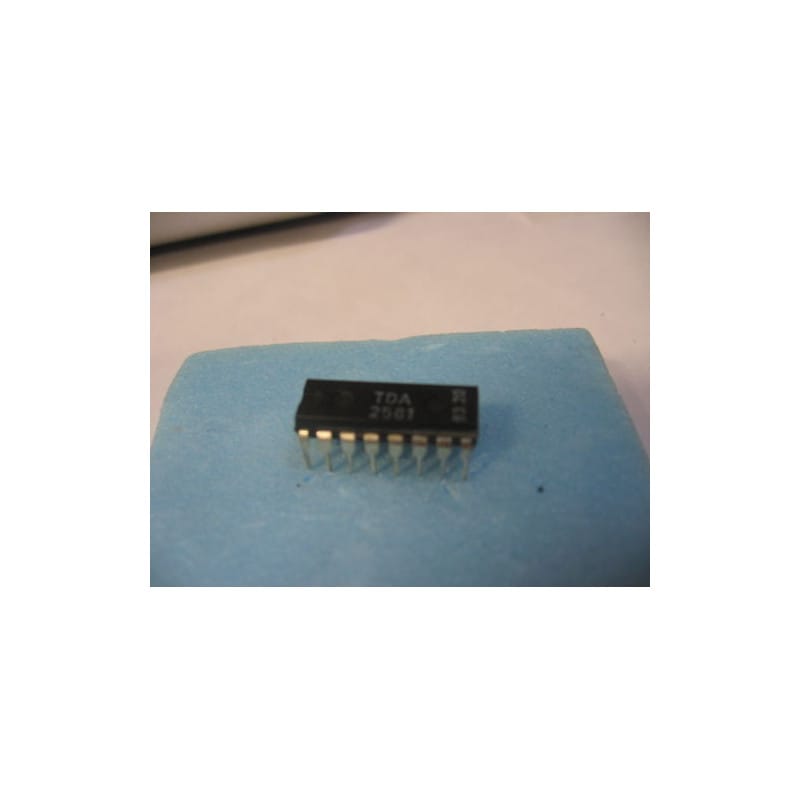

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 16 broches (DIP16 / DIL16).
Architecture Duale : combine la génération de balayage ligne (oscillateur/driver) et les fonctions de contrôle PWM (Pulse Width Modulation) pour les alimentations à découpage.
Sécurité Intégrée : Inclut des fonctionnalités de protection contre les surintensités et les surtensions, critiques pour la survie des étages de puissance THT et des transistors de découpage.
Stabilité Philips : Composant largement utilisé dans les châssis TV des années 80/90, reconnu pour sa capacité à maintenir une fréquence ligne stable malgré les variations de charge de l'alimentation.
Diagnostic Express (Absence de démarrage ou alimentation instable) :
Séquence de démarrage : Le TDA2581 est souvent piloté par une tension de démarrage externe. Si l'alimentation ne démarre pas, vérifiez la résistance de "start-up" (souvent une résistance de forte valeur située sur le primaire) et la tension présente sur la broche Vcc du CI.
Boucle de régulation : Si la tension de sortie de l'alimentation est trop haute ou trop basse, examinez la broche de rétroaction (Feedback). Un optocoupleur défaillant ou un condensateur de filtrage fatigué dans la boucle de régulation est la cause la plus fréquente de défaillance.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est fortement recommandé pour protéger ce composant NOS lors de la soudure et faciliter une maintenance ultérieure.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. Comme ce circuit pilote des fréquences de découpage élevées, toute trace de flux de soudure peut induire des parasites sur les entrées de contrôle de fréquence, provoquant un sifflement anormal du transformateur de découpage ou une instabilité de la tension de sortie.
