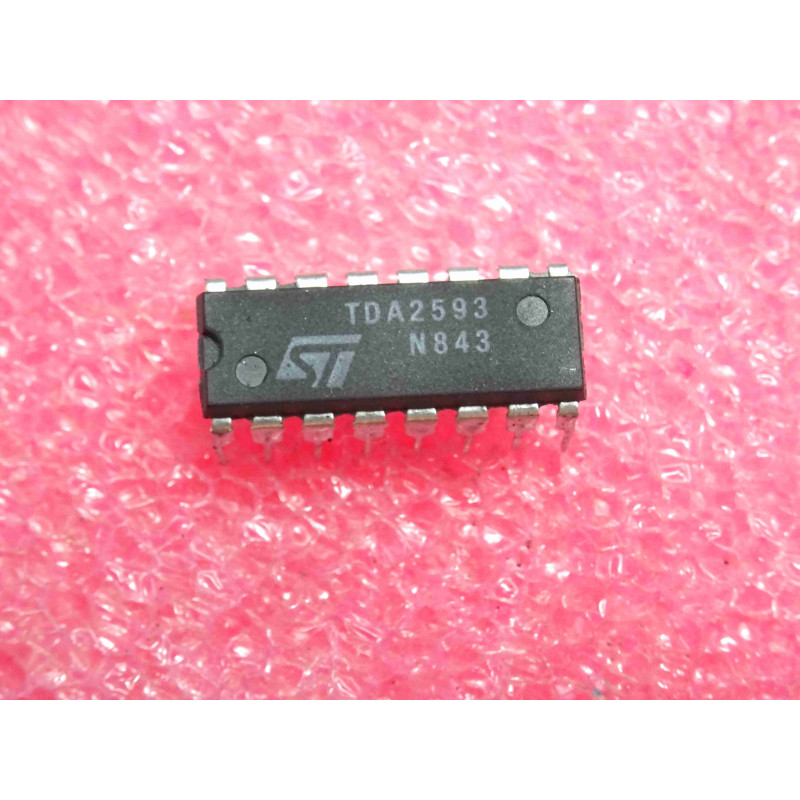

Le TDA2593 (de STMicroelectronics) est un circuit intégré de traitement de signal conçu spécifiquement pour les téléviseurs couleur. Il combine plusieurs fonctions critiques pour la synchronisation et la déflexion horizontale, permettant une stabilité d'image précise et une gestion efficace du balayage du tube cathodique (CRT).
Note technique :
Fonctions intégrées : Ce circuit gère la séparation de synchronisation, l'oscillateur de ligne, la commande de l'étage de puissance horizontal et la correction de phase (AFC - Automatic Frequency Control).
Stabilité : Le TDA2593 est réputé pour sa capacité à maintenir une synchronisation parfaite même avec des signaux vidéo bruités ou faibles, assurant que l'image reste centrée et stable.
Sécurité : Il inclut des circuits de protection pour éviter d'endommager le transformateur de lignes ou le transistor de sortie horizontale en cas de perte de synchronisation ou de tension anormale.
Conseils Pro :
Entretien des condensateurs : Ce CI travaille en étroite relation avec des condensateurs de précision dans le circuit AFC. Si vous constatez un "décrochage" de l'image (l'image glisse latéralement), remplacez en priorité les condensateurs électrolytiques autour de ce composant ; leur vieillissement est la cause la plus fréquente de panne.
Signal de commande : Si l'étage de déflexion horizontale ne démarre pas, vérifiez avec un oscilloscope la présence du signal de commande (Drive) sur la broche de sortie du TDA2593. Si le signal est absent, vérifiez la broche d'alimentation et le circuit de "Start-up" associé.
Dissipation : Bien que ce CI ne chauffe pas autant que les composants de puissance, il est situé dans une zone de forte chaleur. Assurez-vous que les soudures autour du boîtier DIP-16 sont saines, car les cycles thermiques peuvent créer des micro-fissures avec le temps.
