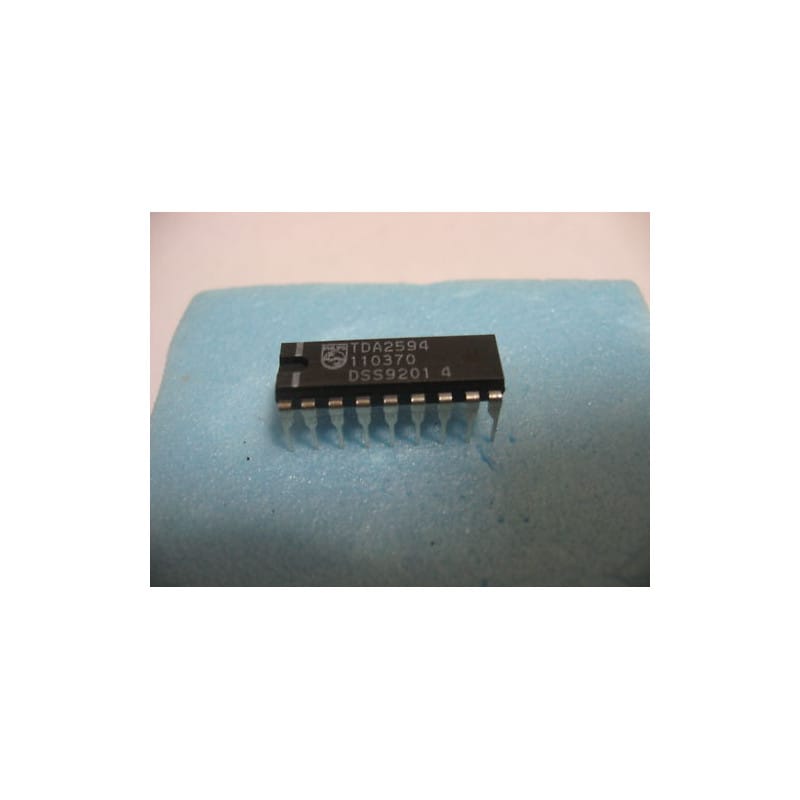

Le TDA2594 (conçu par le fabricant Philips) est un circuit intégré de traitement de signal dédié à la synchronisation horizontale dans les téléviseurs couleur. Il est étroitement lié au TDA2595 (précédemment répertorié), mais avec des spécificités de conception propres aux générations de châssis qu'il équipait. Il assure l'extraction de la synchro, la génération du signal d'attaque ligne et la gestion de la phase.
Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 18 broches (DIP18 / DIL18).
Fonctions de Synchronisation : Intègre le comparateur de phase, l'oscillateur horizontal et le driver pour l'étage de puissance ligne.
Gestion du Balayage : Optimisé pour la stabilité du balayage dans les récepteurs couleur, garantissant une géométrie d'image précise et une immunité aux parasites du signal vidéo.
Fiabilité Philips : Composant standard des années 80, conçu pour fonctionner en continu dans des environnements à fortes contraintes thermiques (châssis TV).
Diagnostic Express (Instabilité horizontale ou absence de THT) :
Verrouillage de phase (PLL) : Si l'image refuse de se stabiliser (déchirements horizontaux), vérifiez le filtre de boucle connecté au TDA2594. Une dérive des condensateurs de ce filtre est une panne classique qui empêche la PLL de se verrouiller correctement sur la fréquence ligne (15,625 kHz).
Protection : Comme ses homologues de la gamme TDA25xx, vérifiez l'entrée de sécurité (X-Ray/Overcurrent) : si le circuit reçoit une tension de seuil sur cette broche, il bloque immédiatement le signal d'attaque ligne par sécurité.
Recommandations de Montage :
Support DIP18 : L'usage d'un support tulipe est fortement recommandé. La maintenance des étages de balayage est souvent répétitive ; un support évite de solliciter inutilement les pistes du PCB lors des tests.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif. La précision de l'oscillateur interne dépend de la propreté des composants passifs environnants ; tout résidu de flux créant des fuites sur les entrées haute impédance du TDA2594 compromettra la stabilité de l'image.
