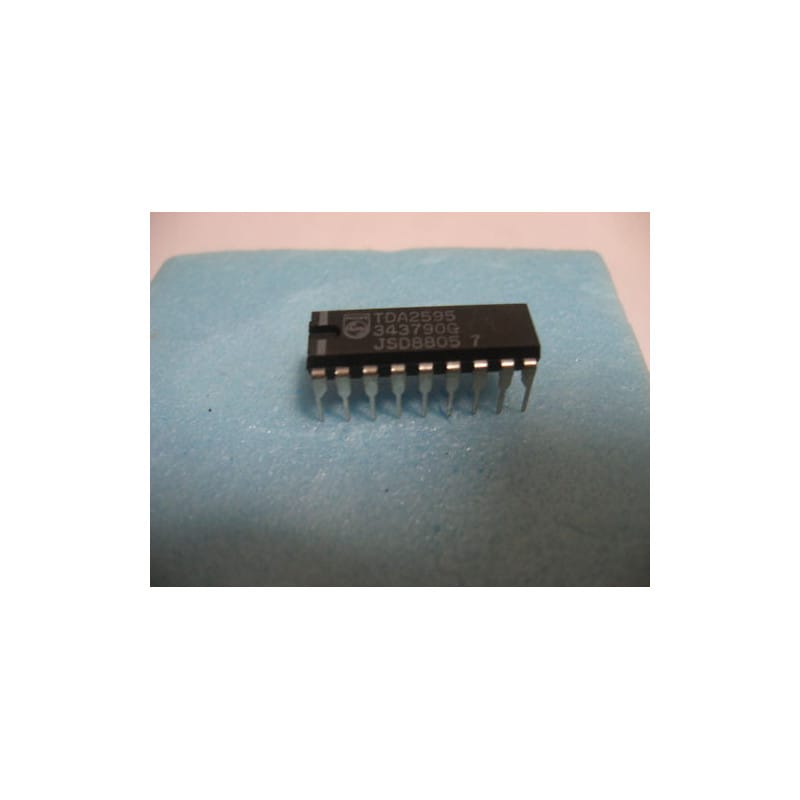

Le TDA2595 (conçu par le fabricant Philips) est un circuit intégré de traitement de signal dédié aux systèmes de balayage horizontal dans les téléviseurs couleur. Il regroupe dans un seul boîtier les fonctions complexes nécessaires à la génération et à la synchronisation du balayage ligne.
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 18 broches (DIP18 / DIL18).
Combinaison Horizontale : Intègre un oscillateur horizontal, un comparateur de phase (AFC 1 et 2), un générateur de créneaux de commande et des circuits de protection.
Stabilité et Précision : Assure le verrouillage parfait du balayage ligne sur le signal vidéo composite, condition sine qua non pour la stabilité d'une image couleur (pilotage correct du transformateur THT et des bobines de déviation).
Fiabilité Philips : Composant standard de l'industrie des années 80/90, reconnu pour sa grande longévité dans les châssis TV cathodiques.
Diagnostic Express à l'Établi (Instabilité ligne ou absence de THT) :
Problème de synchronisation (Image qui se déchire) : Si l'image refuse de se verrouiller horizontalement, inspectez en priorité les condensateurs de filtrage sur la ligne AFC. Une dérive de valeur sur ces composants empêche le TDA2595 de corriger correctement la phase de l'oscillateur.
Absence de balayage / THT : Vérifiez la présence du signal d'attaque (Drive) en sortie du circuit. Si le circuit est alimenté mais ne génère pas de signal de commande pour le transistor ligne, testez les sécurités internes (broche de protection "X-Ray" ou surintensité) qui peuvent inhiber le fonctionnement du composant.
Recommandations de Montage :
Support DIP18 : L'usage d'un support tulipe est fortement recommandé pour protéger ce composant NOS lors de la soudure et faciliter le remplacement éventuel.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La haute impédance des entrées de synchronisation du TDA2595 rend le circuit sensible aux courants de fuite en surface ; une propreté absolue est donc nécessaire pour éviter toute instabilité de phase.
