Le TDA2630F (conçu par le fabricant Philips) est un circuit intégré spécialisé dans la gestion d'interfaces utilisateur simplifiées. Il est conçu pour traiter les entrées provenant de claviers ou de boutons-poussoirs (ici spécifiquement 4 touches) et générer les signaux de commande correspondants, souvent utilisés pour la sélection de canaux ou de fonctions sur les châssis TV analogiques de l'époque.

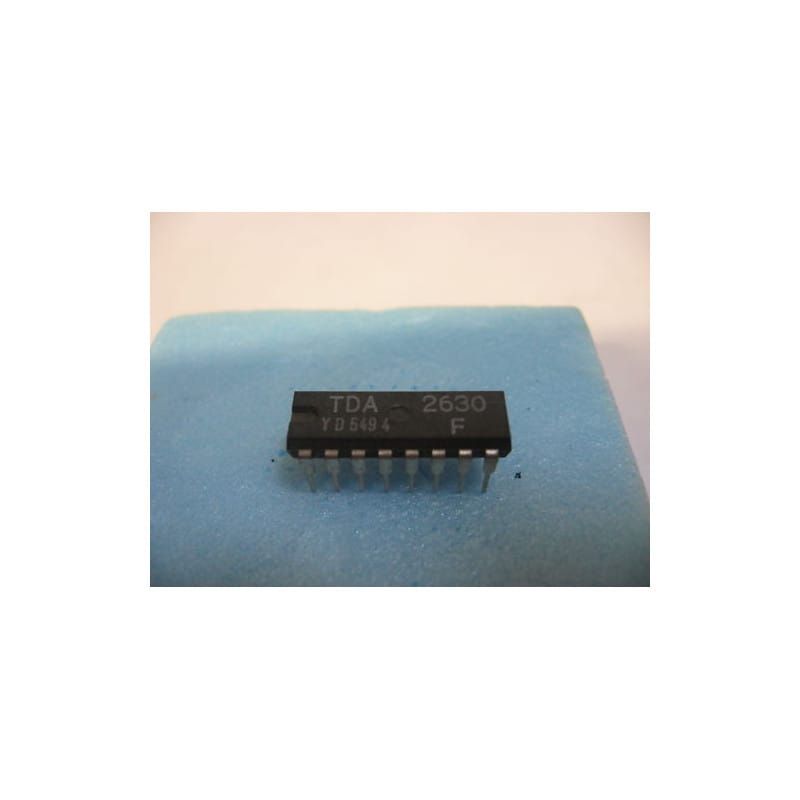

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 16 broches (DIP16 / DIL16).
Gestion d'Interface : Décode les pressions sur 4 touches distinctes et génère des sorties logiques adaptées aux systèmes de contrôle des tuners ou des fonctions TV.
Architecture Philips : Conçu pour fiabiliser la lecture de contacts mécaniques (boutons-poussoirs), évitant les rebonds de contact (debouncing) qui pourraient générer des commandes erronées.
Simplicité d'Intégration : Idéal pour remplacer ou restaurer les interfaces de façade des récepteurs TV vintage où les claviers de sélection directe étaient monnaie courante.
Diagnostic Express (Boutons inopérants ou commandes erronées) :
Contacts mécaniques : Avant d'incriminer le TDA2630F, vérifiez systématiquement l'état des boutons-poussoirs eux-mêmes. Une oxydation des contacts internes est beaucoup plus fréquente qu'une défaillance du circuit intégré.
Pull-up/Pull-down : Si le circuit ne réagit pas, vérifiez les résistances de polarisation (pull-up/pull-down) connectées aux lignes de touches. Une valeur ayant dérivé avec le temps peut empêcher le circuit de détecter correctement le changement d'état logique.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est fortement recommandé pour protéger ce composant NOS des contraintes thermiques lors de la soudure et faciliter le remplacement lors de la restauration de la façade de votre appareil.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif. Toute accumulation de poussière ou de résidus de flux autour des entrées sensibles pourrait provoquer des déclenchements intempestifs des touches.
