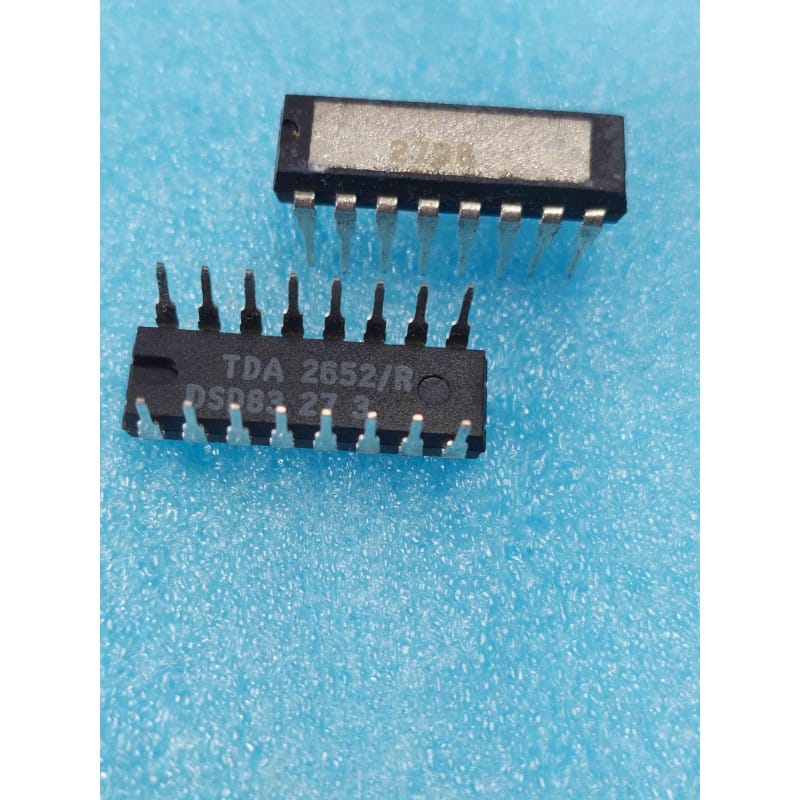

Le TDA2652/R (couramment marqué TDA2652 ou TDA2652/R) est un circuit intégré analogique monolithique d'époque, conçu et produit à l'origine par le constructeur hollandais Philips Semiconductors (division composants Elcoma). Ce composant classique de collection adopte un format traversant standard de type DIP16 (Dual In-line Package à 16 broches, corps de 300 mils), spécifiquement étudié pour dissiper la chaleur par ses broches de masse centrales renforcées.
Il s'agit d'un générateur et amplificateur de déviation verticale de puissance pour téléviseurs couleur et moniteurs à tube cathodique (Vertical Deflection Output Circuit). Conçu pour piloter directement les bobines de déviation (le déflecteur / yoke) avec une distorsion minimale, le TDA2652/R intègre sur une seule puce l'oscillateur vertical, le générateur de rampe et un étage de puissance robuste de classe B. Le suffixe R caractérise une révision de spécification thermique ou de brochage spécifique d'origine Philips. Très répandu dans les châssis de téléviseurs européens des années 80 et 90, ce circuit est soumis à de fortes contraintes thermiques et de fortes pointes de courant. Géré en qualité New Old Stock (NOS), ce composant d'origine authentique est une pièce détachée de sécurité très recherchée pour la remise en état d'écrans de collection et de bornes d'arcade d'époque.
Le diagnostic de la ligne blanche horizontale fixe (Le claquage classique de l'étage de puissance) : C'est la panne reine sur les châssis Philips ou de moniteurs d'arcade d'époque. Si l'image est réduite à une seule ligne horizontale ultra-brillante au milieu du tube cathodique, le balayage vertical ne fonctionne plus. Méthode d'atelier : Ne laissez pas l'écran allumé trop longtemps dans cet état pour ne pas marquer ou brûler de façon permanente le phosphore du tube. Mesurez la tension sur la broche d'alimentation de puissance du TDA2652/R. Si la tension de 24V à 30V est bien présente mais qu'aucun signal en forme de dent de scie (à 50 Hz ou 60 Hz selon la norme vidéo) n'est mesurable à l'oscilloscope sur la broche de sortie vers les bobines trame, l'étage de puissance interne du circuit a subi un claquage. Remplacez le circuit par ton exemplaire NOS.
Le piège du condensateur de "Bootstrap" ou de retour trame (Flyback) : C'est la règle d'or de la maintenance d'écrans cathodiques. Ne remplacez jamais un TDA2652/R sans changer simultanément tous les condensateurs électrolytiques d'époque de son entourage. En particulier, le condensateur de pompe de retour vertical (souvent un 100 microfarads ou 220 microfarads situé juste à côté) perd sa capacité ou voit son ESR grimper avec le temps. S'il est sec, le pic de surtension nécessaire au retour rapide du faisceau en haut de l'écran ne sera plus correctement contrôlé, ce qui détruira instantanément votre circuit intégré TDA2652/R NOS tout neuf dès la première mise sous tension de l'appareil.
La gestion cruciale de la dissipation thermique (Le couplage de masse) : Le boîtier DIP16 du TDA2652/R utilise des broches de masse centrales (souvent les broches 4, 5, 12 et 13) qui font office de radiateur thermique en transmettant les calories directement aux larges pistes de cuivre de la carte d'origine. Conseil pro d'atelier : Lors du dessoudage de l'ancienne puce, veillez à ne pas arracher ou surchauffer ces larges pastilles de masse. Si le fabricant d'origine avait installé un dissipateur métallique clipsé sur le plastique ou vissé, nettoyez-le parfaitement et appliquez une fine couche de graisse thermique silicone propre avant de remonter ton composant neuf.
Soudure directe ou utilisation de support d'atelier : En raison des courants importants et de la nécessité d'évacuer la chaleur par les broches de masse vers le circuit imprimé, l'utilisation d'un support de circuit intégré standard (même de type tulipe) est parfois déconseillée sur les circuits de déviation de puissance, car le support isole thermiquement le composant et crée des résistances de contact. La règle de l'art : Si la carte d'origine utilisait un soudage direct, soudez directement ta pièce NOS. Réglez votre station d'atelier à 310 degrés Celsius maximum et utilisez une soudure de qualité contenant du plomb pour obtenir des joints souples et solides, capables de résister aux vibrations mécaniques et aux cycles thermiques répétés du téléviseur.
