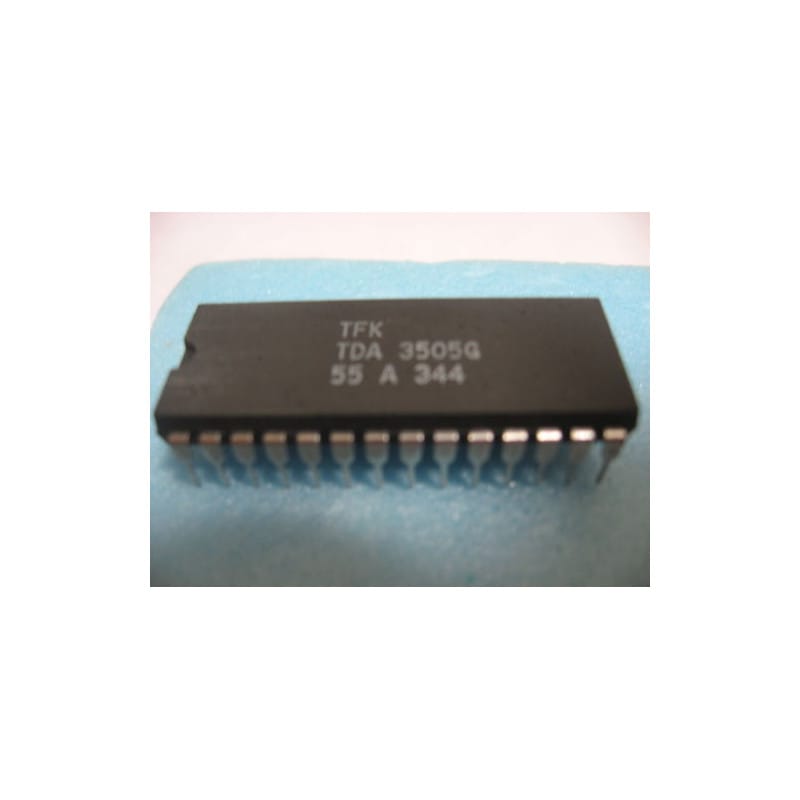

Le TDA3505G (conçu par le fabricant Telefunken) est un processeur de signal vidéo haute performance pour téléviseurs couleur PAL. Il assure le décodage complet de la chrominance, le traitement de la luminance, ainsi que la matrice de sortie RGB. Ce circuit est reconnu pour sa précision dans la restitution des couleurs et sa fiabilité dans les systèmes de télévision analogique de la fin des années 80.
La version "G" désigne une déclinaison spécifique de la série TDA35xx optimisée pour une intégration rigoureuse dans les châssis Telefunken et ses partenaires sous licence, utilisant le format de boîtier double en ligne à 28 broches (DIP28 / DIL28).
Décodage PAL : Traitement optimisé du signal de chrominance PAL avec une excellente stabilité de phase.
Traitement Complet : Intègre les étages de luminance, de saturation et de contraste, ainsi que les sorties RGB pour le pilotage des cathodes du tube cathodique.
Fiabilité Telefunken : Composant robuste, conçu pour maintenir une qualité d'image constante sur de longues périodes de fonctionnement.
Diagnostic Express (Défaut de couleur ou d'image) :
Signaux RGB : En cas d'image monochrome ou de dominante colorée anormale, vérifiez les tensions sur les broches de sortie R, G et B. Une dérive sur l'une des sorties indique souvent une défaillance interne du processeur suite à un problème de décharge électrique sur le tube.
Tensions de commande : Vérifiez que les entrées de contrôle utilisateur (luminosité, contraste, saturation) ne sont pas flottantes ou bloquées à une tension extrême, ce qui pourrait inhiber l'affichage.
Recommandations de Montage :
Support DIP28 : L'usage d'un support tulipe est impératif. La complexité de ce processeur et sa rareté sur le marché actuel imposent une protection maximale contre la chaleur du fer à souder.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La densité des broches et la nature des signaux vidéo haute impédance exigent une propreté parfaite pour éviter toute interférence.
